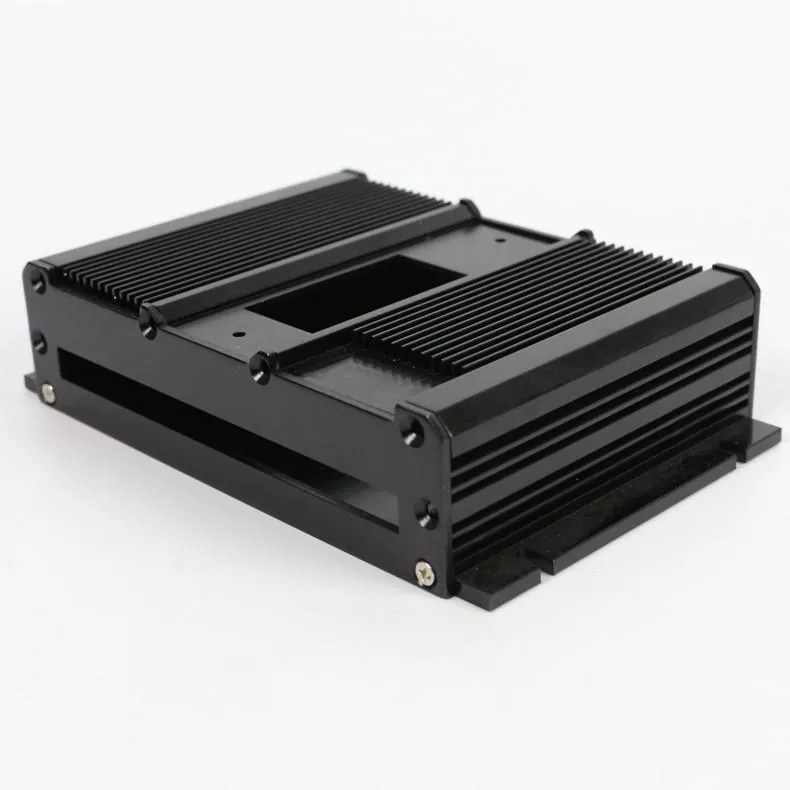

Como uma caixa de alumínio usinada CNC com ranhuras e recortes pode melhorar a precisão, o ajuste e o desempenho do produto

Quando o equipamento requer posicionamento preciso dos componentes, recursos de montagem personalizados e um projeto estrutural confiável, umCarcaça de alumínio usinado CNC com ranhuras e recortesoferece uma solução prática de fabricação.BoyuanA Hardware fabrica caixas de alumínio personalizadas de acordo com desenhos do cliente e requisitos estruturais, usando fresagem CNC de 3 eixos para produzir ranhuras acessíveis, áreas rebaixadas, superfícies escalonadas, furos e recortes para equipamentos eletrônicos e montagens industriais.

Uma caixa de alumínio usinada em CNC é mais do que uma carcaça protetora. Suas ranhuras, ranhuras, reentrâncias e aberturas posicionadas com precisão podem ajudar a acomodar componentes internos, apoiar a montagem e melhorar a integração com as estruturas circundantes. Este artigo explica os principais recursos de usinagem, considerações sobre materiais, requisitos de projeto, processo de fabricação e verificações de qualidade que os compradores devem avaliar antes de solicitar uma caixa de alumínio personalizada. Ele também descreve como a revisão de desenhos ajuda os fabricantes a avaliar a viabilidade, o custo e a eficiência da produção.

Índice

1. O que é uma caixa de alumínio usinado CNC com ranhuras e recortes?
2. Quais recursos de usinagem são mais importantes?
3. Quais são os principais benefícios?
4. Como você deve selecionar o material de alumínio?
5. Como é fabricada uma caixa de alumínio personalizada?
6. Quais detalhes de design os compradores devem especificar?
7. Onde essas caixas são comumente usadas?
8. Como a usinagem CNC se compara a outros métodos?
9. Como você pode avaliar a qualidade de fabricação?
10. Perguntas frequentes
11. Como você pode iniciar seu projeto de habitação personalizada?

1. O que é uma caixa de alumínio usinado CNC com ranhuras e recortes?

Uma caixa de alumínio usinada CNC com ranhuras e recortes é um componente de alumínio personalizado fabricado por meio de usinagem controlada por computador. Com base em um modelo CAD ou desenho de engenharia, as ferramentas de corte removem material de uma peça de alumínio para criar o perfil externo necessário, reentrâncias internas, ranhuras, furos de montagem e outros recursos funcionais.

Ao contrário de um invólucro retangular simples, este invólucro pode incorporar diversas geometrias em um componente. Uma ranhura pode localizar uma peça correspondente, uma área rebaixada pode fornecer folga para um conjunto interno e um recorte pode acomodar um conector, cabo, fixador ou outra interface.

O produto da Boyuan Hardware é projetado de acordo com os desenhos do cliente e requisitos estruturais especificados. Seu processo de fresamento CNC de 3 eixos oferece suporte a uma variedade de recursos quando sua geometria, orientação da peça e acessibilidade da ferramenta são adequadas para a configuração selecionada.

Para os compradores, a consideração essencial é se cada recurso usinado atende a uma finalidade mecânica ou de montagem definida. Uma boa geometria melhora a integração sem adicionar complexidade desnecessária de fabricação.

2. Quais recursos de usinagem são mais importantes?

A eficácia de uma caixa de alumínio personalizada depende de quão bem seus recursos individuais suportam o design completo do produto. Cada recurso deve ser definido por suas dimensões, posição e relacionamento com componentes adjacentes.

Ranhuras e ranhuras

Ranhuras e ranhuras podem ajudar a localizar componentes, orientar peças correspondentes, fornecer folga ou acomodar interfaces específicas do projeto. Sua largura, profundidade, comprimento e posição devem ser claramente especificadas para garantir o ajuste pretendido.

Áreas rebaixadas e bolsos

Os recessos criam espaço dentro de uma caixa para componentes internos ou recursos estruturais. Suas dimensões devem levar em conta os envelopes dos componentes, a espessura da parede, o acesso à ferramenta e o material restante necessário para manter a rigidez.

Superfícies escalonadas

Diferentes alturas de superfície podem estabelecer níveis de montagem, referências de alinhamento ou folga entre peças adjacentes. Estas superfícies devem ser dimensionadas a partir de referências de referência adequadas para que suas relações permaneçam consistentes durante a montagem.

Furos e recortes personalizados

Furos e recortes podem acomodar fixadores, conectores, cabos e outras interfaces. Seu tamanho, localização e formato devem corresponder aos componentes correspondentes relevantes. Os furos roscados também exigem especificações de rosca e profundidades de engate claramente definidas.

• Especifique a largura, profundidade e posição da ranhura.
• Identifique superfícies de montagem críticas e pontos de referência.
• Defina diâmetros de furo, espaçamento e detalhes de rosca.
• Confirme se os recessos internos deixam material estrutural adequado.
• Identifique superfícies cosméticas e interfaces funcionais separadamente.

3. Quais são os principais benefícios?

A usinagem CNC personalizada permite que os projetistas integrem vários detalhes funcionais em uma carcaça, em vez de depender de um perfil básico que requer extensas modificações secundárias.

Integração de componentes mais precisa

Quando dimensões críticas são estabelecidas no desenho de engenharia, os recursos usinados podem ser posicionados para se adequarem à montagem pretendida. Isto ajuda a reduzir problemas de montagem evitáveis ​​e permite uma instalação repetível.

Maior flexibilidade de design

Ranhuras, bolsões, superfícies escalonadas e recortes personalizados podem ser adaptados a uma configuração específica do produto. Essa flexibilidade é útil para equipamentos especializados, protótipos e projetos com requisitos mecânicos variáveis.

Projeto Estrutural Leve

O alumínio fornece uma combinação útil de densidade relativamente baixa, usinabilidade e desempenho estrutural. Reentrâncias adequadamente projetadas podem remover material desnecessário enquanto preservam a resistência necessária para a aplicação pretendida.

Consistência Funcional e Visual

A usinagem controlada pode produzir arestas definidas, layouts de recursos uniformes e geometria de superfície consistente. O acabamento adequado pode apoiar ainda mais a aparência e os requisitos ambientais do produto final.

Essas vantagens dependem da liga, da geometria da peça, das tolerâncias, da configuração da usinagem e do método de inspeção. O desempenho deve, portanto, ser avaliado em relação à aplicação real, em vez de ser assumido apenas a partir do processo de fabricação.

4. Como você deve selecionar o material de alumínio?

A seleção do material afeta a usinabilidade, as propriedades mecânicas, o comportamento à corrosão, o acabamento superficial e o custo geral. A classificação apropriada depende das condições de carga da carcaça, do ambiente operacional e dos requisitos funcionais.

Ligas de engenharia comuns, como 6061, são frequentemente consideradas para carcaças usinadas devido ao seu equilíbrio entre usinabilidade e propriedades mecânicas. No entanto, a liga e a têmpera específicas devem ser confirmadas com o fabricante, em vez de presumidas para cada projeto.

Para obter informações adicionais, os compradores podem revisar o site de fabricação de alumínio Boyuan e os detalhes de seus produtos de carcaça usinados em CNC.

5. Como é fabricada uma caixa de alumínio personalizada?

Um fluxo de trabalho de fabricação confiável começa com a revisão do projeto e continua através da usinagem, acabamento e verificação dimensional. A sequência exata depende da geometria da peça e das especificações acordadas.

1. Revisão de desenho e modelo:O fabricante examina o modelo CAD, dimensões, tolerâncias, superfícies críticas e montagem pretendida.
2. Confirmação de materiais:A liga de alumínio necessária e as condições do material são acordadas antes da produção.
3. Preparação da peça:O material é selecionado e fixado em um dispositivo adequado para as operações de usinagem planejadas.
4. Fresamento CNC:Ranhuras, reentrâncias, perfis, degraus e recortes acessíveis são usinados de acordo com o projeto aprovado.
5. Operações adicionais:Perfuração, rosqueamento, rebarbação ou outras operações especificadas são concluídas quando necessário.
6. Acabamento de superfície:Qualquer tratamento acordado é aplicado após consideração dos efeitos dimensionais e das superfícies funcionais.
7. Inspeção:Dimensões críticas, localizações de recursos, roscas e condições de superfície são verificadas em relação ao desenho.

Para usinagem de 3 eixos, o acesso à ferramenta e a orientação da peça são especialmente importantes. Alguns recursos complexos podem exigir o reposicionamento da peça ou a alteração da configuração. A revisão desses requisitos antes da produção ajuda a identificar possíveis ajustes de projeto e a evitar etapas de usinagem desnecessárias.

6. Quais detalhes de design os compradores devem especificar?

Um desenho completo ajuda o fabricante a entender o que deve ser produzido e quais dimensões são mais importantes. Requisitos ambíguos podem levar a esclarecimentos adicionais, retrabalho evitável ou atrasos.

Antes de solicitar um orçamento, prepare as seguintes informações:

• Modelo CAD 3D:Forneça um arquivo adequado, como STEP, quando disponível.
• Desenho de engenharia dimensionado:Inclua dimensões gerais, localizações de recursos, tolerâncias e referências de referência.
• Especificações de ranhura e recesso:Defina larguras, profundidades, comprimentos e suas funções pretendidas.
• Detalhes do furo e da rosca:Identifique diâmetros, padrões de rosca, profundidades e requisitos de posição.
• Requisitos materiais:Indique a liga preferida ou peça ao fabricante que recomende uma opção apropriada.
• Tratamento de superfície:Especifique o acabamento e a aparência necessários e quaisquer superfícies que devam permanecer sem tratamento.
• Quantidade do pedido:Forneça protótipo, amostra e quantidades de produção previstas quando relevante.
• Expectativas de inspeção:Identifique dimensões críticas para o funcionamento e qualquer documentação de inspeção necessária.

Também é importante evitar a aplicação de tolerâncias desnecessariamente rígidas a todas as dimensões. Concentrar requisitos mais rígidos em interfaces críticas, faces correspondentes e recursos de localização pode ajudar a equilibrar o desempenho funcional e o custo de fabricação.

7. Onde essas caixas são comumente usadas?

Uma caixa de alumínio usinada CNC com ranhuras e recortes pode suportar uma variedade de aplicações onde a geometria personalizada e a integração de componentes são importantes.

• Equipamento eletrônico:Carcaças e componentes estruturais com aberturas, pontos de montagem ou folgas internas definidos.
• Máquinas industriais:Componentes personalizados que conectam, localizam ou suportam montagens mecânicas.
• Sistemas de montagem:Peças com ranhuras, superfícies escalonadas e recursos de posicionamento.
• Instrumentação:Carcaças que exigem interfaces de componentes específicas e aberturas cuidadosamente posicionadas.
• Equipamento especializado:Peças de baixo volume ou específicas da aplicação que não se ajustam às dimensões padrão do gabinete.

A adequação de qualquer alojamento depende do projeto completo, incluindo cargas estruturais, condições térmicas, requisitos de vedação e exposição ambiental. Quando for necessária blindagem elétrica, proteção contra entrada ou dissipação de calor, essas funções deverão ser projetadas e verificadas separadamente.

8. Como a usinagem CNC se compara a outros métodos?

A usinagem CNC é particularmente útil quando um componente requer recursos personalizados, controle dimensional baseado em desenho ou flexibilidade de projeto. Outros processos de fabricação podem ser mais econômicos para diferentes condições de produção.

O melhor processo depende do volume anual, geometria, tolerâncias, orçamento de ferramentas e requisitos de entrega. Para caixas personalizadas com vários recursos usinados, uma revisão do desenho pode ajudar a determinar se a usinagem CNC ou uma combinação de processos é mais apropriada.

9. Como você pode avaliar a qualidade de fabricação?

A avaliação da qualidade deve centrar-se em saber se a habitação acabada cumpre os requisitos documentados. Uma aparência limpa é útil, mas não substitui a verificação dimensional ou funcional.

Ao avaliar um fornecedor, considere estes pontos de verificação:

• Conformidade dimensional:Verifique profundidades críticas de canal, tamanhos de recorte, posições de furos e dimensões gerais.
• Compatibilidade de montagem:Verifique o ajuste das peças correspondentes, conectores, fixadores e interfaces de montagem, quando aplicável.
• Condição da superfície:Inspecione quanto a rebarbas, arranhões, marcas de ferramentas e outros defeitos relevantes para a especificação.
• Qualidade do fio:Confirme o tamanho, a profundidade e a usabilidade da rosca em relação ao desenho de engenharia.
• Material e acabamento:Verifique se a liga e o tratamento de superfície acordados foram fornecidos.
• Documentação:Combine antecipadamente relatórios dimensionais, registros de materiais ou outros documentos de inspeção necessários para aceitação.

Para pedidos repetidos, critérios de aceitação claros e revisões controladas de desenhos ajudam a manter a consistência entre os lotes de produção. Os fornecedores também devem ser informados sobre quaisquer alterações no uso pretendido do produto que possam afetar os requisitos de usinagem ou inspeção.

10. Perguntas frequentes

1. A Boyuan pode fabricar uma caixa de alumínio usinado CNC com ranhuras e recortes de acordo com um desenho personalizado?

Sim. A Boyuan Hardware aceita requisitos de habitação personalizados com base nos desenhos do cliente e nas necessidades estruturais especificadas. A viabilidade de fabricação depende da geometria da peça, dos recursos necessários e da configuração de usinagem disponível.

2. As ranhuras e áreas rebaixadas podem ser produzidas com fresamento CNC de 3 eixos?

Sim, desde que os recursos sejam acessíveis às ferramentas de corte e adequados à configuração selecionada. Recursos de difícil acesso podem exigir reposicionamento, configurações adicionais ou modificações no projeto.

3. Que informações devo fornecer para uma cotação?

Forneça um desenho dimensionado ou modelo CAD 3D, requisitos de material, tolerâncias críticas, acabamento superficial, quantidade do pedido e quaisquer requisitos especiais de inspeção. Esses detalhes ajudam o fabricante a avaliar a viabilidade e a preparar um orçamento mais relevante.

4. O alojamento pode incluir furos, ranhuras e superfícies escalonadas em um componente?

Muitas vezes, esses recursos podem ser combinados em um único design. Sua compatibilidade depende da acessibilidade da ferramenta, da espessura da parede, do posicionamento da peça e da sequência geral de usinagem.

5. Como posso reduzir o custo de uma caixa de alumínio personalizada?

Use dimensões práticas de recursos, evite bolsões desnecessariamente profundos ou estreitos, padronize as especificações de furos e roscas sempre que possível e aplique tolerâncias restritas somente onde a função assim o exigir. A revisão antecipada do desenho pode identificar oportunidades para simplificar a usinagem.

6. Existe uma liga de alumínio específica adequada para todas as aplicações de carcaça?

Não. A seleção da liga depende da resistência, usinabilidade, exposição à corrosão, condições operacionais e requisitos de acabamento. Confirme a qualidade do material com o fabricante antes da produção.

7. Como posso confirmar se a peça acabada atende aos meus requisitos?

Defina critérios de aceitação mensuráveis ​​no desenho de engenharia e acorde os métodos de inspeção antes da produção. Dimensões críticas, localizações de recursos, roscas e interfaces de posicionamento devem receber atenção especial.

11. Como você pode iniciar seu projeto de habitação personalizada?

Uma caixa de alumínio usinado CNC bem projetada com ranhuras e recortes combina geometria funcional com capacidade de fabricação prática. Ao definir a finalidade de cada ranhura, recesso, furo e recorte, os compradores podem melhorar a compatibilidade da montagem, esclarecer as expectativas de qualidade e tomar decisões mais informadas sobre os custos de produção.

A Boyuan Hardware fornece soluções personalizadas de carcaças de alumínio usinadas em CNC com base nos desenhos do cliente e nos requisitos estruturais. Esteja você desenvolvendo um novo componente eletrônico, refinando uma montagem industrial ou adquirindo uma peça de montagem especializada, a comunicação antecipada pode ajudar a estabelecer a abordagem de fabricação correta. Revise as especificações do produto e detalhes de personalização, prepare seus desenhos eContate-nospara discutir os requisitos do seu projeto e solicitar um orçamento.
