Gabinete de alumínio do controlador de faixa LED 52 × 13 mm

O invólucro de alumínio Boyuan 52 × 13 mm é um invólucro de dispositivo eletrônico ultrafino fabricado com uma estrutura de extrusão de liga de alumínio, com um tamanho de seção transversal externa de 52 mm (largura) × 13 mm (altura), e o comprimento pode ser personalizado arbitrariamente de acordo com os requisitos reais do equipamento.

O gabinete de alumínio do controlador de faixa de LED 52 × 13mm é formado por extrusão de perfil de alumínio, com tamanho de seção transversal do corpo principal fixo. Pode ser cortado de acordo com o comprimento real do equipamento, e a montagem final é concluída por meio de placas finais, usinagem CNC e outros processos de suporte. O invólucro eletrônico de extrusão de alumínio pode ser projetado com slots de montagem ou estruturas de suporte correspondentes de acordo com a estrutura interna, para instalação de PCBs e outros componentes eletrônicos. O interior da caixa é projetado com slots de placa de circuito padrão e a PCB pode ser inserida e fixada diretamente sem parafusos adicionais, melhorando muito a eficiência da montagem.

Em comparação com as caixas de plástico, os gabinetes de liga de alumínio têm melhor resistência estrutural e textura metálica, e podem obter estruturas personalizadas, como interfaces, furos de montagem, furos roscados e ranhuras por meio de usinagem CNC.

A Boyuan Hardware se concentra na fabricação de gabinetes de alumínio e chassis de alumínio há mais de 20 anos, com aproximadamente 10.000 metros quadrados de espaço de fábrica de produção, e pode fornecer usinagem de gabinetes de alumínio personalizados de acordo com desenhos do cliente, amostras ou requisitos de tamanho.

Vantagens principais do produto

01 | Design ultralargo e ultrafino de 52×13mm

O tamanho da seção transversal de 52 mm de largura x 13 mm de altura oferece uma solução de embalagem extremamente fina para dispositivos inteligentes ultrafinos.

A largura de 52 mm pode acomodar layouts de PCB largos padrão e suportar design lado a lado de múltiplas interfaces e módulos de função; a altura ultrafina de 13 mm é uma das especificações mais finas atualmente disponíveis na indústria de gabinetes de alumínio, permitindo que os dispositivos obtenham um perfil ultrafino semelhante a um cartão e melhorando significativamente a percepção da qualidade do produto e o apelo tecnológico.

02 | Estrutura de extrusão de alumínio

O corpo do gabinete é formado por extrusão de perfil de liga de alumínio. O tamanho da seção transversal do invólucro de extrusão de alumínio é fixo, enquanto o comprimento pode ser cortado de acordo com os requisitos reais do produto. Portanto, o mesmo gabinete de especificação pode se adaptar a PCBs e módulos eletrônicos de diferentes comprimentos.

03 | Adequado para montagem em PCB

O invólucro eletrônico de extrusão de alumínio pode ser projetado com slots de montagem ou estruturas de suporte correspondentes de acordo com a estrutura interna, para instalação de PCBs e outros componentes eletrônicos. O interior é equipado de série com slots para placas de circuito e a PCB pode ser inserida e fixada diretamente sem parafusos adicionais. A altura de 13 mm foi projetada com precisão para acomodar PCBs padrão de 1,6 mm de espessura e componentes de montagem em superfície.

04 | Suporte para usinagem CNC personalizada

O perfil padrão é apenas o ponto de partida. A Boyuan Hardware pode realizar usinagem CNC no gabinete de alumínio de 52 × 13 mm de acordo com os desenhos do cliente, incluindo:

• Aberturas de interface (USB, Tipo C, interfaces de alimentação DC, etc.)
• Furos de luz indicadora
• Buracos de botão
• Furos de montagem e furos de posicionamento
• Furos roscados e furos rebaixados
• Sulcos e degraus
• Estruturas de dissipação de calor
• Chanfrar
• Outras estruturas personalizadas

05 | Comprimento personalizável de acordo com o produto

52×13mm é a especificação da seção transversal do gabinete e o comprimento do produto pode ser cortado de acordo com as dimensões reais do equipamento. O comprimento usinável específico é confirmado de acordo com o material, tratamento de superfície e requisitos do produto.

06 | Gabinete de metal combina estrutura e aparência

A liga de alumínio é leve e tem bom desempenho estrutural, mantendo uma textura metálica natural. Através de tratamentos de superfície como escovação, jato de areia e anodização, diferentes efeitos de aparência podem ser obtidos, conferindo aos dispositivos ultrafinos uma textura de produto mais refinada.

07 | Adequado para instalação incorporada

A espessura ultrafina de 13 mm torna o gabinete de alumínio de 52 × 13 mm muito adequado para instalação embutida em espaços estreitos - como paredes internas, móveis internos, equipamentos internos e canais de fita LED - sem ocupar espaço extra.

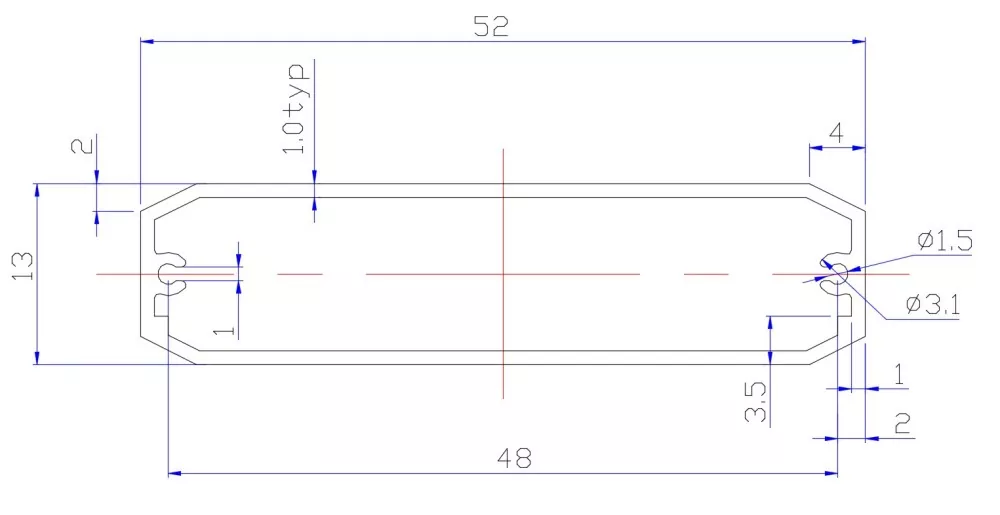

Especificações Técnicas

Observação: Classes específicas de materiais, espessura de parede, faixas de comprimento, tolerâncias dimensionais e cores de tratamento de superfície estarão sujeitas aos desenhos reais do produto e aos requisitos do pedido.

Para quais produtos é adequado?

52 × 13 mm pertence à categoria de gabinete de alumínio ultralargo e ultrafino - a largura de 52 mm pode acomodar layouts de PCB largos padrão e a altura de 13 mm atinge um perfil ultrafino semelhante a um cartão. A altura ultrafina de 13 mm é a principal característica que distingue esta especificação de todos os outros tamanhos, tornando-a uma das caixas de alumínio mais finas da indústria e especialmente adequada para dispositivos inteligentes ultrafinos com requisitos de espessura extremos.

1. Controladores e dimmers de faixa de LED

• Controladores de faixa LED
• Controladores de escurecimento RGB/RGBW
• Decodificadores DMX
• Reguladores LED
• Módulos de controle de iluminação inteligentes
• Controladores de motor de cortina

Por que 52×13mm é adequado para controladores de fita LED? Os controladores de faixa de LED geralmente precisam ser instalados lado a lado com o canal de LED ou embutidos dentro do canal de faixa, onde o espaço de instalação é extremamente limitado. A altura ultrafina de 13 mm permite que o controlador seja facilmente colocado dentro do canal da tira ou preso na parte de trás da tira. A largura de 52 mm pode acomodar uma PCB mais ampla e múltiplas interfaces (entrada de energia, entrada de sinal, saída de faixa), e o gabinete de liga de alumínio ajuda a dissipar o calor do chip do driver, prolongando a vida útil do controlador.

2. Carregadores sem fio

• Carregadores sem fio de mesa
• Módulos de carregamento sem fio para carro
• Almofadas de carregamento sem fio incorporadas
• Painéis de carregamento sem fio para vários dispositivos

Por que 52×13mm é adequado para carregadores sem fio? Os carregadores sem fio buscam designs ultrafinos para aprimorar a experiência do usuário. A altura ultrafina de 13 mm permite que o carregador atinja uma espessura quase semelhante à de um cartão, e a largura de 52 mm pode acomodar uma bobina de carregamento sem fio padrão (aproximadamente 45-50 mm de diâmetro) e uma placa de circuito de controle. O gabinete de liga de alumínio ajuda a dissipar o calor durante o carregamento.

3. Soquetes inteligentes e painéis de interruptores inteligentes

• Gabinetes de soquete inteligentes
• Módulos de switch inteligente WiFi
• Módulos de controle Zigbee
• Painéis de controle residencial inteligentes

Por que 52×13mm é adequado para painéis de switch inteligentes? Os switches inteligentes precisam ser incorporados na instalação padrão de 86 caixas, onde o espaço interno é limitado. A largura de 52 mm corresponde às dimensões padrão do painel e a espessura ultrafina de 13 mm permite que o painel seja fino e esteticamente agradável, sem se projetar da parede.

4. Etiquetas eletrônicas de preços e etiquetas eletrônicas

• Etiquetas de preços eletrônicas de supermercado
• Etiquetas eletrônicas de armazém
• Etiquetas de prateleira inteligentes
• Etiquetas eletrônicas de prateleira ESL

Por que 52×13mm é adequado para etiquetas de preços eletrônicas? As etiquetas de preços eletrônicas precisam ser fixadas nas bordas das prateleiras, com requisitos de espessura extremamente elevados. A altura ultrafina de 13 mm faz com que a etiqueta de preço quase não ocupe espaço nas prateleiras, e a largura de 52 mm pode acomodar uma tela de papel eletrônico (os tamanhos comuns são 4,2 polegadas/5,8 polegadas, etc.) e uma placa de circuito de controle.

5. Sensores ultrafinos

• Sensores fotoelétricos ultrafinos
• Módulos infravermelhos de detecção de corpo humano
• Sensores de iluminância
• Sensores de temperatura e umidade
• Módulos de medição de distância ultrassônica
• Módulos de detecção PM2.5

6. Placas de controle de display LED

• Pequenas placas de controle de LED
• Exibir cartões de recebimento
• Cartões de controle assíncronos

7. Beacons Bluetooth e tags de posicionamento

• Faróis Bluetooth
• Tags de posicionamento interno
• Tags de rastreamento de ativos
• Dispositivos anti-perda

8. Fontes de alimentação e adaptadores ultrafinos

• Adaptadores de energia ultrafinos
• Fontes de alimentação para drivers de LED
• Gabinetes de módulo de carregamento rápido
• Módulos de conversão DC-DC

9. Módulos de controle residencial inteligente

• Módulos de controle de cortina inteligente
• Módulos de controle de iluminação inteligentes
• Painéis termostatos
• Terminais de monitoramento ambiental

Parâmetros personalizáveis

Tratamento de superfície

Anodização

A anodização é um dos métodos de tratamento de superfície comumente usados ​​para gabinetes de alumínio. Ele pode alterar a aparência e as propriedades da superfície de alumínio e obter diferentes efeitos de cores.

Jateamento de areia

O jato de areia pode formar uma textura fosca uniforme na superfície do alumínio, adequada para equipamentos industriais e gabinetes domésticos inteligentes.

Escovação

A escovação pode formar texturas metálicas regulares, permitindo que o produto mantenha uma textura óbvia de liga de alumínio.

Gravação a Laser

O seguinte pode ser usinado na superfície do invólucro de alumínio de 52×13mm:

• Logotipo
• Modelo do produto
• Identificação da interface
• Número do produto
• Texto e padrões

Impressão em serigrafia

Adequado para usinagem de logotipos multicoloridos, texto e identificação de funções.

Usinagem personalizada de gabinete de alumínio profissional

Nós não apenas produzimos gabinetes de alumínio padrão, mas também podemos personalizar de acordo com as estruturas do produto do cliente.

Os clientes só precisam fornecer:

Desenhos 2D/modelos 3D/amostras físicas/dimensões do produto

Podemos então realizar a avaliação da usinagem de acordo com os requisitos reais do produto.

A usinagem CNC atende a requisitos fora do padrão

Para produtos que não podem ser atendidos diretamente pelo perfil padrão de 52×13mm, a personalização pode ser obtida por meio de usinagem CNC subsequente.

Por exemplo:

Aberturas de interface + orifícios para luz indicadora + orifícios para botões + orifícios de montagem + ranhuras + degraus + logotipo

Todos podem ser usinados de acordo com desenhos do cliente.

Guia de seleção de produtos

Se o seu dispositivo tiver requisitos extremos de espessura

13 mm é uma das especificações mais finas atualmente disponíveis na indústria de gabinetes de alumínio, adequada para controladores de fita LED, carregadores sem fio, etiquetas de preços eletrônicas e outros produtos com requisitos de espessura extremamente altos.

Se a largura do seu PCB estiver próxima de 52 mm

52×13mm é a escolha ideal – a largura de 52mm oferece amplo espaço de roteamento de PCB e layout de módulo de função.

Se você precisar de instalação incorporada

A espessura ultrafina de 13 mm é adequada para instalação em espaços estreitos - dentro de canais de fita LED, dentro de paredes, dentro de equipamentos, etc. - sem ocupar espaço extra.

Se você precisar instalar em um painel padrão

A largura de 52 mm corresponde às dimensões padrão do painel 86, adequada para interruptores inteligentes, termostatos e outros produtos do tipo painel.

Se o seu produto precisar de dissipação de calor

O material da liga de alumínio possui excelente condutividade térmica, adequado para controladores de LED e outros dispositivos ultrafinos com geração de calor relativamente grande.

Se os comprimentos do PCB forem diferentes

O perfil pode ser cortado de acordo com o comprimento do produto, e a mesma especificação de seção transversal pode se adaptar a produtos de diferentes comprimentos.

Mostra de oficina

Perguntas frequentes

1. Para quais produtos esta caixa de alumínio é adequada?

O gabinete de alumínio do controlador de faixa de LED de 52 × 13 mm pertence à categoria de gabinete de alumínio ultralargo e ultrafino. As principais aplicações incluem controladores de faixa de LED, carregadores sem fio, soquetes inteligentes, painéis de interruptores inteligentes, etiquetas de preços eletrônicas, beacons Bluetooth, sensores ultrafinos, cartões de controle de exibição, etc. A altura ultrafina de 13 mm é um dos gabinetes de alumínio mais finos da indústria, adequado para dispositivos inteligentes ultrafinos com requisitos de espessura extremos.

2. 52×13mm é o comprimento do gabinete?

O nº 52×13mm refere-se ao tamanho da seção transversal do gabinete (largura x altura). O comprimento do produto pode ser cortado de acordo com o equipamento real e o comprimento do PCB.

3. O comprimento do gabinete de alumínio de 52 × 13 mm pode ser personalizado?

Sim. O comprimento do invólucro de extrusão de alumínio pode ser cortado de acordo com os requisitos do produto. O comprimento específico precisa ser confirmado em combinação com o material, tratamento de superfície e estrutura do produto.

4. A altura de 13 mm pode acomodar um PCB?

Sim. A altura de 13 mm foi projetada com precisão para acomodar PCBs padrão de 1,6 mm de espessura e componentes de montagem em superfície. É necessária confirmação específica de acordo com a espessura do PCB e a altura do componente.

5. É adequado para controladores de fita LED?

Muito adequado. A altura ultrafina de 13 mm pode caber facilmente dentro do canal da faixa de LED e a largura de 52 mm pode acomodar a placa de circuito impresso do controlador e várias interfaces. O gabinete de liga de alumínio ajuda a dissipar o calor do chip do driver.

6. Um orifício de interface Tipo C pode ser feito no gabinete de alumínio?

Sim. A Boyuan Hardware pode usinar com precisão várias aberturas de interface, como interfaces de alimentação Tipo C, USB e DC, de acordo com os desenhos do cliente.
