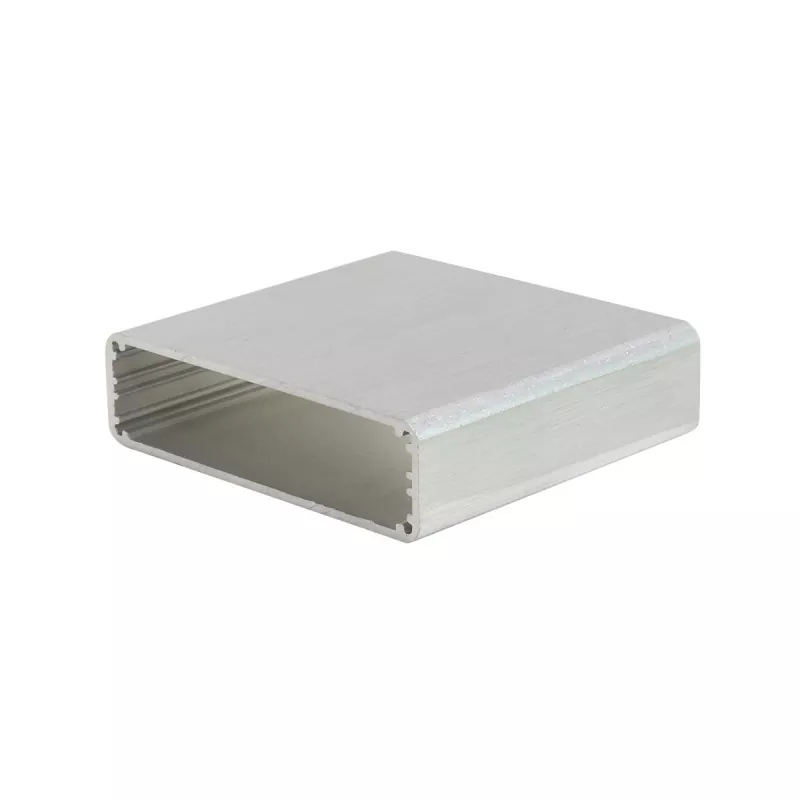

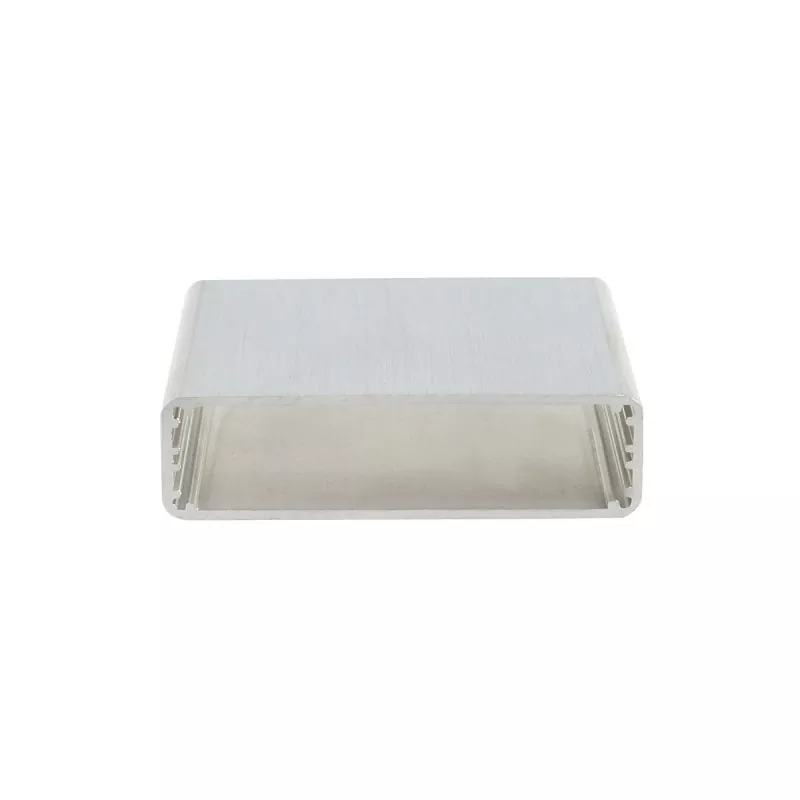

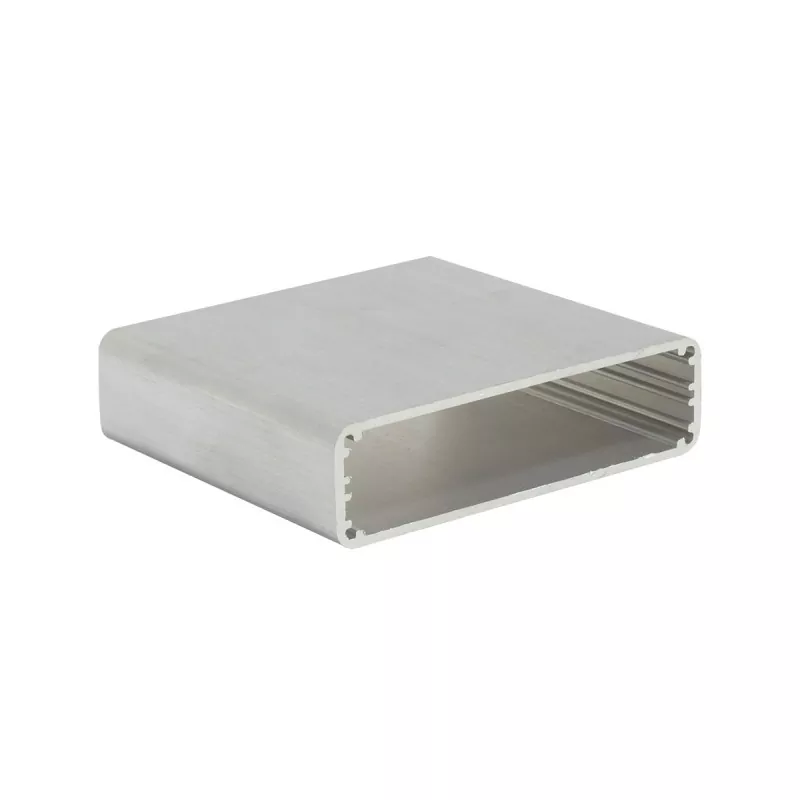

Gabinete eletrônico de alumínio ultrafino de 55×15mm para dispositivos inteligentes

Os slots de cartão internos permitem que o PCB deslize e seja fixado sem parafusos extras, aceitando placas padrão de 1,6 mm e componentes SMD. Comparado com caixas de plástico, o corpo do gabinete eletrônico de alumínio ultrafino de 55 × 15 mm para dispositivos inteligentes oferece melhor resistência estrutural e acabamento metálico e suporta interfaces usinadas em CNC, orifícios indicadores, orifícios de botão e estruturas de dissipação de calor. Boyuan Hardware, com mais de 20 anos de experiência e uma fábrica de aproximadamente 10.000㎡, fornece corte, CNC, perfuração, rosqueamento, tratamento de superfície, gravação a laser, serigrafia, inspeção e montagem.

Vantagens do produto

01 | Design ultralargo e ultrafino de 55×15mm

O tamanho da seção transversal de 55 mm de largura x 15 mm de altura oferece uma solução de embalagem extremamente fina para dispositivos inteligentes ultrafinos.

A largura de 55 mm é mais larga do que a especificação comum de 52 mm, acomodando layouts de PCB maiores e suportando mais módulos de função e design de interface lado a lado; a altura ultrafina de 15 mm é uma das especificações mais finas atualmente disponíveis na indústria de gabinetes de alumínio, dando aos dispositivos um perfil ultrafino semelhante a um cartão e melhorando muito a percepção da qualidade do produto e o apelo tecnológico. A espessura de 15 mm pode acomodar PCBs padrão de 1,6 mm de espessura e componentes de montagem em superfície, tornando-a a melhor escolha para controladores de faixa de LED e outros dispositivos ultrafinos.

02 | Estrutura de extrusão de alumínio

O corpo do gabinete é formado por extrusão de perfil de liga de alumínio. O tamanho da seção transversal do invólucro de extrusão de alumínio é fixo, enquanto o comprimento pode ser cortado de acordo com os requisitos reais do produto. Portanto, o mesmo gabinete de especificação pode se adaptar a PCBs e módulos eletrônicos de diferentes comprimentos.

03 | Adequado para montagem em PCB

O invólucro eletrônico de extrusão de alumínio pode ser projetado com slots de montagem ou estruturas de suporte correspondentes de acordo com a estrutura interna, para instalação de PCBs e outros componentes eletrônicos. O interior é equipado de série com slots para placas de circuito e a PCB pode ser inserida e fixada diretamente sem parafusos adicionais. A altura de 15 mm foi projetada com precisão para acomodar PCBs padrão de 1,6 mm de espessura e componentes de montagem em superfície.

04 | Suporte para usinagem CNC personalizada

O perfil padrão é apenas o ponto de partida. A Boyuan Hardware pode realizar usinagem CNC no gabinete de alumínio de 55 × 15 mm de acordo com os desenhos do cliente, incluindo:

• Aberturas de interface (USB, Tipo C, interfaces de alimentação DC, blocos de terminais, etc.)
• Furos de luz indicadora
• Buracos de botão
• Furos de montagem e furos de posicionamento
• Furos roscados e furos rebaixados
• Estruturas de dissipação de calor
• Sulcos e degraus
• Chanfrar
• Outras estruturas personalizadas

05 | Comprimento personalizável de acordo com o produto

55×15mm é a especificação da seção transversal do gabinete e o comprimento do produto pode ser cortado de acordo com as dimensões reais do equipamento. O comprimento usinável específico é confirmado de acordo com o material, tratamento de superfície e requisitos do produto.

06 | Desempenho eficiente de dissipação de calor

A liga de alumínio possui excelente condutividade térmica. Combinado com o design de corpo largo de 55 mm e a grande superfície de dissipação de calor do próprio gabinete de alumínio, ele pode efetivamente ajudar os dispositivos de energia internos a dissipar o calor e prolongar a vida útil dos controladores de LED e outros equipamentos.

07 | Gabinete de metal combina estrutura e aparência

A liga de alumínio é leve e tem bom desempenho estrutural, mantendo uma textura metálica natural. Através de tratamentos de superfície como escovação, jato de areia e anodização, diferentes efeitos de aparência podem ser obtidos, conferindo aos dispositivos ultrafinos uma textura de produto mais refinada.

08 | Adequado para instalação incorporada

A espessura ultrafina de 15 mm torna o gabinete de alumínio de 55 × 15 mm muito adequado para instalação embutida em espaços estreitos - como dentro de canais de faixa de LED, dentro de paredes, dentro de móveis e dentro de equipamentos - sem ocupar espaço extra.

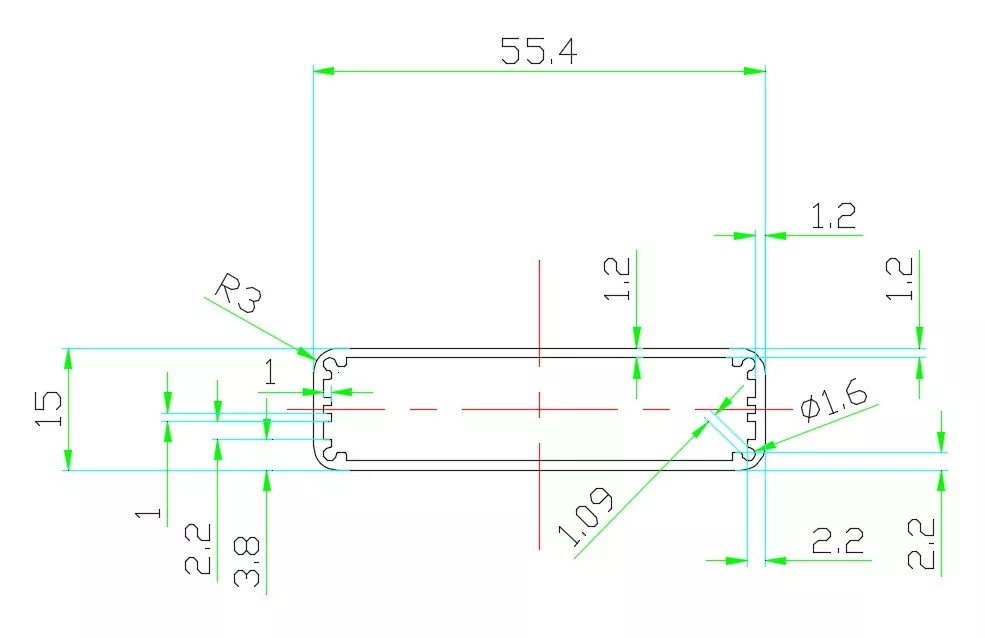

Especificações Técnicas

Observação: Classes específicas de materiais, espessura de parede, faixas de comprimento, tolerâncias dimensionais e cores de tratamento de superfície estarão sujeitas aos desenhos reais do produto e aos requisitos do pedido.

Para quais produtos o gabinete de alumínio de 55 × 15 mm é adequado?

55×15mm pertence à categoria de gabinete de alumínio ultralargo e ultrafino – a largura de 55mm acomoda PCBs maiores e mais módulos de função lado a lado, e a altura de 15mm atinge um perfil ultrafino semelhante a um cartão. A altura ultrafina de 15 mm é a principal característica desta especificação, tornando-a uma das caixas de alumínio mais finas do setor, especialmente adequada para dispositivos inteligentes ultrafinos e produtos de controle de LED com requisitos extremos de espessura.

1. Controladores e dimmers de faixa de LED

55×15mm é uma solução de embalagem ideal para controladores de fita LED:

• Controladores de faixa LED
• Controladores de escurecimento RGB/RGBW
• Decodificadores DMX512
• Amplificadores de sinal SPI
• Reguladores 0-10V/PWM
• Módulos de controle de iluminação inteligentes
• Controladores LED de cor única/cor
• Módulos de driver de LED de tensão constante/corrente constante

Por que 55×15mm é adequado para controladores de fita LED? Os controladores de faixa de LED geralmente precisam ser instalados lado a lado com o canal de LED ou embutidos dentro do canal de faixa, onde o espaço de instalação é extremamente limitado. A altura ultrafina de 15 mm permite que o controlador seja facilmente colocado dentro de um canal de LED padrão (geralmente de 12 a 16 mm de altura) ou fixado na parte de trás da tira, sem se projetar da superfície. A largura de 55 mm pode acomodar uma PCB mais ampla, suportando layout lado a lado de múltiplas interfaces de saída (quatro canais RGBW). O gabinete de liga de alumínio ajuda a dissipar o calor do chip do driver e dos transistores MOS, prolongando a vida útil do controlador. Comparado com a especificação 52×13mm, 55×15mm é mais largo e ligeiramente mais alto, acomodando componentes ligeiramente mais altos com aplicabilidade mais ampla.

2. Etiquetas eletrônicas de preços e etiquetas eletrônicas

• Etiquetas de preços eletrônicas de supermercado
• Etiquetas eletrônicas de armazém
• Etiquetas de prateleira inteligentes
• Etiquetas eletrônicas de prateleira ESL
• Etiquetas de exibição de varejo

Por que 55×15mm é adequado para etiquetas de preços eletrônicas? As etiquetas de preços eletrônicas precisam ser fixadas nas bordas das prateleiras, com requisitos de espessura extremamente elevados. A espessura ultrafina de 15 mm faz com que a etiqueta de preço quase não ocupe espaço nas prateleiras, e a largura de 55 mm pode acomodar telas de papel eletrônico maiores (como 4,2 polegadas/5,8 polegadas, etc.) e placa de circuito de controle.

3. Carregadores sem fio

• Carregadores sem fio de mesa
• Módulos de carregamento sem fio para carro
• Almofadas de carregamento sem fio incorporadas
• Painéis de carregamento sem fio para vários dispositivos

A largura de 55 mm pode acomodar uma bobina de carregamento sem fio padrão (aproximadamente 45-50 mm de diâmetro) e a espessura de 15 mm permite um design de carregador ultrafino.

4. Módulos de sensores ultrafinos

• Sensores fotoelétricos ultrafinos
• Módulos infravermelhos de detecção de corpo humano
• Sensores de iluminância
• Sensores de temperatura e umidade
• Módulos de medição de distância ultrassônica
• Módulos de detecção PM2.5

5. Beacons Bluetooth e tags de posicionamento

• Faróis Bluetooth
• Tags de posicionamento interno
• Tags de rastreamento de ativos
• Dispositivos anti-perda

A espessura ultrafina de 15 mm permite que a etiqueta seja facilmente fixada em paredes, prateleiras e superfícies de equipamentos.

6. Soquetes inteligentes e painéis de interruptores inteligentes

• Gabinetes de soquete inteligentes
• Módulos de switch inteligente WiFi
• Módulos de controle Zigbee/onda Z
• Painéis de controle residencial inteligentes

A largura de 55 mm corresponde às dimensões padrão do painel e a espessura ultrafina de 15 mm permite que o painel obtenha um perfil extremamente fino.

7. Placas de controle de display LED

• Pequenas placas de controle de LED
• Exibir cartões de recebimento
• Cartões de controle assíncronos

8. Fontes de alimentação e adaptadores ultrafinos

• Adaptadores de energia ultrafinos
• Fontes de alimentação para drivers de LED
• Gabinetes de módulo de carregamento rápido
• Módulos de conversão DC-DC

9. Módulos de controle residencial inteligente

• Módulos de controle de cortina inteligente
• Módulos de controle de iluminação inteligentes
• Terminais de monitoramento ambiental

O que pode ser personalizado para o gabinete de alumínio de 55 × 15 mm?

Tratamento de superfície

Anodização

A anodização é um dos métodos de tratamento de superfície comumente usados ​​para gabinetes de alumínio. Ele pode alterar a aparência e as propriedades da superfície de alumínio e obter diferentes efeitos de cores.

Jateamento de areia

O jato de areia pode formar uma textura fosca uniforme na superfície do alumínio, adequada para equipamentos industriais e gabinetes domésticos inteligentes.

Escovação

A escovação pode formar texturas metálicas regulares, permitindo que o produto mantenha uma textura óbvia de liga de alumínio.

Gravação a Laser

O seguinte pode ser usinado na superfície do invólucro de alumínio de 55×15mm:

• Logotipo
• Modelo do produto
• Identificação da interface
• Número do produto
• Texto e padrões

Impressão em serigrafia

Adequado para usinagem de logotipos multicoloridos, texto e identificação de funções.

Usinagem personalizada de gabinete de alumínio profissional

Nós não apenas produzimos gabinetes de alumínio padrão, mas também podemos personalizar de acordo com as estruturas do produto do cliente.

Os clientes só precisam fornecer:

Desenhos 2D/modelos 3D/amostras físicas/dimensões do produto

Podemos então realizar a avaliação da usinagem de acordo com os requisitos reais do produto.

A usinagem CNC atende a requisitos fora do padrão

Para produtos que não podem ser atendidos diretamente pelo perfil padrão 55×15mm, a personalização pode ser obtida por meio de usinagem CNC subsequente.

Por exemplo:

Aberturas de interface + furos de luz indicadora + furos de botão + slots de dissipação de calor + furos de montagem + ranhuras + degraus + logotipo

Todos podem ser usinados de acordo com desenhos do cliente.

Guia de seleção de produtos

Se o seu dispositivo tiver requisitos extremos de espessura

15 mm é uma das especificações mais finas atualmente disponíveis na indústria de gabinetes de alumínio, adequada para controladores de tiras de LED, etiquetas de preços eletrônicas, carregadores sem fio e outros produtos com requisitos de espessura extremamente altos.

Se a largura do seu PCB estiver próxima de 55 mm

55×15mm é a escolha ideal – a largura de 55mm oferece amplo espaço de roteamento de PCB e layout de módulo de função, e é 3mm mais larga que a especificação de 52mm, acomodando PCBs maiores.

Se você precisar instalar dentro de um canal de LED

A altura ultrafina de 15 mm corresponde às dimensões padrão do canal de LED (geralmente 12-16 mm de altura), permitindo que o controlador se encaixe perfeitamente dentro do canal de LED sem se projetar da superfície.

Se você precisar de instalação incorporada

A espessura ultrafina de 15 mm é adequada para instalação em espaços estreitos - dentro de canais de LED, dentro de paredes, dentro de móveis, dentro de equipamentos, etc. - sem ocupar espaço extra.

Se você precisar anexar a uma prateleira ou parede

A espessura ultrafina de 15 mm permite que o dispositivo seja facilmente fixado nas bordas das prateleiras e nas superfícies das paredes, não ocupando espaço e tendo uma aparência limpa e elegante.

Se os comprimentos do PCB forem diferentes

O perfil pode ser cortado de acordo com o comprimento do produto, e a mesma especificação de seção transversal pode se adaptar a produtos de diferentes comprimentos.

Mostra de oficina

Perguntas frequentes

1. Para quais produtos o gabinete de alumínio de 55 × 15 mm é adequado?

55×15mm pertence à categoria de gabinetes de alumínio ultralargos e ultrafinos. As principais aplicações incluem controladores de faixa de LED, etiquetas de preços eletrônicas, carregadores sem fio, beacons Bluetooth, sensores ultrafinos, soquetes inteligentes, painéis de interruptores inteligentes, cartões de controle de exibição, etc. A altura ultrafina de 15 mm é um dos gabinetes de alumínio mais finos da indústria, adequado para dispositivos inteligentes ultrafinos com requisitos de espessura extremos.

2. 55×15mm é o comprimento do gabinete?

O nº 55×15mm refere-se ao tamanho da seção transversal do gabinete (largura x altura). O comprimento do produto pode ser cortado de acordo com o equipamento real e o comprimento do PCB.

3. 55×15mm é adequado para controladores de faixa de LED?

Muito adequado. A altura ultrafina de 15 mm pode caber facilmente dentro de canais de LED padrão (geralmente 12-16 mm de altura) e a largura de 55 mm pode acomodar uma ampla placa de circuito impresso de controlador e várias interfaces de saída. O gabinete de liga de alumínio ajuda a dissipar o calor do chip do driver e dos transistores MOS, tornando-o a solução de embalagem ideal para controladores de LED.

4. O comprimento do gabinete de alumínio de 55 × 15 mm pode ser personalizado?

Sim. O comprimento do invólucro de extrusão de alumínio pode ser cortado de acordo com os requisitos do produto. O comprimento específico precisa ser confirmado em combinação com o material, tratamento de superfície e estrutura do produto.

5. A altura de 15 mm pode acomodar um PCB?

Sim. A altura de 15 mm foi projetada com precisão para acomodar PCBs padrão de 1,6 mm de espessura e componentes de montagem em superfície. É necessária confirmação específica de acordo com a espessura do PCB e a altura do componente.

6. Qual é a diferença entre 55 mm de largura e 52 mm?

55 mm é 3 mm mais largo do que a especificação comum de 52 mm, acomodando PCBs maiores ou mais layouts de interface lado a lado, especialmente adequado para controladores de LED que exigem PCBs mais largos ou vários canais de saída.

7. Can a Type-C interface hole be made on the aluminum enclosure?

Sim. A Boyuan Hardware pode usinar com precisão várias aberturas de interface, como interfaces de alimentação Tipo C, USB e DC, de acordo com os desenhos do cliente.

8. É possível fazer um logotipo?

Sim. Métodos de usinagem de logotipo, como gravação a laser ou serigrafia, podem ser selecionados de acordo com os requisitos do produto.

9. Podem ser selecionadas cores diferentes?

Sim. O gabinete eletrônico de alumínio ultrafino de 55 × 15 mm para dispositivos inteligentes pode obter diferentes efeitos de aparência por meio de processos como anodização, e a cor pode ser personalizada arbitrariamente de acordo com as necessidades do cliente.

10. As amostras podem ser feitas primeiro?

A usinagem de amostra pode ser realizada de acordo com os requisitos do projeto. Recomenda-se confirmar as dimensões da amostra, posições dos furos, montagem e efeito de superfície antes da produção em massa.
