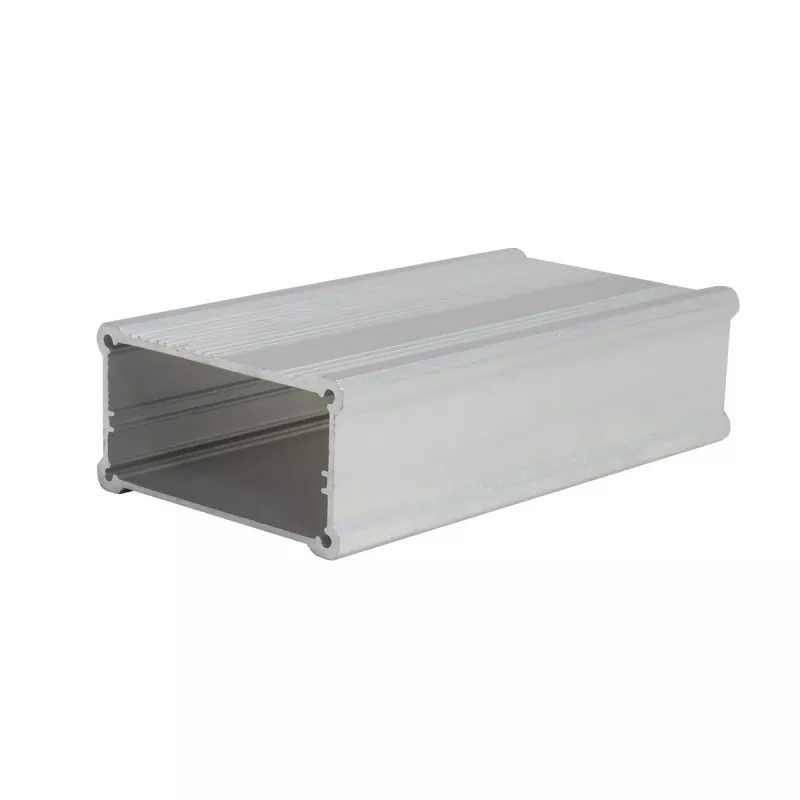

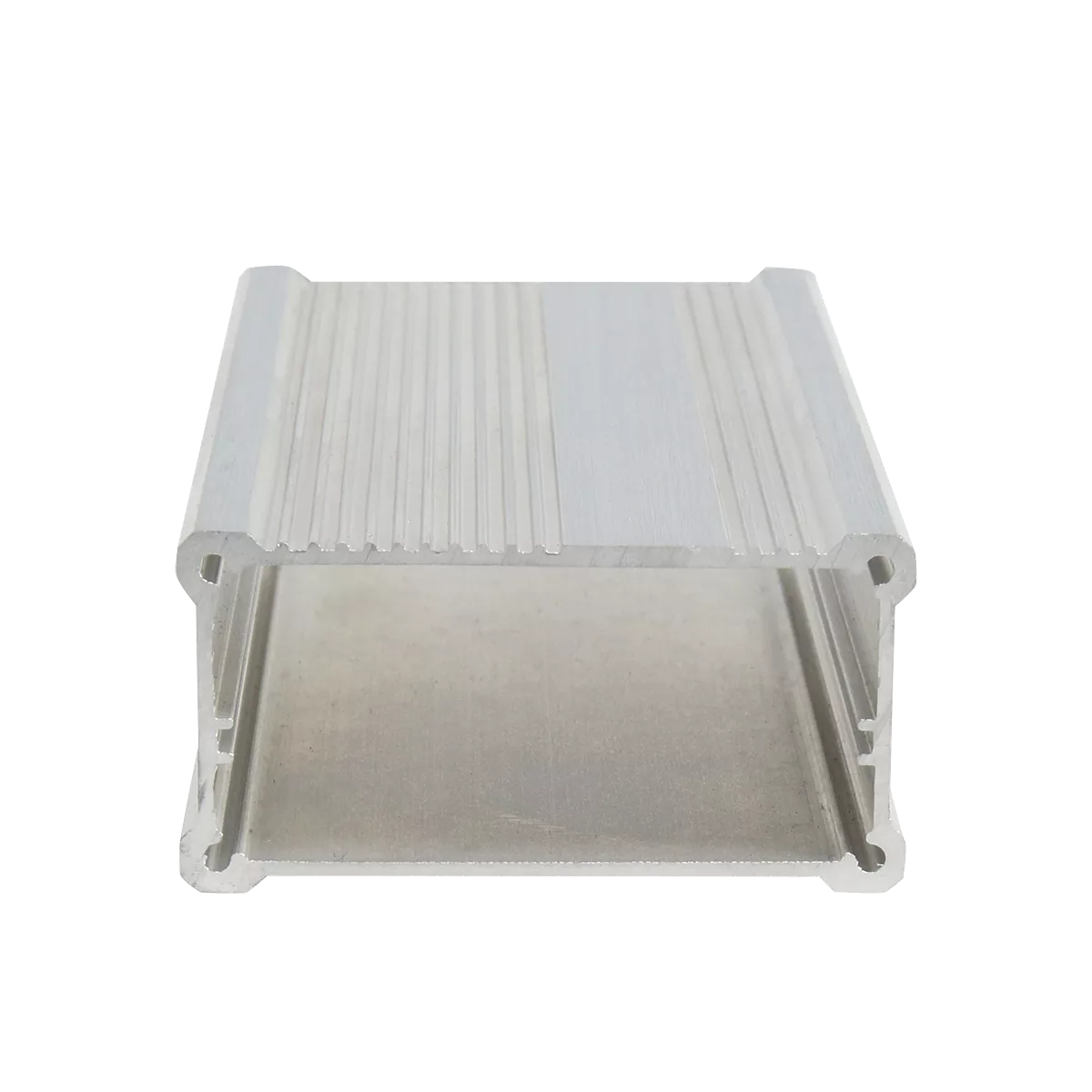

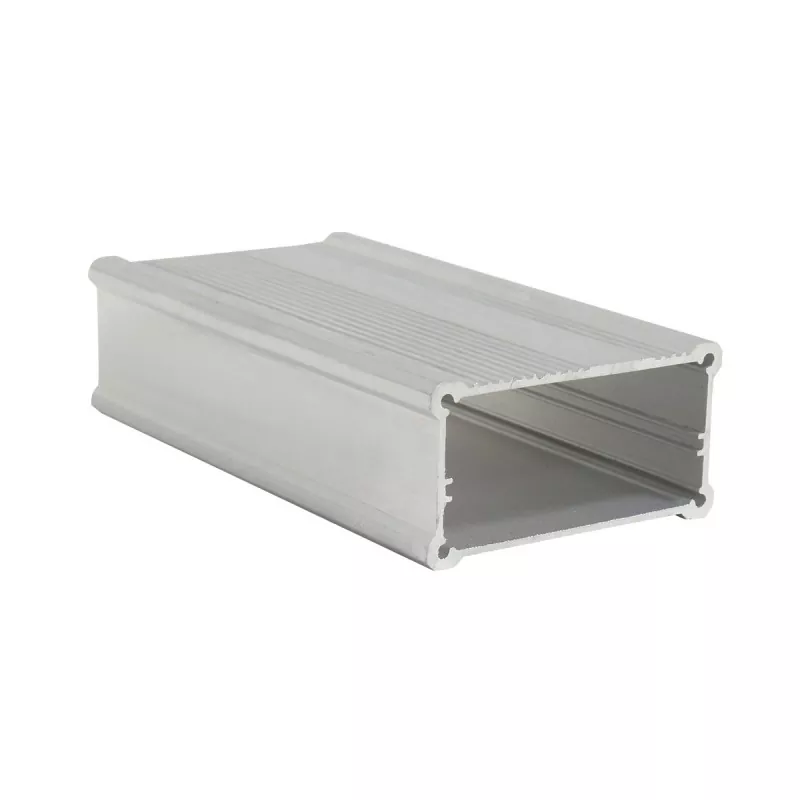

Alojamento de alumínio do módulo de controle da fonte de alimentação de 53,4×27,5mm

A caixa do módulo de controle da fonte de alimentação de alumínio Boyuan 53,4 × 27,5 mm é uma caixa de dispositivo eletrônico de tamanho médio fabricada com uma estrutura de extrusão de liga de alumínio, com um tamanho de seção transversal externa de 53,4 mm (largura) × 27,5 mm (altura), e o comprimento pode ser personalizado arbitrariamente de acordo com os requisitos reais do equipamento.

Em comparação com as caixas de plástico, os gabinetes de liga de alumínio têm melhor resistência estrutural e textura metálica, e podem obter estruturas personalizadas, como interfaces, furos de montagem, furos roscados e ranhuras por meio de usinagem CNC.

Principais vantagens

01 | Corpo largo de 53,4 × 27,5 mm, design moderado

A seção transversal de 53,4 mm de largura x 27,5 mm de altura oferece amplo espaço interno para equipamentos eletrônicos de médio porte.

A largura de 53,4 mm é mais larga do que a especificação comum de 52 mm, acomodando layouts de PCB mais amplos e mais design de interface lado a lado, suportando layouts de interface de entrada/saída multicanal; a altura de 27,5 mm mantém uma espessura moderada do dispositivo, ao mesmo tempo que fornece maior espaço de montagem de componentes do que especificações estreitas, acomodando pequenos transformadores, capacitores eletrolíticos (normalmente de 20 a 25 mm de altura), relés e componentes de altura média, suportando as necessidades de integração de sistemas de circuitos relativamente complexos.

02 | Estrutura de extrusão de alumínio

O corpo do gabinete é formado por extrusão de perfil de liga de alumínio. O tamanho da seção transversal do invólucro de extrusão de alumínio é fixo, enquanto o comprimento pode ser cortado de acordo com os requisitos reais do produto. Portanto, o mesmo gabinete de especificação pode se adaptar a PCBs e módulos eletrônicos de diferentes comprimentos. Esta estrutura é especialmente adequada para produtos eletrônicos que requerem desenvolvimento em série.

03 | Adequado para montagem em PCB

O invólucro eletrônico de extrusão de alumínio pode ser projetado com slots de montagem ou estruturas de suporte correspondentes de acordo com a estrutura interna, para instalação de PCBs e outros componentes eletrônicos. O interior é equipado de série com slots para placas de circuito e a PCB pode ser inserida e fixada diretamente sem parafusos adicionais. A altura de 27,5 mm pode acomodar dispositivos de energia com dissipadores de calor pequenos ou componentes de altura média, fornecendo uma solução de embalagem confiável para equipamentos eletrônicos com potência um pouco maior.

04 | Suporte para usinagem CNC personalizada

O perfil padrão é apenas o ponto de partida. A Boyuan Hardware pode realizar usinagem CNC no gabinete de alumínio de 53,4 × 27,5 mm de acordo com os desenhos do cliente, incluindo:

• Aberturas de interface (USB, RJ45, plugues de aviação, interfaces BNC, interfaces de energia, etc.)
• Furos de parafuso e furos de posicionamento
• Furos roscados e furos rebaixados
• Slots de dissipação de calor e orifícios de ventilação
• Aberturas de janela de tela
• Orifícios de botão e orifícios de interruptor
• Furos de montagem e furos de montagem na parede
• Sulcos e degraus
• Chanfrar
• Outras estruturas personalizadas

05 | Comprimento personalizável de acordo com o produto

53,4 × 27,5 mm é a especificação da seção transversal do gabinete e o comprimento do produto pode ser cortado de acordo com as dimensões reais do equipamento. O comprimento usinável específico é confirmado de acordo com o material, tratamento de superfície e requisitos do produto.

06 | Desempenho eficiente de dissipação de calor

A liga de alumínio possui excelente condutividade térmica. Combinado com o design de corpo largo de 53,4 mm e espaço interno de 27,5 mm, pequenos dissipadores de calor podem ser instalados ou o espaço de circulação de ar interno pode ser aumentado, ajudando efetivamente os componentes internos a dissipar o calor e prolongando a vida útil do equipamento.

07 | Gabinete de metal combina estrutura e aparência

A liga de alumínio é leve e tem bom desempenho estrutural, mantendo uma textura metálica natural. Através de tratamentos de superfície como escovação, jato de areia e anodização, diferentes efeitos de aparência podem ser obtidos, conferindo aos equipamentos eletrônicos uma aparência de produto mais profissional.

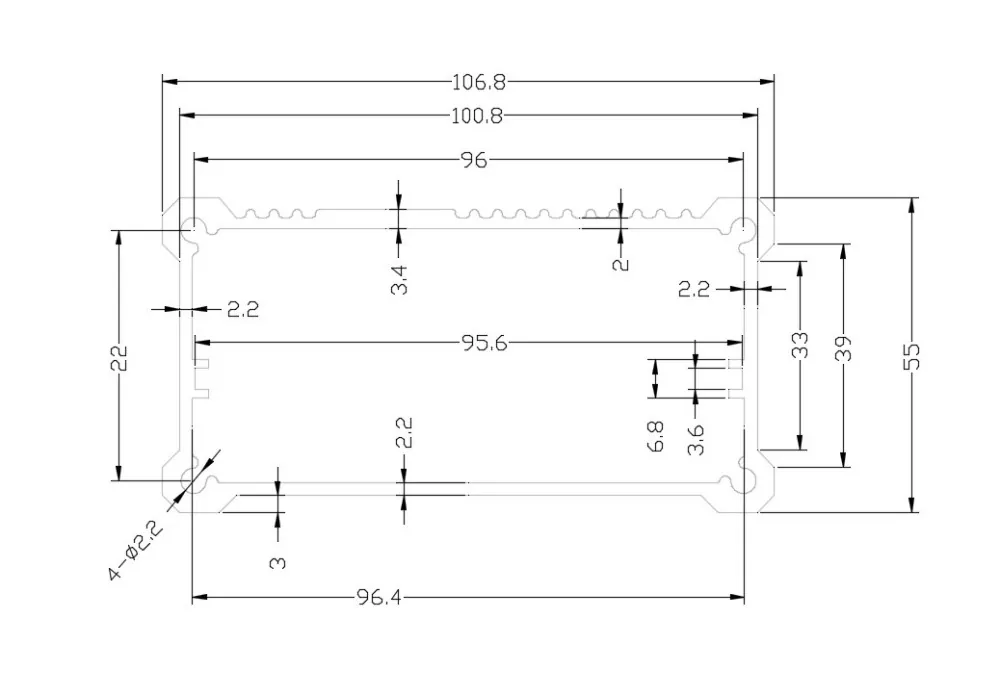

Especificações Técnicas

Observação: Classes específicas de materiais, espessura de parede, faixas de comprimento, tolerâncias dimensionais e cores de tratamento de superfície estarão sujeitas aos desenhos reais do produto e aos requisitos do pedido.

Para quais produtos o gabinete de alumínio de 53,4 × 27,5 mm é adequado?

A caixa do módulo de controle da fonte de alimentação de alumínio de 53,4 × 27,5 mm pertence à categoria de gabinete de alumínio de corpo largo e espaço moderado - a largura de 53,4 mm é mais larga do que a especificação comum de 52 mm, suportando PCBs mais largos e mais layouts de interface lado a lado; a altura de 27,5 mm mantém uma espessura moderada do dispositivo, ao mesmo tempo que fornece maior espaço interno do que as especificações finas. Esta especificação é amplamente utilizada em instrumentos, medidores, eletrônicos, comunicações, automação, sensores, cartões inteligentes, controle industrial, máquinas de precisão e outras indústrias.

1. Módulos de potência

O design moderado de corpo largo de 53,4 × 27,5 mm é muito adequado para vários produtos de energia:

• Troca de módulos de fonte de alimentação
• Adaptadores de energia
• Gabinetes de fonte de alimentação para veículos
• Gabinetes do inversor
• Carcaças de alumínio do retificador
• Módulos conversores DC-DC
• Módulos de carregador
• Fontes de alimentação AC/DC, fontes de alimentação reguladas
• Fontes de alimentação de comunicação

Por que 53,4×27,5mm é adequado para módulos de potência? Os módulos de potência geralmente precisam acomodar componentes como capacitores eletrolíticos (normalmente de 20 a 25 mm de altura), pequenos transformadores e dissipadores de calor. A altura de 27,5 mm oferece amplo espaço de montagem, a largura de 53,4 mm pode acomodar layouts de PCB amplos, suportando interfaces de entrada/saída multicanal, e o material de liga de alumínio também ajuda os dispositivos de energia a dissipar o calor com eficiência.

2. Módulos de Controle e Automação Industrial

• Controladores industriais
• Módulos de controlador lógico programável (PLC)
• Módulos de controle de movimento
• Módulos de acionamento do motor
• Módulos de expansão de E/S
• Equipamento de controle de automação
• Módulos de suporte de chassi de controle industrial

Por que 53,4 × 27,5 mm é adequado para módulos de controle industrial? Os módulos de controle industrial geralmente precisam acomodar muitas interfaces e placas de controle maiores. A largura de 53,4 mm pode acomodar várias interfaces lado a lado e a altura de 27,5 mm pode instalar dispositivos de energia com pequenos dissipadores de calor.

3. Módulos de Comunicação e Rede

Adequado para produtos de módulo de comunicação:

• Módulos de comunicação
• Plataformas sem fio
• Gabinetes GPS/GPRS
• Módulos de conversão de sinal
• Gabinetes amplificadores de sinal
• Módulos de transmissão de dados
• Servidores de vídeo
• Roteadores, receptores sem fio

A largura de 53,4 mm pode acomodar mais interfaces de antena e layouts de interface de comunicação.

4. Instrumentos de medição e equipamentos de teste

• Gabinetes de instrumentos e medidores
• Instrumentos de aquisição de dados
• Gabinetes para geradores de sinal
• Analisadores de potência
• Equipamento de teste
• Instrumentos de medição de precisão

Por que 53,4 × 27,5 mm é adequado para instrumentos de medição? Os instrumentos de medição precisam de layouts de PCB maiores para acomodar circuitos de processamento de sinal e múltiplas interfaces. A largura de 53,4 mm pode acomodar PCBs largos padrão e a altura de 27,5 mm pode acomodar componentes como transformadores e relés. Ao mesmo tempo, o invólucro de liga de alumínio oferece bom desempenho de blindagem eletromagnética.

5. Caixas de Blindagem e Aplicações Anti-Interferência

O invólucro de alumínio de 53,4×27,5mm pode servir como uma boa solução de blindagem eletromagnética:

• Caixas de blindagem eletrônica
• Gabinetes para dispositivos anti-interferência
• Blindagem do módulo de alta frequência

O próprio material de liga de alumínio tem bom desempenho de blindagem eletromagnética, evitando efetivamente a interferência eletromagnética.

6. Sensores e dispositivos inteligentes

• Módulos sensores
• Terminais de aquisição de dados
• Dispositivos de cartão inteligente
• Terminais IoT

7. Equipamento médico e de teste

• Gabinetes para equipamentos médicos
• Módulos de teste
• Módulos de equipamentos de monitoramento
• Instrumentos médicos portáteis

8. Endereço público e equipamento de áudio

• Equipamento de sistema de endereço público
• Circuitos amplificadores
• Equipamento de áudio

O que pode ser personalizado?

Tratamento de superfície

Anodização

A anodização é um dos métodos de tratamento de superfície comumente usados ​​para gabinetes de alumínio. Ele pode alterar a aparência e as propriedades da superfície de alumínio e obter diferentes efeitos de cores.

Jateamento de areia

O jato de areia pode formar uma textura fosca uniforme na superfície do alumínio, adequada para equipamentos eletrônicos industriais e gabinetes de instrumentos.

Escovação

A escovação pode formar texturas metálicas regulares, permitindo que o produto mantenha uma textura óbvia de liga de alumínio.

Gravação a Laser

O seguinte pode ser usinado na superfície do gabinete de alumínio de 53,4×27,5 mm:

• Logotipo
• Modelo do produto
• Identificação da interface
• Número do produto
• Texto e padrões

Impressão em serigrafia

Adequado para usinagem de logotipos multicoloridos, texto e identificação de funções.

Usinagem personalizada de gabinete de alumínio profissional

Nós não apenas produzimos gabinetes de alumínio padrão, mas também podemos personalizar de acordo com as estruturas do produto do cliente.

Os clientes só precisam fornecer:

Desenhos 2D/modelos 3D/amostras físicas/dimensões do produto

Podemos então realizar a avaliação da usinagem de acordo com os requisitos reais do produto.

A usinagem CNC atende a requisitos fora do padrão

Para produtos que não podem ser atendidos diretamente pelo perfil padrão de 53,4 × 27,5 mm, a personalização pode ser obtida por meio de usinagem CNC subsequente.

Por exemplo:

Aberturas de interface + janelas de tela + furos de montagem + furos roscados + slots de dissipação de calor + ranhuras + degraus + logotipo

Todos podem ser usinados de acordo com desenhos do cliente.

Guia de seleção de produtos

Se a largura do seu PCB estiver próxima de 53,4 mm

53,4×27,5 mm é a escolha ideal – a largura de 53,4 mm oferece mais amplo espaço de roteamento de PCB e mais layout de interface lado a lado do que a especificação comum de 52 mm.

Se o seu dispositivo contiver componentes de altura média

A altura de 27,5 mm pode acomodar pequenos transformadores, capacitores eletrolíticos (20-25 mm), relés e componentes de altura média, adequados para equipamentos eletrônicos que requerem um certo espaço vertical interno.

Se o seu dispositivo precisar de boa dissipação de calor

O gabinete de liga de alumínio possui excelente condutividade térmica. Combinado com o design de corpo largo de 53,4 mm, ele pode ajudar efetivamente os componentes internos a dissipar o calor.

Se você precisar de compatibilidade com múltiplas interfaces

A largura de 53,4 mm suporta layout lado a lado de múltiplas interfaces, como RJ45, plugues de aviação, BNC e USB, adequado para equipamentos de médio porte que exigem interfaces ricas.

Se os comprimentos do PCB forem diferentes

O perfil pode ser cortado de acordo com o comprimento do produto, e a mesma especificação de seção transversal pode se adaptar a produtos de diferentes comprimentos.

Mostra de oficina

Perguntas frequentes

1. Para quais produtos o gabinete de alumínio de 53,4 × 27,5 mm é adequado?

53,4 × 27,5 mm pertence à categoria de gabinete de alumínio de corpo largo e espaço moderado, adequado para módulos de potência, controladores industriais, módulos de comunicação, instrumentos de medição, caixas de blindagem, amplificadores de sinal, gabinetes de fonte de alimentação de veículos, servidores de vídeo, plataformas sem fio, etc. A largura de 53,4 mm fornece amplo espaço de layout de PCB e a altura de 27,5 mm pode acomodar componentes de altura média.

2. 53,4×27,5mm é o comprimento do gabinete?

O número 53,4×27,5 mm refere-se ao tamanho da seção transversal do gabinete (largura x altura). O comprimento do produto pode ser cortado de acordo com o equipamento real e o comprimento do PCB.

3. O comprimento do gabinete de alumínio de 53,4 × 27,5 mm pode ser personalizado?

Sim. O comprimento do invólucro de extrusão de alumínio pode ser cortado de acordo com os requisitos do produto. O comprimento específico precisa ser confirmado em combinação com o material, tratamento de superfície e estrutura do produto.

4. A altura de 27,5 mm pode acomodar capacitores eletrolíticos?

Sim. Os capacitores eletrolíticos comuns têm geralmente 20-25 mm de altura e a altura interna de 27,5 mm pode acomodá-los totalmente. É necessária confirmação específica de acordo com as dimensões do seu componente.

5. Podem ser feitos furos de dissipação de calor na caixa de alumínio?

Sim. A Boyuan Hardware pode usinar slots de dissipação de calor, orifícios de ventilação e outras estruturas de dissipação de calor de acordo com os desenhos do cliente para ajudar o equipamento a dissipar o calor.

6. Interfaces como plugues de aviação e BNC podem ser usinadas?

A usinagem CNC pode ser realizada nas posições de interface correspondentes de acordo com os desenhos do cliente. A largura de 53,4 mm pode acomodar o layout lado a lado de várias interfaces. Se é especificamente adequado para usinagem precisa ser confirmado de acordo com as dimensões da interface e a estrutura do gabinete.

Por que escolher o hardware Boyuan?

A Boyuan Hardware concentra-se na indústria de gabinetes de alumínio e chassis de alumínio há mais de 20 anos, com aproximadamente 10.000 metros quadrados de espaço de fábrica de produção, fornecendo usinagem de gabinetes de alumínio personalizados.

Desde o perfil de alumínio padrão de 53,4 × 27,5 mm até o gabinete eletrônico acabado usinado em CNC, podemos usinar de acordo com os requisitos do produto do cliente.

Se você estiver procurando por uma caixa de módulo de controle de fonte de alimentação de alumínio de 53,4 × 27,5 mm, sinta-se à vontade para enviar suas dimensões de PCB, desenhos de produto ou modelos 3D.

Podemos confirmar a especificação, método de usinagem e plano de personalização de acordo com a estrutura do seu produto.
