Chassi de extrusão de alumínio de perfil baixo de 34,9 mm para dispositivos eletrônicos

O chassi de extrusão de alumínio de perfil baixo de 34,9 mm para dispositivos eletrônicos adota uma estrutura de perfil de alumínio. A altura do chassi é fixada em 34,9 mm e o comprimento e a largura podem ser personalizados de acordo com as dimensões da PCB, layout dos componentes internos e requisitos de instalação do equipamento.

O interior do chassi possui slots para placas PCB e ranhuras de montagem, que podem ser usadas para posicionamento de PCB, montagem de módulo interno e fixação estrutural. O próprio perfil de alumínio tem uma certa capacidade de dissipação de calor e fornece espaço de dissipação de calor em combinação com a estrutura do produto.

Comparado com o chassi ultrafino de altura inferior, a altura de 34,9 mm mantém um perfil baixo, ao mesmo tempo que fornece espaço de montagem mais amplo para PCBs, interfaces e componentes eletrônicos internos, adequado para equipamentos eletrônicos que precisam de um equilíbrio entre dimensões compactas e espaço de montagem interno.

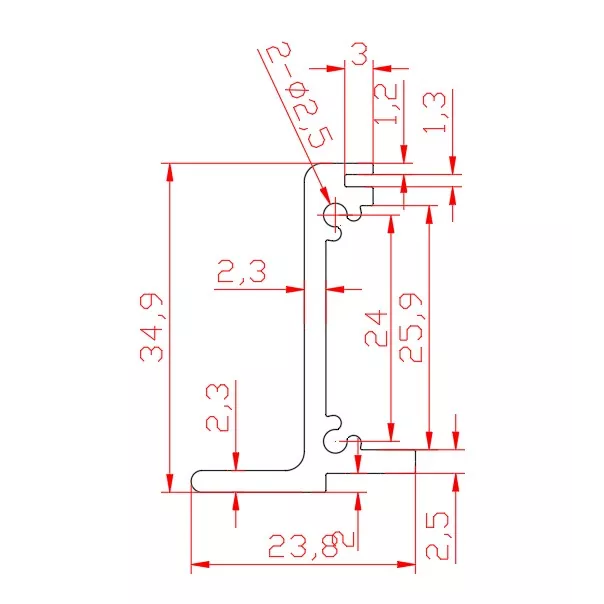

Estrutura do Produto

Vantagens de projeto

1. Altura fixa de 34,9 mm, adequada para dispositivos eletrônicos de baixo perfil

34,9 mm é uma altura de chassi relativamente baixa, o que pode reduzir o espaço total ocupado pelo equipamento.

Comparada com chassis eletrônicos de altura normal, esta estrutura de baixo perfil é mais adequada para aplicações com requisitos de espessura do dispositivo, altura de montagem ou volume total.

2. Comprimento e largura personalizáveis ​​de acordo com os requisitos do equipamento

A altura do produto é fixada em 34,9 mm, mas o comprimento e a largura não são dimensões fixas.

O comprimento e a largura apropriados podem ser determinados de acordo com:

• Dimensões da placa de circuito impresso
• Layout do componente
• Número de interfaces
• Posição de montagem interna
• Dimensões gerais do equipamento
• Espaço de montagem

Portanto, a mesma estrutura de perfil de 34,9 mm pode ser usada para dispositivos eletrônicos de diferentes tamanhos.

3. Slots de cartão PCB integrados para montagem conveniente em placa de circuito

O interior do chassi é fornecido com uma estrutura de slot para cartão, que pode ser usada para posicionamento e montagem de PCB.

Em comparação com a dependência exclusiva de parafusos para fixar a PCB, a estrutura do slot de cartão permite que a PCB seja posicionada ao longo da estrutura interna do chassi, o que também ajuda a manter o layout interno organizado.

4. Ranhuras de montagem internas facilitam o layout modular

As ranhuras de montagem internas podem ser usadas para montar diferentes peças estruturais internas, tais como:

• PCB
• Suportes de montagem
• Módulos eletrônicos
• Componentes de fixação

Para equipamentos que precisam dispor vários componentes dentro de uma altura limitada, as ranhuras de montagem podem fornecer um projeto estrutural interno mais flexível.

5. A estrutura do perfil de alumínio equilibra a resistência estrutural e a dissipação de calor

O corpo do chassi em perfil de alumínio não é usado apenas para proteger componentes eletrônicos internos, mas também fornece suporte estrutural estável.

O alumínio possui boa condutividade térmica e, aliado à própria estrutura do perfil, pode ser utilizado em equipamentos eletrônicos que requeiram certa capacidade de dissipação de calor.

6. Os painéis frontal e traseiro podem ser usinados em CNC

Os painéis frontal e traseiro podem ser usinados de acordo com o layout final da interface do dispositivo, por exemplo:

• Furos de interface USB
• Furos de interface de energia
• Furos na interface de comunicação
• Furos de luz indicadora
• Buracos de botão
• Furos de montagem
• Outras aberturas de formato especial

Isto permite que o chassi corresponda ao layout da interface de dispositivos eletrônicos específicos.

Especificações Técnicas

Campos Aplicáveis

1. Pequenos dispositivos de aquisição de dados

Adequado para pequenos dispositivos eletrônicos que necessitam instalar PCBs, interfaces e módulos de aquisição de dados.

A estrutura discreta de 34,9 mm ajuda a controlar o volume geral do dispositivo, enquanto o comprimento e a largura personalizáveis ​​podem ser ajustados de acordo com o PCB e o layout da interface.

2. Módulos de Comunicação e Interface

Adequado para interfaces de comunicação, conversão de sinal e módulos eletrônicos do tipo conexão.

Os painéis frontal e traseiro podem ser usinados em CNC de acordo com o número e tipos de interfaces, enquanto os slots de cartão internos podem ser usados ​​para posicionamento de PCB.

3. Dispositivos eletrônicos incorporados

Para módulos eletrônicos que precisam ser instalados dentro de equipamentos, gabinetes de controle ou outros espaços limitados, o chassi de baixo perfil pode reduzir os requisitos de espaço de montagem.

4. Módulos Eletrônicos Industriais

Adequado para alguns pequenos módulos eletrônicos industriais que requerem proteção de chassi independente, como módulos de controle, módulos de interface e módulos de processamento de dados.

5. IoT e dispositivos eletrônicos inteligentes

Para dispositivos eletrônicos que precisam integrar PCBs, módulos de comunicação e interfaces em um chassi compacto, a altura de 34,9 mm pode atingir um equilíbrio entre as dimensões do dispositivo e o espaço interno.

Itens personalizáveis

Processo de Produção

O cliente fornece dimensões/desenhos

↓

Confirme as dimensões fixas de altura e comprimento/largura de 34,9 mm

↓

Confirme PCB, interfaces e requisitos de montagem interna

↓

Usinagem de perfil de alumínio

↓

Corte de comprimento

↓

Usinagem CNC de 3 eixos

↓

Usinagem do painel frontal e traseiro

↓

Tratamento de superfície

↓

Inspeção de peças

↓

Montagem do chassi

↓

Inspeção de produto acabado

↓

Embalagem e envio

Vantagens de fabricação

Mais de 20 anos de experiência na fabricação de produtos de alumínio

A Boyuan Hardware está profundamente engajada na fabricação de produtos de alumínio e produtos relacionados a perfis de alumínio há mais de 20 anos, com experiência em produção de chassis de perfis de alumínio, gabinetes de alumínio, peças usinadas CNC e outros produtos.

Aprox. Local de produção de 10.000㎡

A área de produção da fábrica é de aproximadamente 10.000㎡, capaz de usinagem de produtos de alumínio, usinagem CNC, perfuração, rosqueamento, tratamento de superfície, montagem e inspeção.

Aprox. 300 conjuntos de moldes existentes

A empresa possui aproximadamente 300 conjuntos de moldes existentes, que podem ser utilizados para a produção e desenvolvimento de produtos de perfis de alumínio de diversas especificações.

Usinagem CNC de 3 eixos

Atualmente, a usinagem CNC de 3 eixos é usada principalmente, e perfuração, rosqueamento, abertura e outras usinagens de painéis e perfis do chassi podem ser concluídas de acordo com os desenhos do produto.

Inspeção de Qualidade

Durante a produção, as inspeções correspondentes podem ser realizadas de acordo com os requisitos do produto, incluindo:

• Inspeção de matéria-prima e aparência de perfil
• Inspeção de dimensão de comprimento
• Inspeção de dimensões de usinagem CNC
• Inspeção da posição do furo
• Inspeção de rosca
• Inspeção da aparência do painel
• Inspeção de aparência de tratamento de superfície
• Inspeção de montagem
• Inspeção da aparência do produto acabado

Para produtos com requisitos explícitos de tolerância dimensional, a inspeção pode ser realizada de acordo com desenhos do cliente e requisitos técnicos.

Mostra de oficina

Perguntas frequentes

Q1. A altura do chassi de extrusão de alumínio de baixo perfil de 34,9 mm para dispositivos eletrônicos é personalizável?

A altura deste modelo é fixada em 34,9 mm. O comprimento e a largura podem ser personalizados de acordo com os requisitos do equipamento.

Q2. O comprimento e a largura podem ser personalizados?

Sim. O comprimento e a largura podem ser ajustados de acordo com o tamanho do PCB, layout do componente, requisitos de interface e espaço de instalação.

Q3. O chassi pode acomodar um PCB?

Sim. A estrutura de extrusão de alumínio inclui um slot de PCB interno para posicionamento e instalação de PCB.

Q4. Os painéis frontal e traseiro podem ser personalizados?

Sim. Os painéis podem ser usinados CNC de acordo com as interfaces necessárias, furos de montagem, aberturas de indicadores e outros recursos.

Q5. Podem ser adicionados furos de montagem e furos roscados?

Sim. Furos de montagem, furos perfurados e furos roscados podem ser usinados de acordo com o desenho do produto.

Q6. O chassi possui estrutura de dissipação de calor?

Sim. A estrutura de extrusão de alumínio fornece um caminho de dissipação de calor e pode ser projetada em torno do layout dos componentes internos.
