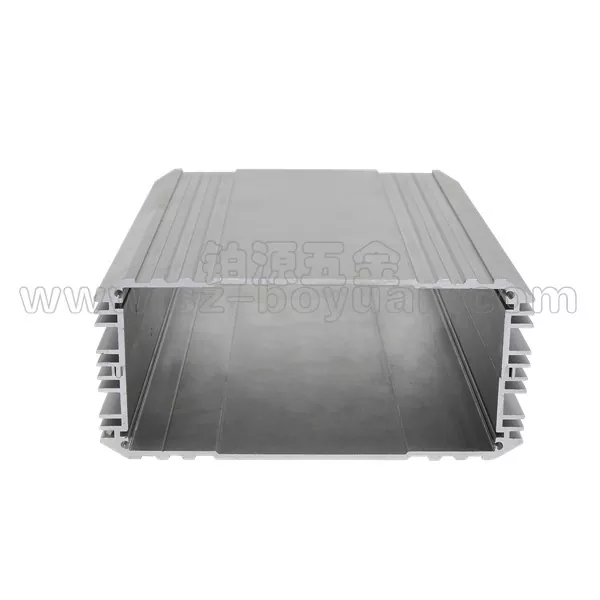

Chassi de controle industrial de alumínio embutido de 42,5 mm

O chassi de controle industrial de alumínio embutido de 42,5 mm adota uma estrutura de perfil de alumínio. A altura é fixada em 42,5 mm e o comprimento e a largura podem ser personalizados de acordo com a estrutura do equipamento, dimensões da PCB e espaço de montagem.

O interior do chassi possui slots para placas PCB e ranhuras de montagem, usados ​​para posicionamento de placas de circuito, bem como montagem de módulos eletrônicos internos, suportes e outras peças estruturais. A estrutura do perfil de alumínio também possui certa capacidade de dissipação de calor, adequada para equipamentos eletrônicos que requerem suporte estrutural e dissipação de calor básica.

A altura de 42,5 mm mantém um perfil relativamente compacto, ao mesmo tempo que fornece espaço mais amplo para PCBs, componentes eletrônicos, interfaces e estruturas de montagem internas do que chassis de perfil baixo, tornando-o adequado para aplicações que precisam ser incorporadas em outros equipamentos ou espaços de montagem limitados, mas não podem usar uma estrutura de chassi excessivamente baixa.

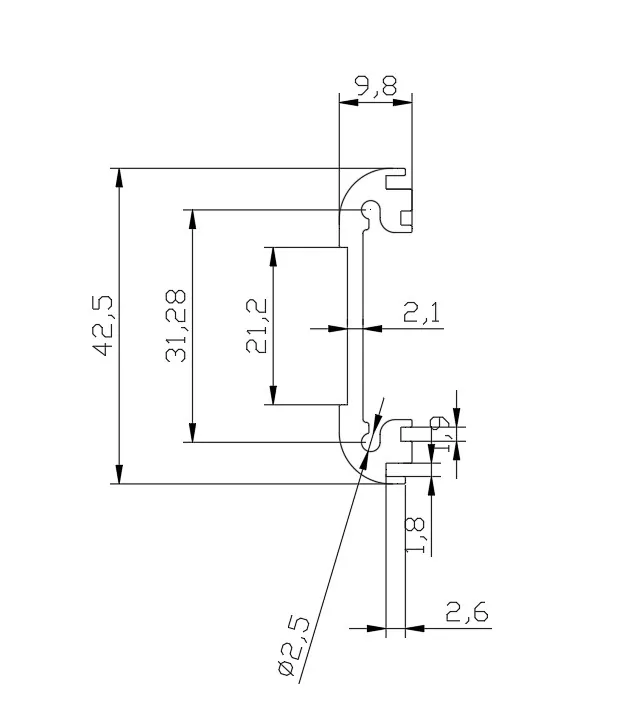

Estrutura do Produto

Principais vantagens

1. Altura fixa de 42,5 mm, adequada para instalação de equipamentos incorporados

Comparado com o chassi ultrafino, a altura de 42,5 mm oferece espaço interno mais amplo, mantendo um tamanho geral relativamente compacto.

Para módulos eletrônicos que precisam ser instalados em:

• Armários de controle
• Equipamento interno
• Racks ou espaços de montagem de equipamentos
• Estruturas de equipamentos personalizados
• Dentro de outros dispositivos eletrônicos

o comprimento e a largura do chassi podem ser determinados de acordo com o espaço real de instalação.

2. Comprimento e largura personalizáveis ​​para fácil correspondência com o espaço de instalação

A altura do chassi de controle industrial de alumínio embutido de 42,5 mm é fixada em 42,5 mm, enquanto o comprimento e a largura podem ser ajustados de acordo com a estrutura do equipamento.

O comprimento e a largura do chassi podem ser determinados de acordo com:

• Posição de instalação
• Dimensões da placa de circuito impresso
• Layout do componente
• Posições de interface
• Módulos internos
• Dimensões gerais do equipamento

Esta estrutura é especialmente adequada para módulos eletrônicos embarcados de tamanhos não padronizados.

3. Slots internos para placas PCB para posicionamento conveniente da placa de circuito

O interior do chassi é fornecido com slots para placas PCB, que podem ser posicionados e montados de acordo com a estrutura da PCB.

Para equipamentos que precisam integrar a placa de circuito dentro do chassi, os slots para placas podem reduzir o uso de peças de suporte adicionais e ajudar a manter a posição de montagem da PCB estável.

4. Ranhuras de montagem internas suportam layout estrutural interno

Além dos slots para placas PCB, o interior do chassi também possui ranhuras de montagem, que podem ser utilizadas para fixar módulos internos, suportes e outras peças estruturais.

Para equipamentos que necessitam integrar múltiplos componentes eletrônicos em espaço limitado, o layout interno pode ser realizado de acordo com a estrutura real.

5. Estrutura de perfil de alumínio equilibra suporte estrutural e dissipação de calor

O perfil de alumínio como corpo principal do chassi pode fornecer suporte estrutural estável.

Ao mesmo tempo, o próprio alumínio tem boa condutividade térmica e, combinado com a estrutura do perfil, pode ajudar os equipamentos eletrônicos a dissipar o calor.

Para produtos com requisitos específicos de dissipação de calor mais elevados, as soluções correspondentes precisam ser determinadas de acordo com o consumo de energia, layout e design térmico real dos componentes eletrônicos.

6. Painéis frontal e traseiro suportam usinagem de interface de dispositivo

Os painéis frontal e traseiro podem ser usinados em CNC conforme equipamentos específicos, por exemplo:

• Interfaces de energia
• Interfaces USB
• Interfaces de comunicação
• Luzes indicadoras
• Botões
• Furos de montagem
• Outras interfaces de formato especial

Portanto, o chassi pode ser adaptado ao layout da interface do equipamento eletrônico final.

Especificações Técnicas

Campos Aplicáveis

Recomenda-se destacar este modelo como "instalação embutida", distinguindo-o do modelo compacto anterior de 35 mm.

1. Módulos de controle incorporados

Adequado para pequenos módulos de controle instalados dentro de equipamentos de automação, gabinetes de controle ou outros equipamentos.

A altura de 42,5 mm pode fornecer espaço de montagem relativamente amplo para PCBs de controle e componentes internos, enquanto o comprimento e a largura personalizados ajudam o chassi a corresponder à posição de instalação específica.

2. Módulos de aquisição de dados

Para equipamentos que necessitem instalação de circuitos de aquisição, interfaces e módulos de processamento de dados, a placa de circuito pode ser fixada através dos slots internos da placa PCB, e as dimensões do chassi customizadas de acordo com o espaço de instalação do equipamento.

3. Módulos Eletrônicos Internos de Equipamentos Industriais

Adequado para módulos eletrônicos que precisam ser integrados em equipamentos de grande porte, como módulos de controle, interface ou processamento de sinais.

O comprimento e largura do chassi podem ser customizados de acordo com o espaço interno do equipamento, reduzindo dimensões externas desnecessárias.

4. Equipamento de comunicação embarcado

Adequado para módulos de comunicação ou interface que precisam ser instalados dentro de outros equipamentos.

Os painéis frontal e traseiro podem ser usinados de acordo com a interface de comunicação, interface de alimentação e outros requisitos.

5. Módulos Eletrônicos para Equipamentos de Automação

Para módulos eletrônicos independentes em equipamentos de automação, um chassi de perfil de alumínio pode fornecer proteção estrutural independente, enquanto o comprimento e a largura personalizados se adaptam à posição de instalação interna do equipamento.

Itens personalizáveis

Capacidade de usinagem CNC de 3 eixos

A Boyuan Hardware atualmente usa principalmente usinagem CNC de 3 eixos e pode realizar usinagem subsequente em chassis e painéis de perfil de alumínio de 42,5 mm de acordo com os desenhos do produto.

O conteúdo de usinagem pode incluir:

• Aberturas CNC
• Perfuração
• Tocando
• Usinagem de furo de montagem
• Usinagem de furo de interface
• Furos de formato especial no painel
• Furos escareados/escareados
• Usinagem de logotipo e marcação
• Outra usinagem estrutural

O conteúdo específico de usinagem é determinado de acordo com desenhos do produto e requisitos estruturais.

Processo de Produção

O cliente fornece desenhos de produtos ou requisitos de dimensão

↓

Confirme a altura fixa de 42,5 mm

↓

Confirme o comprimento, largura e espaço de instalação incorporado

↓

Confirme o PCB e o layout dos componentes internos

↓

Usinagem de perfil de alumínio

↓

Corte de comprimento

↓

Usinagem CNC de 3 eixos

↓

Usinagem do painel frontal e traseiro

↓

Tratamento de superfície

↓

Inspeção de dimensão e aparência

↓

Montagem do chassi

↓

Inspeção de produto acabado

↓

Embalagem e envio

Sobre Boyuan

Mais de 20 anos de experiência na fabricação de produtos de alumínio

A Boyuan Hardware está envolvida em produtos de alumínio e usinagem relacionada há mais de 20 anos, com produtos que abrangem chassis de perfil de alumínio, gabinetes de alumínio e peças usinadas CNC.

Aprox. Local de produção de 10.000㎡

A área de produção da fábrica é de aproximadamente 10.000㎡, capaz de usinagem de produtos de alumínio, usinagem CNC, perfuração, rosqueamento, tratamento de superfície, montagem e inspeção.

Aprox. 300 conjuntos de moldes existentes

Com cerca de 300 conjuntos de moldes existentes, disponíveis para a produção de produtos de perfis de alumínio de diferentes especificações.

Usinagem CNC de 3 eixos

Atualmente, o CNC de 3 eixos é usado principalmente para produtos de alumínio e usinagem relacionada a chassis, completando perfuração, rosqueamento, abertura e outros processos de acordo com desenhos do cliente.

Mostra de oficina

Perguntas frequentes

Q1. A altura deste chassi é fixa?

Sim. A altura deste modelo é fixada em 42,5 mm, enquanto o comprimento e a largura podem ser personalizados.

Q2. Por que este chassi é adequado para instalação embarcada?

A altura fixa de 42,5 mm fornece um perfil relativamente compacto, deixando mais espaço interno para instalação de PCB, componentes e estruturas de montagem. O comprimento e a largura também podem ser ajustados para se adequar ao espaço de instalação disponível.

Q3. O chassi pode ser personalizado de acordo com meu PCB?

Sim. O comprimento e a largura podem ser personalizados de acordo com as dimensões do PCB, layout dos componentes e requisitos de instalação.

Q4. O chassi possui um slot PCB interno?

Sim. A estrutura de extrusão de alumínio inclui um slot de PCB interno para posicionamento e instalação de PCB.

Q5. As estruturas de montagem internas podem ser personalizadas?

Sim. As ranhuras de montagem internas e a usinagem relacionada podem ser projetadas de acordo com a estrutura do produto.

Q6. Os painéis frontal e traseiro podem ser usinados?

Sim. Os painéis podem ser usinados CNC para interfaces, furos de montagem, indicadores, botões e outras aberturas necessárias.

P7. O chassi pode ser usado para componentes geradores de calor?

A estrutura de extrusão de alumínio fornece um caminho de dissipação de calor. Para produtos com requisitos térmicos específicos, o projeto real de dissipação de calor deve ser determinado de acordo com a potência e o layout dos componentes.

Q8. Que capacidade de usinagem CNC você oferece?

Boyuan fornece principalmente usinagem CNC de 3 eixos para chassis de alumínio e componentes relacionados.
