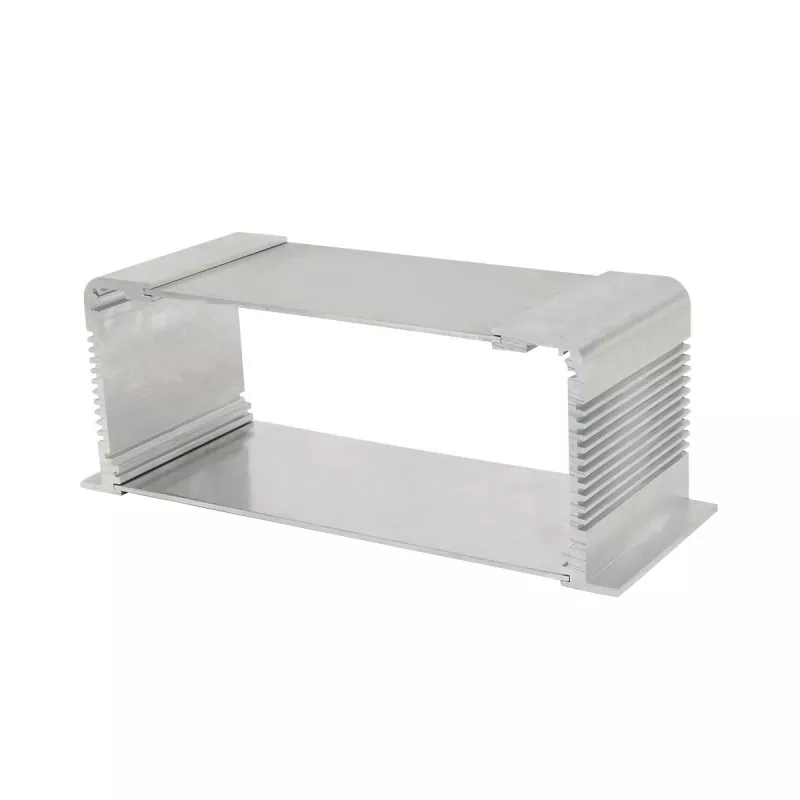

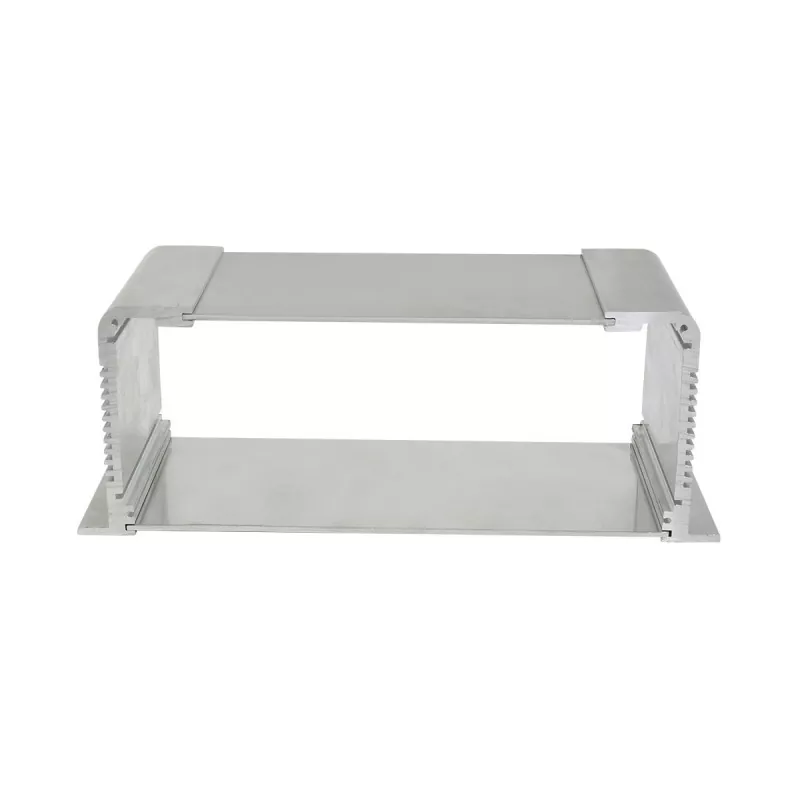

Chassi de eletrônica industrial de alumínio extrudado de 73,5 mm

O chassi eletrônico industrial de alumínio extrudado de 73,5 mm adota uma estrutura de perfil de alumínio. A altura do chassi é fixada em 73,5 mm, e o comprimento e a largura podem ser personalizados de acordo com o espaço interno do equipamento, dimensões da PCB e requisitos de montagem. Os painéis frontal e traseiro podem ser usinados em CNC de acordo com as interfaces do equipamento e requisitos de operação, com aberturas de interface, furos de montagem, furos roscados e outras estruturas, para que o chassi possa se adequar a equipamentos eletrônicos específicos.

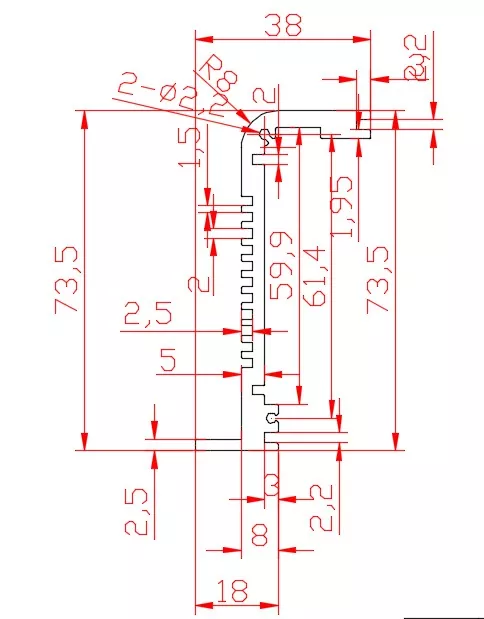

Estrutura do Produto

Principais vantagens

1. Altura fixa de 73,5 mm, adequada para estruturas internas mais complexas

Comparado com chassis de baixo perfil, como 30 mm e 35 mm, a altura de 73,5 mm oferece espaço de montagem vertical mais amplo e pode acomodar mais componentes eletrônicos internos.

É especialmente adequado para equipamentos eletrônicos industriais que precisam instalar simultaneamente PCBs, componentes elétricos, conectores e cabeamento interno.

2. Comprimento e largura personalizáveis ​​de acordo com os requisitos

A altura do produto é fixada em 73,5 mm, mas o comprimento e a largura podem ser projetados de acordo com as dimensões do equipamento do cliente.

O comprimento e largura apropriados do chassi podem ser determinados de acordo com:

· Dimensões da PCB

· Layout de componentes internos

· Posições de interface

· Espaço de montagem

· Dimensões gerais do equipamento

3. Slots de cartão PCB integrados

Os slots para placas PCB podem ser projetados dentro do chassi para fornecer posicionamento e suporte para placas de circuito, permitindo que a PCB seja montada de forma mais estável dentro do chassi.

Para equipamentos eletrônicos industriais contendo múltiplos PCBs ou que exigem posições fixas de placas de circuito, esta estrutura é especialmente conveniente.

4. Ranhuras de montagem internas para layout conveniente de componentes

As ranhuras internas de montagem podem ser projetadas em coordenação com a estrutura interna do equipamento, utilizadas para montar ou fixar diversos componentes eletrônicos.

Comparada com um chassi tipo cavidade simples, esta estrutura é mais adequada para equipamentos eletrônicos que requerem layout modular interno.

5. Estrutura de perfil de alumínio equilibra suporte estrutural e dissipação de calor

O perfil de alumínio possui boa resistência estrutural e condutividade térmica, podendo servir como suporte estrutural para equipamentos eletrônicos, auxiliando na condução interna de calor.

Para equipamentos eletrônicos industriais que precisam funcionar por longos períodos, as estruturas de dissipação de calor correspondentes podem ser projetadas em combinação com o layout dos componentes internos.

6. Os painéis frontal e traseiro podem ser usinados em CNC

De acordo com as interfaces do equipamento e requisitos de operação, os painéis frontal e traseiro podem ser usinados em CNC, incluindo:

· Aberturas de interface

· Orifícios de montagem

· Furos roscados

· Orifícios para botões

· Orifícios de luz indicadora

· Área de exibição

· Outras aberturas personalizadas

Isto permite que o chassi corresponda ao layout da interface do equipamento eletrônico real.

Especificações Técnicas

Por que escolher uma altura de 73,5 mm?

73,5 mm não é simplesmente um aumento na altura do chassi, mas é mais adequado para equipamentos eletrônicos industriais com estruturas internas mais complexas.

Comparado com o chassi de perfil de alumínio de altura inferior, o chassi eletrônico industrial de alumínio extrudado de 73,5 mm pode fornecer espaço vertical interno mais amplo, sem alterar a forma estrutural do chassi de perfil de alumínio, oferecendo mais espaço para os seguintes designs:

· Montagem combinada de vários PCBs

· Montagem simultânea de PCBs e outros módulos eletrônicos

· Mais conectores e interfaces

· Roteamento interno de cabos

· Disposição espacial entre componentes eletrônicos

· Suportes de montagem internos

· Componentes eletrônicos que requerem um determinado espaço de dissipação de calor

Portanto, este chassi de 73,5 mm é mais adequado para equipamentos eletrônicos industriais com módulos mais funcionais e estruturas internas mais complexas.

Campos Aplicáveis

Comparado com o chassi de controle industrial de 70 mm, este produto de 73,5 mm não se limita ao "controle industrial" em si, mas é mais adequado como plataforma de chassi de uso geral para equipamentos eletrônicos industriais.

1. Equipamento de controle eletrônico industrial

Adequado para equipamentos eletrônicos industriais contendo internamente placas de controle, módulos de interface e vários componentes eletrônicos.

A altura interna de 73,5 mm pode fornecer espaço de montagem mais amplo para placas de controle e outros componentes.

2. Equipamentos de aquisição e processamento de dados industriais

Adequado para aquisição de dados, processamento de sinais, comunicação de dados e equipamentos similares.

Para equipamentos que necessitam de instalação de PCBs, módulos de interface e estruturas de conexão interna, o comprimento e a largura do chassi podem ser customizados de acordo com as dimensões da PCB.

3. Equipamento de comunicação industrial

Adequado para comunicação industrial, conversão de interface e equipamentos eletrônicos de controle de comunicação.

Os painéis frontal e traseiro podem ser usinados de acordo com o layout do RJ45, portas seriais, interfaces de comunicação e outros conectores.

4. Módulos eletrônicos de equipamentos de automação

Pode servir como módulo de controle eletrônico independente ou chassi de módulo de função em equipamentos de automação.

Os slots internos para cartões e ranhuras de montagem podem ajudar a organizar diferentes componentes eletrônicos de acordo com a estrutura do equipamento.

5. Processamento de Sinais e Módulos Eletrônicos

Adequado para equipamentos de processamento de sinais que precisam instalar vários módulos eletrônicos, PCBs e conectores internamente.

Comparado com chassis de baixa altura, 73,5 mm pode fornecer mais espaço interno, facilitando combinações de módulos mais complexas.

6. Equipamento de instrumentos eletrônicos industriais

Para equipamentos que precisam integrar placas de circuito, interfaces e componentes eletrônicos internos em um chassi independente, a integração do dispositivo pode ser alcançada por meio de comprimento e largura personalizados e aberturas de painel.

Itens personalizáveis

Capacidade de usinagem CNC de 3 eixos

Boyuan Hardware atualmente usa usinagem CNC de 3 eixos e pode realizar usinagem de precisão correspondente em perfis e painéis de alumínio.

De acordo com os desenhos do produto, pode ser realizado o seguinte:

· Aberturas CNC

· Usinagem de furos de montagem

· Usinagem de furo roscado

· Furos escareados

· Furos escareados

· Usinagem da área de interface

· Usinagem de furos de botão

· Usinagem de furo com luz indicadora

· Usinagem da área de exibição

· Usinagem de logotipo e marcação

· Outras usinagens estruturais de painéis

Para equipamentos eletrônicos industriais que exigem múltiplas interfaces ou layouts complexos de painéis, a usinagem pode ser realizada de acordo com desenhos reais.

Processo de Produção

Desenhos do produto → Confirme a altura fixa de 73,5 mm → Confirme o comprimento/largura → Confirme o PCB e a estrutura interna → Usinagem de perfil de alumínio → Corte de comprimento fixo → Usinagem CNC de 3 eixos → Usinagem do painel frontal e traseiro → Tratamento de superfície → Inspeção de dimensão e aparência → Montagem → Inspeção do produto acabado → Embalagem

Antes da produção formal, o seguinte pode ser confirmado de acordo com os desenhos do cliente:

· Dimensões externas do chassi

· Dimensões da PCB

· Posições dos slots de cartão

· Posições de montagem internas

· Interfaces do painel frontal e traseiro

· Método de montagem

· Estrutura de dissipação de calor

· Tratamento de superfície e cor

Isto reduz problemas de incompatibilidade estrutural durante a montagem subsequente.

Inspeção de Qualidade

Durante a produção do produto, o seguinte pode ser realizado de acordo com os requisitos reais:

· Inspeção de aparência

· Inspeção de comprimento, largura e altura

· Inspeção de dimensões de usinagem CNC

· Inspeção da posição do furo

· Inspeção de rosca

· Inspeção de montagem do painel

· Inspeção de tratamento de superfície

· Inspeção de montagem do produto acabado

O foco está na verificação das dimensões do chassi, estruturas de montagem da PCB, posições da interface e ajuste da montagem.

Mostra de oficina

Perguntas frequentes

Q1: 73,5 mm é a altura fixa do chassi?

Sim. A altura desta série é fixa de 73,5 mm, e o comprimento e a largura podem ser personalizados de acordo com os requisitos do equipamento.

Q2: O comprimento e a largura podem ser personalizados?

Sim. O comprimento e a largura podem ser personalizados de acordo com as dimensões da PCB, componentes eletrônicos internos e dimensões gerais do equipamento.

Q3: O chassi possui slots internos para placas PCB?

Sim. A estrutura do produto é fornecida com slots para cartões PCB, que podem ser combinados de acordo com as dimensões reais do PCB e métodos de montagem.

Q4: Vários módulos eletrônicos podem ser instalados internamente?

Sim. O espaço interno de 73,5 mm é relativamente amplo, adequado para equipamentos que necessitam instalar múltiplas PCBs, módulos eletrônicos, conectores e cabeamento interno.

Q5: As interfaces podem ser usinadas nos painéis frontal e traseiro?

Sim. Os painéis frontal e traseiro podem ser usinados com furos de interface, furos de montagem, furos roscados, furos de botão, furos de luz indicadora e outras estruturas através de CNC de 3 eixos.

Q6: O chassi eletrônico industrial de alumínio extrudado de 73,5 mm pode ser feito em cores diferentes?

Sim. A cor das peças de alumínio pode ser personalizada de acordo com os requisitos do produto, e a solução específica de tratamento de superfície pode ser confirmada de acordo com os requisitos do projeto.

Q7: Quantos eixos tem o seu CNC?

Atualmente, a usinagem CNC de 3 eixos é usada principalmente.

Q8: O chassi pode ser personalizado de acordo com meus desenhos de PCB?

O comprimento do chassi, largura, slots de cartão e estruturas de montagem podem ser confirmados de acordo com os desenhos do produto, dimensões da PCB e requisitos de montagem interna fornecidos pelo cliente.
