Chassi de extrusão de alumínio compacto de 35 mm para aplicações eletrônicas

Este chassi compacto de extrusão de alumínio de 35 mm para aplicações eletrônicas adota uma estrutura de perfil de alumínio. A altura é fixada em 35 mm e o comprimento e a largura podem ser personalizados de acordo com as dimensões da PCB, layout dos componentes internos e requisitos de instalação do equipamento.

O interior do chassi possui slots para placas PCB e ranhuras de montagem, usados ​​para posicionamento de PCB, bem como montagem de módulos eletrônicos internos e peças estruturais. Ao mesmo tempo, a estrutura do perfil de alumínio possui certa capacidade de dissipação de calor, atendendo ao suporte estrutural e às necessidades básicas de dissipação de calor de pequenos dispositivos eletrônicos.

A altura compacta de 35 mm é adequada para equipamentos eletrônicos que precisam controlar o volume geral do dispositivo e ao mesmo tempo exigir uma certa quantidade de espaço interno de montagem. Ao personalizar o comprimento e a largura do chassi, as dimensões do chassi podem ser ajustadas para se ajustarem melhor ao PCB real e ao layout dos componentes internos.

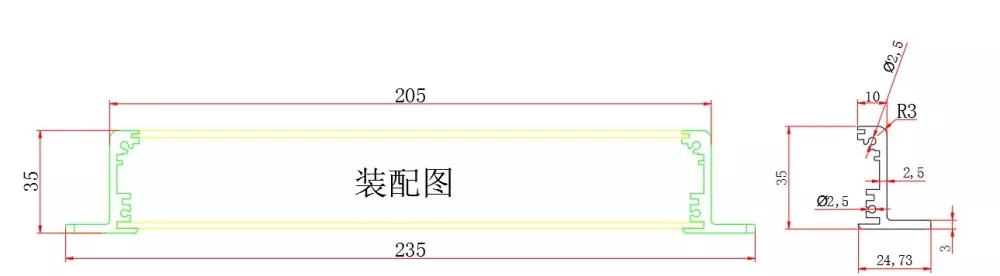

Estrutura do Produto

Lógica Estrutural

Altura fixa de 35 mm → personalização de comprimento e largura → slots para placas PCB → ranhuras de montagem internas → estrutura de dissipação de calor → usinagem do painel frontal e traseiro → montagem do chassi

Principais vantagens

1. Altura fixa de 35 mm, equilibrando dimensões compactas e espaço interno

A altura de 35 mm mantém um perfil de dispositivo relativamente compacto, ao mesmo tempo que fornece espaço de montagem mais razoável para PCBs e componentes eletrônicos internos do que chassis de altura extremamente baixa.

Adequado para produtos com requisitos de dimensões gerais do dispositivo que ainda precisam de um determinado espaço de layout de componentes internamente.

2. Comprimento e largura personalizáveis ​​de acordo com o equipamento real

A principal característica deste produto não é uma dimensão fixa de comprimento e largura, mas sim:

Altura fixa de 35 mm + comprimento personalizável + largura personalizável.

O comprimento e a largura do chassi podem ser determinados de acordo com os seguintes fatores:

• Dimensões da placa de circuito impresso
• Layout do componente
• Posições de interface
• Número de módulos internos
• Método de montagem
• Requisitos gerais de dimensão do dispositivo

Isso evita o desperdício de espaço interno para caber em um chassi padrão.

3. Slots de cartão PCB integrados

O interior do chassi é fornecido com slots para placas PCB, que podem ser usados ​​para posicionamento e montagem da placa de circuito.

Para produtos eletrônicos que precisam integrar a PCB diretamente no chassi do perfil de alumínio, os slots para cartões ajudam a determinar a posição da PCB e reduzem a necessidade de estruturas de fixação adicionais.

4. Ranhuras de montagem internas suportam layout flexível

As ranhuras de montagem internas podem ser usadas para montar diferentes peças estruturais internas.

De acordo com o design do produto, o layout interno pode ser realizado em torno da PCB, módulos eletrônicos e outros componentes, fazendo um uso mais racional do espaço limitado de 35 mm de altura.

5. Estrutura de perfil de alumínio equilibra suporte e dissipação de calor

O corpo do perfil de alumínio pode fornecer uma estrutura de chassi estável, enquanto o próprio alumínio tem boa condutividade térmica.

Para pequenos dispositivos eletrônicos, o projeto de dissipação de calor pode ser realizado em combinação com a estrutura do perfil e o layout dos componentes internos.

6. Painéis frontal e traseiro usináveis ​​de acordo com as interfaces do dispositivo

Os painéis frontal e traseiro podem ser usinados em CNC de acordo com a estrutura real do dispositivo, por exemplo:

• Furos de interface de energia
• Furos de interface USB
• Furos na interface de comunicação
• Furos de luz indicadora
• Buracos de botão
• Furos de montagem
• Outros furos de formato especial

Isto permite que o chassi corresponda ao layout da interface de dispositivos eletrônicos específicos.

Especificações Técnicas

Por que escolher uma altura fixa de 35 mm?

Para chassis de dispositivos eletrônicos, menor nem sempre é melhor.

Se o chassi estiver muito baixo, poderá limitar:

• Layout da placa de circuito impresso
• Altura do componente
• Montagem de interface
• Projeto estrutural interno
• Espaço de dissipação de calor

A altura de 35 mm mantém o dispositivo compacto, ao mesmo tempo que fornece espaço de layout mais generoso para PCBs internos e componentes eletrônicos do que estruturas ultrabaixas.

Ao mesmo tempo, o comprimento e a largura podem ser personalizados de forma independente, de modo que o chassi possa ser projetado de acordo com as dimensões reais da PCB, em vez de ter a PCB adaptada a um gabinete fixo.

Campos Aplicáveis

Este chassi compacto de extrusão de alumínio de 35 mm para aplicações eletrônicas é recomendado para se concentrar em dispositivos eletrônicos pequenos e compactos que exigem uma certa quantidade de espaço interno, em vez de cobrir amplamente todos os equipamentos industriais.

1. Pequenos Módulos de Controle

Adequado para pequenos módulos de controle que precisam integrar PCBs, circuitos de controle e interfaces em um chassi independente.

A altura de 35 mm pode reduzir o espaço total ocupado pelo dispositivo, enquanto o comprimento e a largura personalizados correspondem à placa de circuito interno.

2. Módulos de aquisição de dados e processamento de sinais

Para dispositivos que precisam instalar PCBs, interfaces e circuitos de processamento de dados, os slots de cartão internos podem ser usados ​​para posicionamento de PCB e o layout da interface pode ser concluído por meio de painéis personalizados.

3. Dispositivos de interface de comunicação

Adequado para pequenos dispositivos de comunicação, conversão de sinal e expansão de interface.

O comprimento e a largura do chassi podem ser ajustados de acordo com o número de interfaces, dimensões da PCB e espaço de montagem.

4. Módulos eletrônicos incorporados

Adequado para módulos eletrônicos que precisam ser instalados dentro de outros equipamentos, gabinetes de controle ou espaços de montagem limitados.

A estrutura compacta pode ajudar a controlar o espaço ocupado pelo dispositivo, mantendo ao mesmo tempo o espaço de montagem interno necessário.

5. IoT e dispositivos eletrônicos inteligentes

Para pequenos dispositivos eletrônicos IoT que precisam integrar PCBs, módulos de comunicação, fontes de alimentação e interfaces externas, a altura fixa de 35 mm pode atingir um equilíbrio entre as dimensões do dispositivo e o layout interno.

Itens personalizáveis

Usinagem CNC de 3 eixos

Para o chassi de perfil de alumínio de 35 mm, a usinagem de precisão subsequente do perfil e dos painéis pode ser concluída com usinagem CNC de 3 eixos.

O conteúdo de usinagem pode incluir:

• Aberturas CNC
• Perfuração
• Tocando
• Usinagem de furo de montagem
• Usinagem de furo de interface
• Furos de formato especial no painel
• Furos escareados/escareados
• Usinagem de logotipo e marcação
• Outras usinagens estruturais exigidas pelos desenhos

Os itens reais de usinagem são determinados de acordo com os desenhos e estrutura do produto.

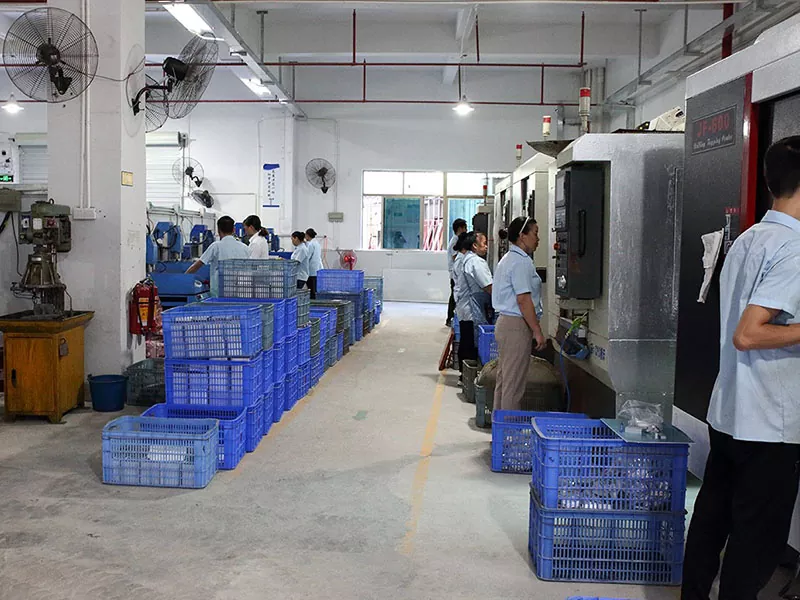

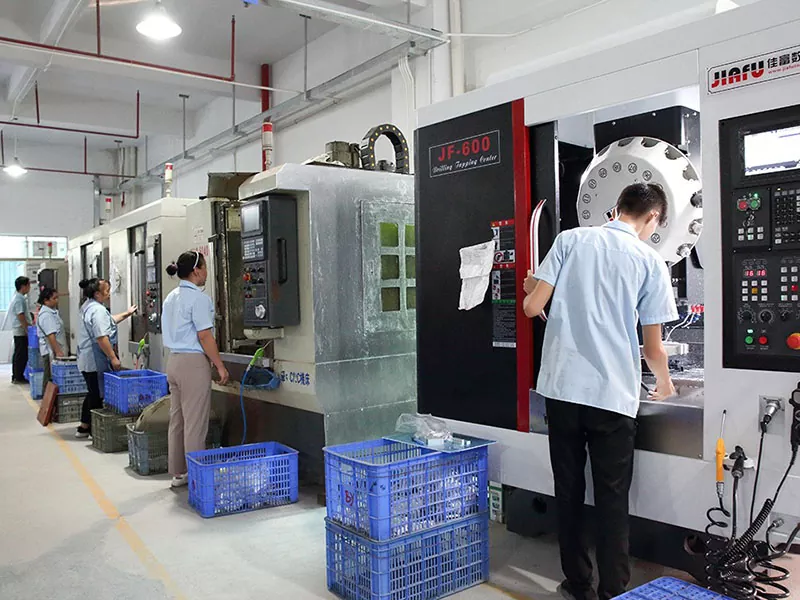

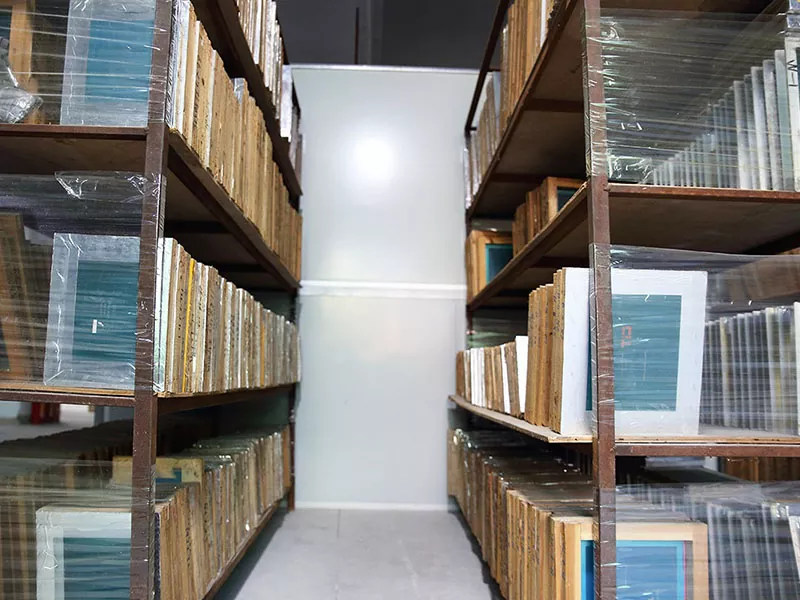

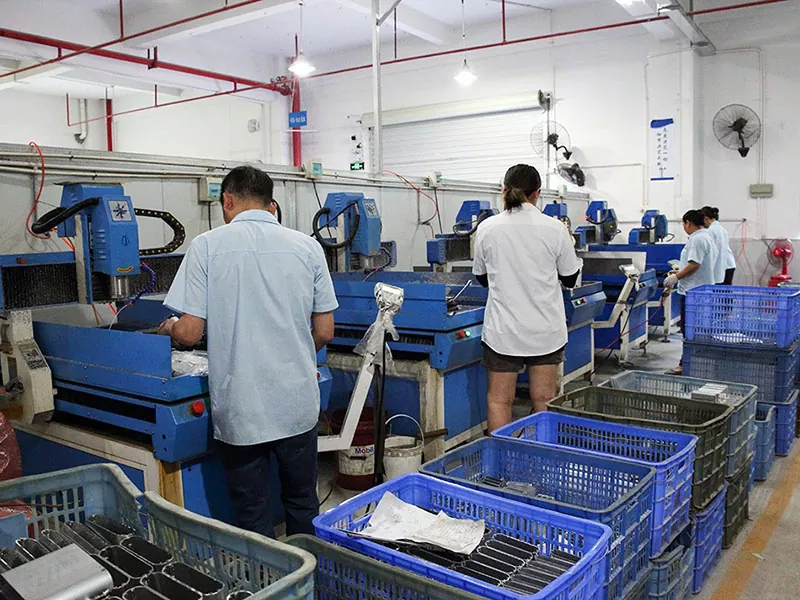

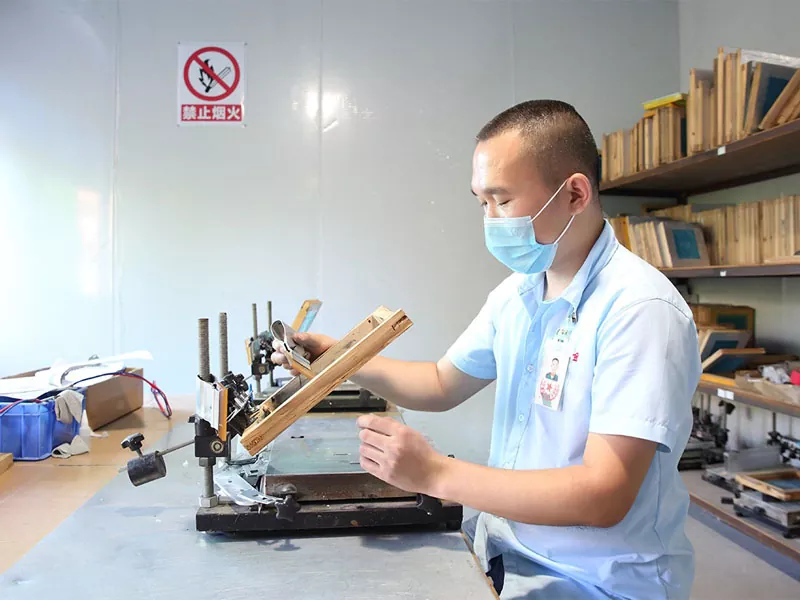

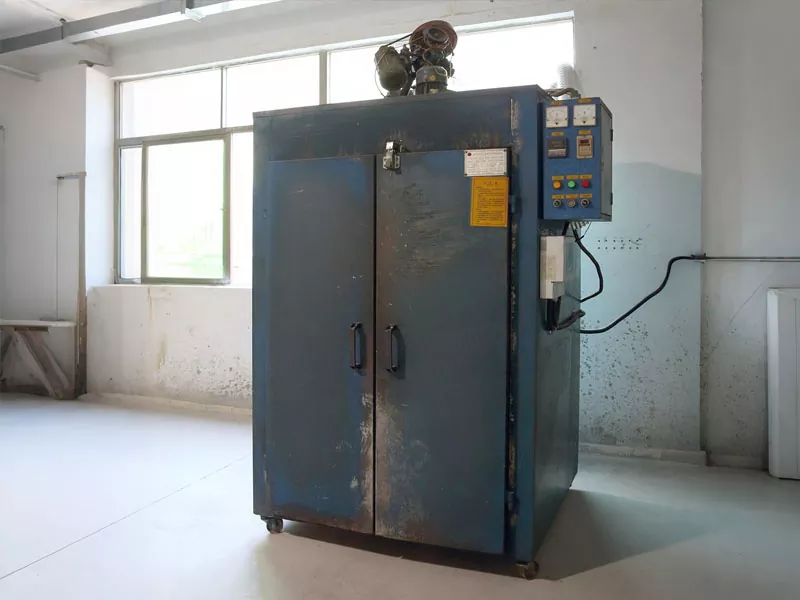

Mostra de oficina

Inspeção de Qualidade

De acordo com os requisitos do produto, pode ser realizado o seguinte:

• Inspeção da aparência do perfil
• Inspeção de dimensão de comprimento
• Inspeção de dimensões de usinagem CNC
• Inspeção da posição do furo
• Inspeção de rosca
• Inspeção de dimensão e aparência do painel
• Inspeção de aparência de tratamento de superfície
• Inspeção de montagem
• Inspeção da aparência do produto acabado

Para produtos com requisitos explícitos de tolerância dimensional, a inspeção pode ser realizada de acordo com desenhos do cliente e requisitos técnicos.
