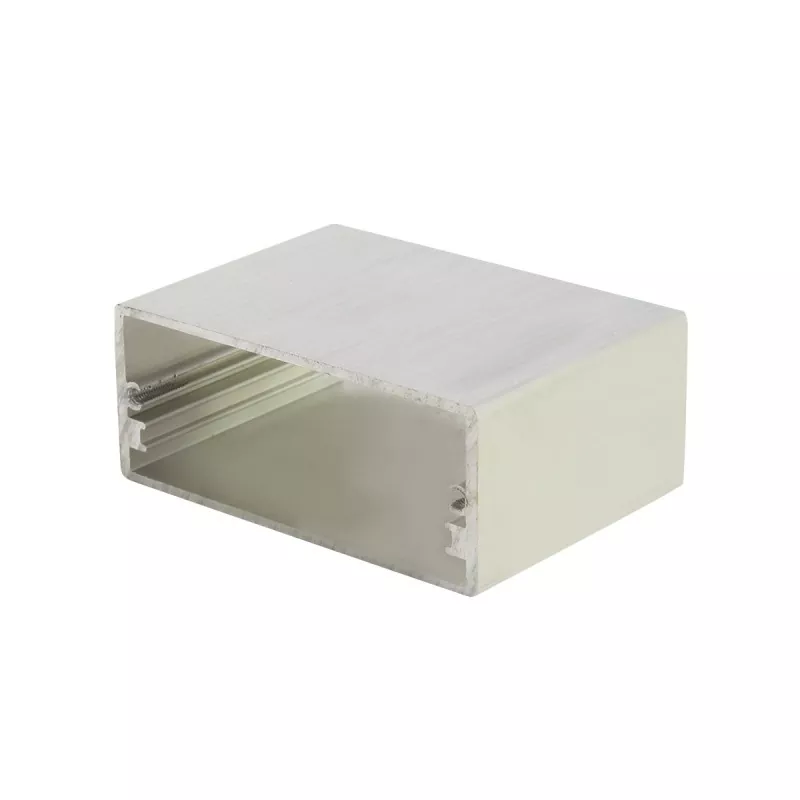

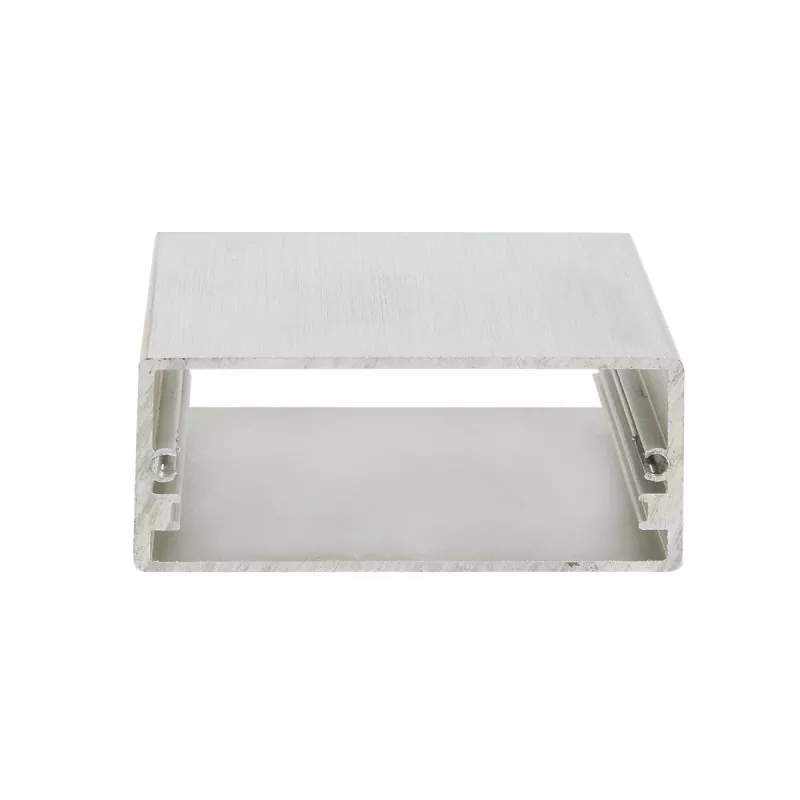

Gabinete de alumínio do módulo GPS de 58×24mm

Gabinete de alumínio do módulo GPS de 58×24mm — uma caixa larga e fina de alumínio extrudado que adiciona um pouco mais de largura para posicionamento e medição de componentes eletrônicos. A largura de 58 mm excede os perfis comuns de 52-57 mm, permitindo PCBs maiores, telas maiores e mais módulos de função lado a lado, enquanto a altura de 24 mm mantém uma aparência fina e elimina pequenos transformadores, capacitores eletrolíticos (normalmente 18-22 mm), relés e componentes de altura média.

O corpo do perfil é cortado no comprimento necessário e completado com placas finais, usinagem CNC e processos relacionados. Os slots internos para placas permitem que a PCB deslize e seja fixada sem parafusos extras, oferecendo uma velocidade de montagem que outros tipos de gabinete não conseguem igualar.

Comparado com caixas de plástico, o corpo de alumínio oferece melhor resistência estrutural e acabamento metálico e suporta interfaces usinadas em CNC, furos de montagem, furos roscados, furos de antena SMA e slots de dissipação de calor.

Boyuan Hardware, com mais de 20 anos de experiência e uma fábrica de aproximadamente 10.000㎡, fornece corte, CNC, perfuração, rosqueamento, tratamento de superfície, gravação a laser, serigrafia, inspeção e montagem.

Recursos do produto

01 | 58×24mm de largura e design fino

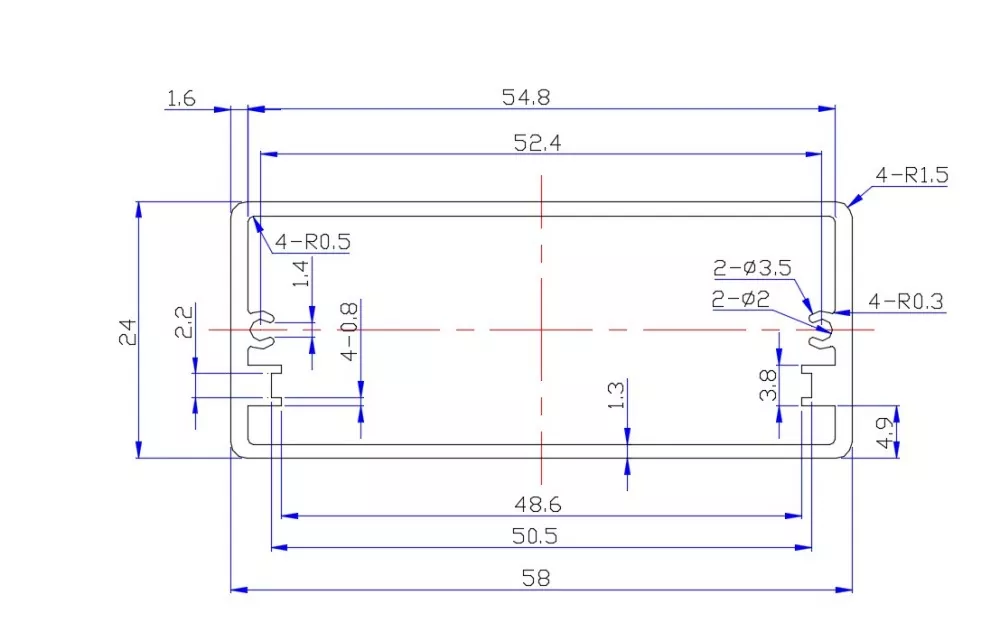

A seção transversal de 58 mm de largura x 24 mm de altura oferece amplo espaço de embalagem para equipamentos eletrônicos.

A largura de 58 mm é mais larga do que as especificações comuns de 52-57 mm, acomodando layouts de PCB maiores e suportando mais módulos de função lado a lado e design de interface, atendendo aos requisitos de layout de entrada/saída multicanal; a altura de 24 mm mantém uma aparência fina do dispositivo, ao mesmo tempo que fornece amplo espaço para montagem de componentes, acomodando pequenos transformadores, capacitores eletrolíticos (normalmente de 18 a 22 mm de altura), relés e componentes de altura média, suportando as necessidades de integração de sistemas de circuitos relativamente complexos.

02 | Estrutura de extrusão de alumínio

O corpo do gabinete é formado por extrusão de perfil de liga de alumínio. O tamanho da seção transversal do invólucro de extrusão de alumínio é fixo, enquanto o comprimento pode ser cortado de acordo com os requisitos reais do produto. Portanto, o mesmo gabinete de especificação pode se adaptar a PCBs e módulos eletrônicos de diferentes comprimentos. Esta estrutura é especialmente adequada para produtos eletrônicos que requerem desenvolvimento em série.

03 | Adequado para montagem em PCB

O invólucro eletrônico de extrusão de alumínio pode ser projetado com slots de montagem ou estruturas de suporte correspondentes de acordo com a estrutura interna, para instalação de PCBs e outros componentes eletrônicos. O interior é equipado de série com slots para placas de circuito e a PCB pode ser inserida e fixada diretamente sem parafusos adicionais.

04 | Suporte para usinagem CNC personalizada

O perfil padrão é apenas o ponto de partida. A Boyuan Hardware pode realizar usinagem CNC no gabinete de alumínio de 58 × 24 mm de acordo com os desenhos do cliente, incluindo:

• Aberturas de interface (USB, RJ45, plugues de aviação, interfaces BNC, interfaces de energia, interfaces de antena SMA, etc.)
• Furos de parafuso e furos de posicionamento
• Furos roscados e furos rebaixados
• Slots de dissipação de calor e orifícios de ventilação
• Aberturas de janela de tela
• Orifícios de botão e orifícios de interruptor
• Furos de montagem e furos de montagem na parede
• Sulcos e degraus
• Chanfrar
• Outras estruturas personalizadas

05 | Comprimento personalizável de acordo com o produto

58×24mm é a especificação da seção transversal do gabinete e o comprimento do produto pode ser cortado de acordo com as dimensões reais do equipamento. O comprimento usinável específico é confirmado de acordo com o material, tratamento de superfície e requisitos do produto.

06 | Desempenho eficiente de dissipação de calor

A liga de alumínio possui excelente condutividade térmica. Combinado com o design de corpo largo de 58 mm, ele pode efetivamente ajudar os componentes internos a dissipar o calor e prolongar a vida útil do equipamento.

07 | Gabinete de metal combina estrutura e aparência

A liga de alumínio é leve e tem bom desempenho estrutural, mantendo uma textura metálica natural. Através de tratamentos de superfície como escovação, jato de areia e anodização, diferentes efeitos de aparência podem ser obtidos, conferindo aos equipamentos eletrônicos uma aparência de produto mais profissional.

Especificações Técnicas

Observação: Classes específicas de materiais, espessura de parede, faixas de comprimento, tolerâncias dimensionais e cores de tratamento de superfície estarão sujeitas aos desenhos reais do produto e aos requisitos do pedido.

Para quais produtos o gabinete de alumínio de 58 × 24 mm é adequado?

O gabinete de alumínio do módulo GPS de 58 × 24 mm pertence à categoria de gabinete de alumínio fino de corpo largo - a largura de 58 mm acomoda PCBs maiores e mais módulos de função lado a lado; a altura de 24 mm mantém uma aparência elegante, proporcionando amplo espaço interno. Esta especificação é amplamente utilizada em instrumentos e medidores, comunicações de energia, engenharia de metrô, equipamentos médicos, sistemas de endereço público e outras indústrias.

1. Instrumentos, medidores e equipamentos de medição

58×24mm é uma solução de embalagem ideal para produtos de instrumentos e medidores:

• Níveis digitais/inclinômetros digitais
• Gabinetes de instrumentos e medidores
• Instrumentos de aquisição de dados
• Gabinetes para geradores de sinal
• Analisadores de potência
• Equipamento de teste
• Instrumentos de medição de precisão

Por que 58×24mm é adequado para instrumentos e medidores? 58×24mm é uma especificação de tamanho clássica para instrumentos de medição como níveis digitais e inclinômetros – a largura de 58mm é mais larga que 57mm, acomodando telas LCD maiores e placas de circuito de medição mais complexas. A altura de 24 mm proporciona uma espessura de aderência confortável e o invólucro em liga de alumínio oferece excelente resistência ao impacto e à torção, garantindo a precisão da medição.

2. GPS/GPRS e equipamento de rastreamento de posicionamento

• Gabinetes de módulos GPS/GPRS
• Rastreadores GPS de veículos
• Dispositivos de posicionamento e rastreamento de ativos
• Módulos de posicionamento externo
• Pequenas caixas de junção eletrônicas

Por que 58×24mm é adequado para rastreadores GPS? Os dispositivos de rastreamento GPS precisam de um layout de PCB mais amplo para acomodar módulos GPS, módulos de comunicação, antenas e baterias. A largura de 58 mm oferece espaço de montagem mais amplo e a espessura de 24 mm é adequada para esconder dentro de veículos ou equipamentos.

3. Módulos de comunicação e equipamentos sem fio

• Módulos de comunicação
• Plataformas sem fio
• Módulos de conversão de sinal
• Gabinetes amplificadores de sinal
• Terminais de plataforma sem fio
• Módulos de transmissão de dados
• Servidores de vídeo
• Roteadores, receptores sem fio

4. Caixas de Blindagem e Aplicações Anti-Interferência

O invólucro de alumínio de 58×24mm pode servir como uma boa solução de blindagem eletromagnética:

• Caixas de blindagem eletrônica
• Gabinetes para dispositivos anti-interferência
• Blindagem do módulo de alta frequência
• Caixas de proteção de circuito de precisão

O próprio material de liga de alumínio tem bom desempenho de blindagem eletromagnética, evitando efetivamente a interferência eletromagnética.

5. Módulos de potência

• Gabinetes de fonte de alimentação para veículos
• Gabinetes do inversor
• Carcaças de alumínio do retificador
• Módulos conversores DC-DC
• Troca de módulos de fonte de alimentação

6. Módulos de Controle e Automação Industrial

• Controladores industriais
• Módulos de controlador lógico programável (PLC)
• Módulos de controle de movimento
• Módulos de expansão de E/S
• Equipamento de controle de automação

7. Equipamento Médico

• Gabinetes para equipamentos médicos
• Módulos de teste
• Módulos de equipamentos de monitoramento
• Instrumentos médicos portáteis

8. Endereço público e equipamento de áudio

• Equipamento de sistema de endereço público
• Circuitos amplificadores
• Equipamento de áudio

O que pode ser personalizado para o gabinete de alumínio de 58 × 24 mm?

Tratamento de superfície

Anodização

A anodização é um dos métodos de tratamento de superfície comumente usados ​​para gabinetes de alumínio. Ele pode alterar a aparência e as propriedades da superfície de alumínio e obter diferentes efeitos de cores.

Jateamento de areia

O jato de areia pode formar uma textura fosca uniforme na superfície do alumínio, adequada para equipamentos eletrônicos industriais e gabinetes de instrumentos.

Escovação

A escovação pode formar texturas metálicas regulares, permitindo que o produto mantenha uma textura óbvia de liga de alumínio.

Gravação a Laser

O seguinte pode ser usinado na superfície do gabinete de alumínio do módulo GPS de 58 × 24 mm:

• Logotipo
• Modelo do produto
• Identificação da interface
• Número do produto
• Texto e padrões

Impressão em serigrafia

Adequado para usinagem de logotipos multicoloridos, texto e identificação de funções.

Usinagem personalizada de gabinete de alumínio profissional

Nós não apenas produzimos gabinetes de alumínio padrão, mas também podemos personalizar de acordo com as estruturas do produto do cliente.

Os clientes só precisam fornecer:

Desenhos 2D/modelos 3D/amostras físicas/dimensões do produto

Podemos então realizar a avaliação da usinagem de acordo com os requisitos reais do produto.

A usinagem CNC atende a requisitos fora do padrão

Para produtos que não podem ser atendidos diretamente pelo perfil padrão de 58×24mm, a personalização pode ser obtida por meio de usinagem CNC subsequente.

Por exemplo:

Aberturas de interface + janelas de tela + furos de montagem + furos roscados + slots de dissipação de calor + ranhuras + degraus + logotipo

Todos podem ser usinados de acordo com desenhos do cliente.

Guia de seleção de produtos

Se a largura do seu PCB estiver próxima de 58 mm

58×24mm é a escolha ideal – a largura de 58mm oferece espaço de roteamento de PCB mais amplo e mais layout de interface lado a lado, e é mais larga do que as especificações comuns de 52-57mm.

Se o seu dispositivo for um instrumento ou medidor

58×24mm é uma especificação clássica para níveis digitais, inclinômetros, instrumentos de teste e outros equipamentos de medição. A largura de 58 mm acomoda telas maiores e placas de circuito mais complexas, e a espessura de 24 mm proporciona uma aderência confortável.

Se o seu dispositivo contiver componentes de altura média

A altura de 24 mm pode acomodar pequenos transformadores, capacitores eletrolíticos (18-22 mm), relés e componentes de altura média, adequados para equipamentos eletrônicos que requerem certo espaço vertical interno.

Se o seu dispositivo precisar de uma aparência elegante

A altura de 24 mm mantém uma aparência esbelta ao mesmo tempo que proporciona amplo espaço interno, equilibrando estética e integridade funcional.

Se você precisar de compatibilidade com múltiplas interfaces

A largura de 58 mm suporta layout lado a lado de múltiplas interfaces, como RJ45, plugues de aviação, interfaces de antena BNC, USB e SMA, adequadas para equipamentos de comunicação e medição que exigem interfaces ricas.

Se o seu dispositivo precisar de boa dissipação de calor

O gabinete de liga de alumínio possui excelente condutividade térmica. Combinado com o design de corpo largo de 58 mm, pode ajudar efetivamente os componentes internos a dissipar o calor.

Se os comprimentos do PCB forem diferentes

O perfil pode ser cortado de acordo com o comprimento do produto, e a mesma especificação de seção transversal pode se adaptar a produtos de diferentes comprimentos.

Mostra de oficina

Perguntas frequentes

1. Para quais produtos o gabinete de alumínio de 58 × 24 mm é adequado?

58×24mm pertence à categoria de gabinetes finos de alumínio de corpo largo. As principais aplicações incluem instrumentos e medidores (níveis digitais, inclinômetros), módulos GPS/GPRS, módulos de comunicação, caixas de blindagem, gabinetes de fonte de alimentação de veículos, servidores de vídeo, plataformas sem fio, gabinetes de inversores, equipamentos médicos, sistemas de endereços públicos, etc. A largura de 58 mm fornece espaço de layout de PCB mais amplo e a altura de 24 mm acomoda componentes de altura média, mantendo uma aparência elegante.

2. 58×24mm é o comprimento do gabinete?

O nº 58×24mm refere-se ao tamanho da seção transversal do gabinete (largura x altura). O comprimento do produto pode ser cortado de acordo com o equipamento real e o comprimento do PCB.

3. O comprimento do gabinete de alumínio de 58 × 24 mm pode ser personalizado?

Sim. O comprimento do invólucro de extrusão de alumínio pode ser cortado de acordo com os requisitos do produto. O comprimento específico precisa ser confirmado em combinação com o material, tratamento de superfície e estrutura do produto.

4. A altura de 24 mm pode acomodar capacitores eletrolíticos?

Sim. Os capacitores eletrolíticos comuns têm geralmente 18-22 mm de altura e a altura interna de 24 mm pode acomodá-los totalmente. É necessária confirmação específica de acordo com as dimensões do seu componente.

5. Qual é a diferença entre 58 mm de largura e 57 mm?

58 mm é 1 mm mais largo que 57 mm. Embora a diferença seja pequena, ela fornece espaço mais amplo para roteamento de PCB e facilita a acomodação de monitores maiores ou mais interfaces lado a lado.

6. 58×24mm é adequado para níveis digitais?

Muito adequado. Instrumentos de medição como níveis digitais e inclinômetros geralmente usam gabinetes de liga de alumínio de 58×24mm. A largura de 58 mm acomoda telas grandes e a espessura de 24 mm proporciona uma aderência confortável.

7. Podem ser feitos furos para dissipação de calor na caixa de alumínio?

Sim. A Boyuan Hardware pode usinar slots de dissipação de calor, orifícios de ventilação e outras estruturas de dissipação de calor de acordo com os desenhos do cliente para ajudar o equipamento a dissipar o calor.

8. As interfaces de antena SMA podem ser usinadas?

A usinagem CNC pode ser realizada nas posições de interface correspondentes de acordo com os desenhos do cliente. A largura de 58 mm pode acomodar o layout lado a lado de múltiplas interfaces. Se é especificamente adequado para usinagem precisa ser confirmado de acordo com as dimensões da interface e a estrutura do gabinete.

9. Um PCB pode ser instalado?

Sim. O gabinete de alumínio de 58 × 24 mm é equipado como padrão com slots para placas de circuito interno e o PCB pode ser inserido e fixado diretamente sem parafusos adicionais. As estruturas de montagem correspondentes também podem ser projetadas de acordo com as dimensões da PCB e o método de montagem.

10. E se 58×24mm não for adequado para minha PCB?

Você pode nos enviar as dimensões do PCB, estrutura do produto ou modelo 3D. A Boyuan Hardware pode ajudar a confirmar se a especificação 58 × 24 mm é adequada de acordo com as dimensões reais e também pode escolher outras especificações de perfil de alumínio ou realizar usinagem personalizada.
