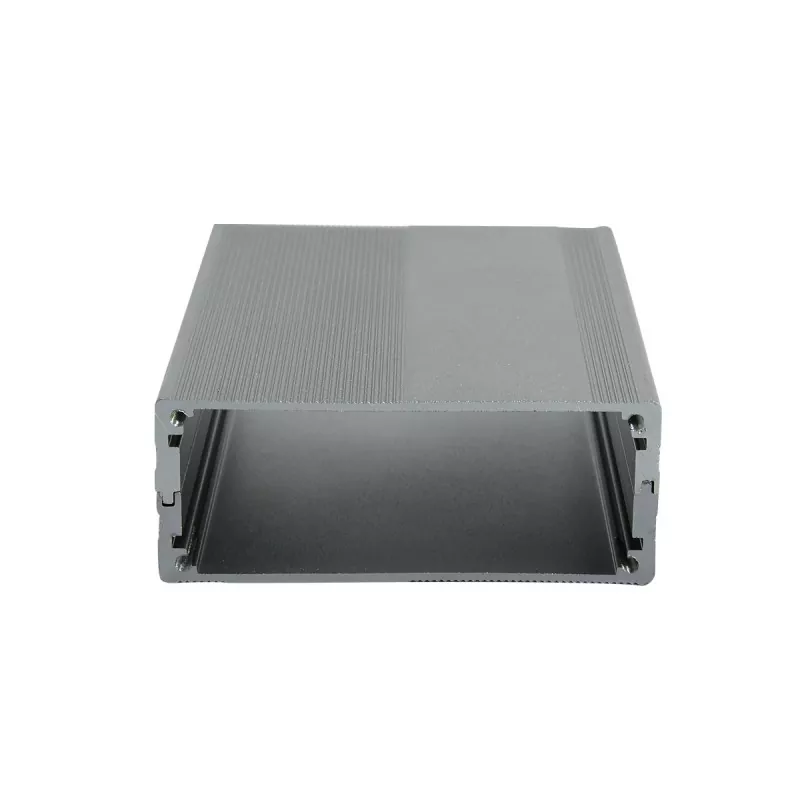

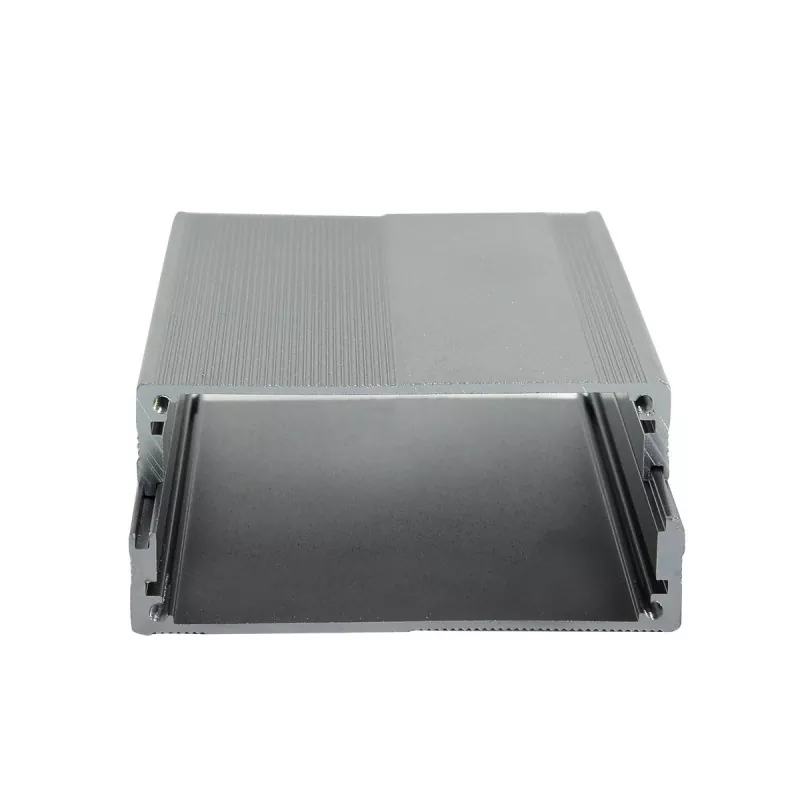

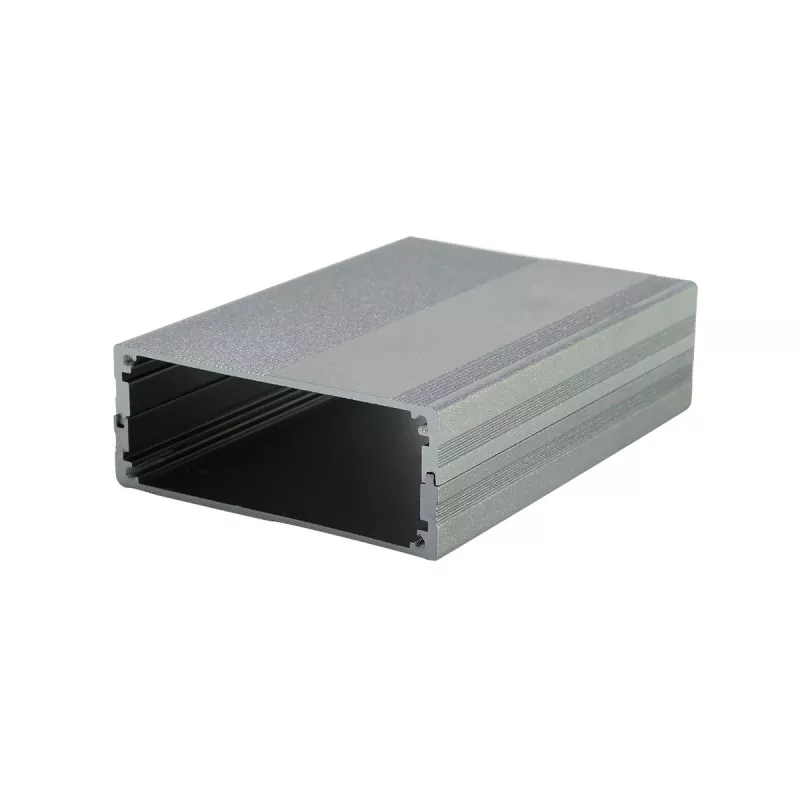

Fonte de alimentação médica de alumínio de 69 × 27 mm e gabinete do controlador

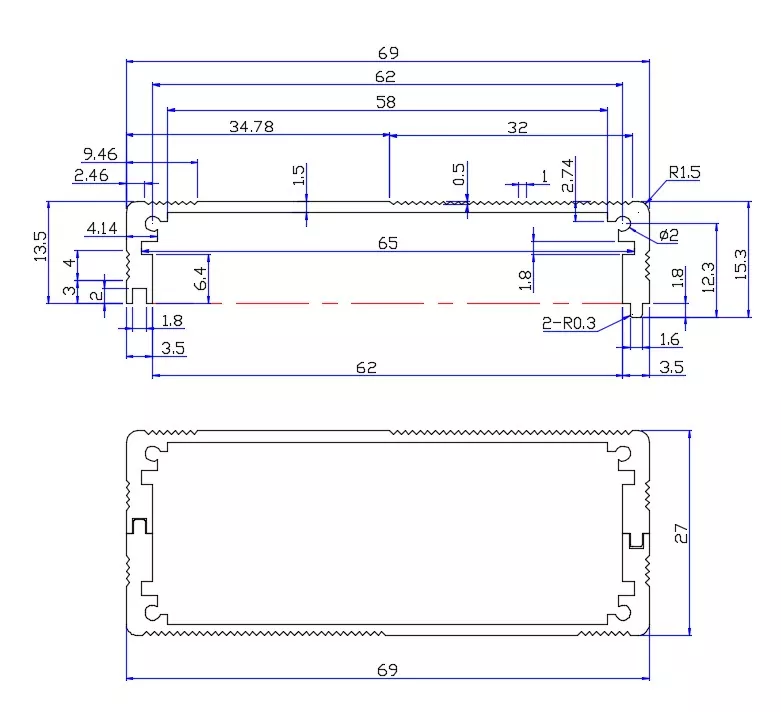

O invólucro de alumínio Boyuan 69 × 27 mm é um invólucro de dispositivo eletrônico de corpo largo e altura média formado por extrusão de perfil de liga de alumínio, com um tamanho de seção transversal externa de 69 mm (largura) × 27 mm (altura), e o comprimento pode ser personalizado arbitrariamente de acordo com os requisitos reais do equipamento.

O gabinete do controlador e fonte de alimentação médica de alumínio de 69 × 27 mm é formado por extrusão de perfil de alumínio, com tamanho de seção transversal do corpo principal fixo. Pode ser cortado de acordo com o comprimento real do equipamento, e a montagem final é concluída por meio de placas finais, usinagem CNC e outros processos de suporte. O interior da caixa é projetado com slots de placa de circuito padrão e a PCB pode ser inserida e fixada diretamente sem parafusos adicionais.

A Boyuan Hardware se concentra na fabricação de gabinetes de alumínio e chassis de alumínio há mais de 20 anos, com aproximadamente 10.000 metros quadrados de espaço de fábrica de produção, e pode fornecer usinagem de gabinetes de alumínio personalizados de acordo com desenhos do cliente, amostras ou requisitos de tamanho.

Principais vantagens

01 | Altura de 27 mm: os 3 mm críticos, mais de 24 mm

Os gabinetes largos de alumínio comuns no mercado têm, em sua maioria, 24 mm de altura. O 69×27mm aumenta a altura para 27mm, mantendo a largura de 69mm. Esses 3 mm extras podem parecer insignificantes, mas trazem uma diferença substancial – acomodando componentes como capacitores eletrolíticos com cerca de 25 mm de altura, pequenos transformadores e relés. Para equipamentos como fontes de alimentação médicas e controladores industriais que precisam acomodar componentes um pouco mais altos, 27 mm é a “altura dourada” que equilibra uma aparência elegante com integridade funcional.

02 | Adequado para cenários de fonte de alimentação médica e controlador

69×27mm foi aplicado de forma madura no mercado de gabinetes de fontes de alimentação médicas, controladores de dispositivos médicos, caixas de placas de circuito e cenários semelhantes. Os equipamentos médicos possuem requisitos rígidos de compatibilidade eletromagnética e dissipação de calor. O material de liga de alumínio oferece blindagem eletromagnética natural e vantagens de dissipação de calor, tornando-o uma escolha ideal para equipamentos eletrônicos médicos.

03 | Estrutura de extrusão de alumínio, personalização de comprimento flexível

O corpo do gabinete utiliza perfil de alumínio extrudado 6063-T5, com seção transversal fixa e o comprimento pode ser cortado arbitrariamente de acordo com as necessidades reais. O mesmo perfil pode se adaptar a PCBs de diferentes comprimentos, facilitando o desenvolvimento de produtos em série.

04 | Slots de cartão PCB padrão, montagem eficiente

O interior é equipado de série com slots para placas de circuito e o PCB pode ser inserido e fixado diretamente sem parafusos adicionais, melhorando muito a eficiência da montagem.

05 | Suporte para usinagem de precisão CNC

A usinagem secundária CNC pode ser realizada com base no perfil padrão:

• Aberturas de interface (USB, RJ45, plugues de aviação, interfaces de energia, etc.)
• Furos para parafusos, furos roscados, furos rebaixados
• Slots de dissipação de calor, orifícios de ventilação
• Orifícios de botão, orifícios de luz indicadora
• Aberturas de janela de tela
• Gravação a laser de logotipo, serigrafia

06 | Dissipação de calor de alumínio, prolongando a vida útil do equipamento

A liga de alumínio tem uma condutividade térmica de cerca de 200W/(m·K), que pode conduzir rapidamente o calor de dispositivos de energia internos, especialmente adequada para equipamentos com uma certa quantidade de geração de calor, como fontes de alimentação médicas e drivers de LED.

07 | Proteção IP54, adaptando-se a vários ambientes

O gabinete de alumínio de 69 × 27 mm pode atingir o nível de proteção IP54, à prova de poeira e respingos, adequado para cenários de uso médico, industrial, externo e outros.

08 | Blindagem Eletromagnética, Anti-Interferência

A própria liga de alumínio tem bom desempenho de blindagem eletromagnética, evitando efetivamente que interferências eletromagnéticas externas afetem os circuitos de precisão.

Especificações Técnicas

Cenários típicos de aplicação

1. Fontes de alimentação médica e controladores de dispositivos médicos

Esta é a direção de aplicação mais central e diferenciada para 69×27mm.

69×27mm foi verificado no mercado como uma especificação de alojamento madura para fontes de alimentação e controladores médicos. As fontes de alimentação médica geralmente precisam acomodar capacitores de filtro (as alturas podem chegar a 25 mm), transformadores e dissipadores de calor. A altura de 27 mm oferece espaço de montagem mais amplo do que 24 mm. A carcaça em liga de alumínio oferece bom desempenho de blindagem eletromagnética, atendendo aos requisitos EMC de equipamentos médicos, enquanto o material de alumínio é fácil de limpar e desinfetar, em conformidade com os padrões de higiene de equipamentos médicos.

Produtos aplicáveis: fontes de alimentação de comutação médica, placas de controle de dispositivos médicos, módulos de monitor, caixas de instrumentos de teste.

2. Módulos de potência industrial e drivers de LED

A fonte de alimentação médica de alumínio de 69 × 27 mm e o gabinete do controlador são amplamente utilizados nos campos de módulo de energia e driver de LED. Os módulos de potência precisam de um layout de PCB mais amplo para acomodar dispositivos de potência e múltiplas interfaces. A largura de 69 mm oferece amplo espaço para roteamento; a altura de 27 mm pode acomodar capacitores eletrolíticos e dissipadores de calor. O gabinete de liga de alumínio ajuda os dispositivos de energia a dissipar o calor com eficiência, prolongando a vida útil da fonte de alimentação.

Produtos aplicáveis: módulos de fonte de alimentação comutada, fontes de alimentação de driver de LED, adaptadores de energia industriais, conversores DC-DC.

3. Módulos GPS e equipamentos de rastreamento de posicionamento

69 × 27 mm é frequentemente usado para módulos GPS e gabinetes de equipamentos de rastreamento de posicionamento. Os dispositivos GPS precisam acomodar chips GPS, módulos de comunicação, antenas e baterias. A largura de 69 mm oferece amplo espaço para PCB e a espessura de 27 mm pode acomodar baterias de maior capacidade.

Produtos aplicáveis: módulos GPS/GPRS, rastreadores GPS de veículos, dispositivos de posicionamento de ativos, módulos de posicionamento externo.

4. Instrumentos e Controle Industrial

Os gabinetes de extrusão de alumínio são amplamente utilizados em instrumentos e medidores, eletrônicos, comunicações, automação, controle industrial e outras indústrias. O design de corpo largo e altura média de 69×27mm satisfaz as necessidades de exibição de tela grande dos produtos de instrumentos e fornece amplo espaço interno para acomodar circuitos de controle e módulos de potência.

Produtos aplicáveis: gabinetes de instrumentos e medidores, controladores industriais, módulos PLC, módulos de aquisição de dados, equipamentos de controle de automação.

5. Caixas de Blindagem e Aplicações Anti-Interferência

O desempenho da blindagem eletromagnética do material de liga de alumínio torna 69×27mm uma escolha ideal para caixas de blindagem de circuitos de precisão. O amplo espaço interno de 27 mm pode acomodar sistemas de circuitos complexos, evitando efetivamente interferências eletromagnéticas.

Produtos aplicáveis: caixas de blindagem eletrônica, gabinetes de dispositivos anti-interferência, blindagem de módulos de alta frequência, caixas de proteção de circuitos de precisão.

69×27mm vs 69×24mm: Como escolher?

Simplificando: se o seu dispositivo precisa acomodar capacitores eletrolíticos em torno de 25 mm, pequenos transformadores ou relés, escolha 69 × 27 mm; se for apenas uma placa de controle fina ou instrumento digital, 69×24mm é suficiente.

Conteúdo personalizável

Mostra de oficina

Perguntas frequentes

1. Qual é a diferença entre 69×27mm e 69×24mm?

27mm é 3mm mais alto que 24mm, com espaço interno mais amplo, acomodando componentes como capacitores eletrolíticos com cerca de 25mm de altura, pequenos transformadores e relés. 69×27mm é mais adequado para equipamentos como fontes de alimentação médicas e controladores que precisam de componentes um pouco mais altos.

2. 69 × 27 mm é adequado para fontes de alimentação médica?

Muito adequado. O gabinete do controlador e fonte de alimentação médica de alumínio de 69 × 27 mm foi verificado no mercado como uma especificação de invólucro madura para fontes de alimentação e controladores médicos. O material de liga de alumínio oferece boa blindagem eletromagnética e desempenho de dissipação de calor.

3. Este tamanho pode acomodar capacitores eletrolíticos?

Sim. Os capacitores eletrolíticos comuns têm geralmente 22-25 mm de altura e a altura interna de 27 mm pode acomodá-los totalmente. É necessária confirmação específica de acordo com as dimensões do seu componente.

4. 69×27mm é o comprimento do gabinete?

O número 69×27mm refere-se ao tamanho da seção transversal (largura × altura). O comprimento pode ser cortado arbitrariamente de acordo com os requisitos.

5. As aberturas das janelas de tela podem ser usinadas?

Sim. Janelas de tubo digital LED, janelas de tela de cristal líquido LCD, orifícios de luz indicadora, etc.

6. A Boyuan Hardware é uma fábrica ou um comerciante?

Um fabricante com aproximadamente 10.000 metros quadrados de espaço fabril em Huizhou, mais de 20 anos de experiência na fabricação de gabinetes de alumínio e suporte para usinagem personalizada a partir de desenhos.
