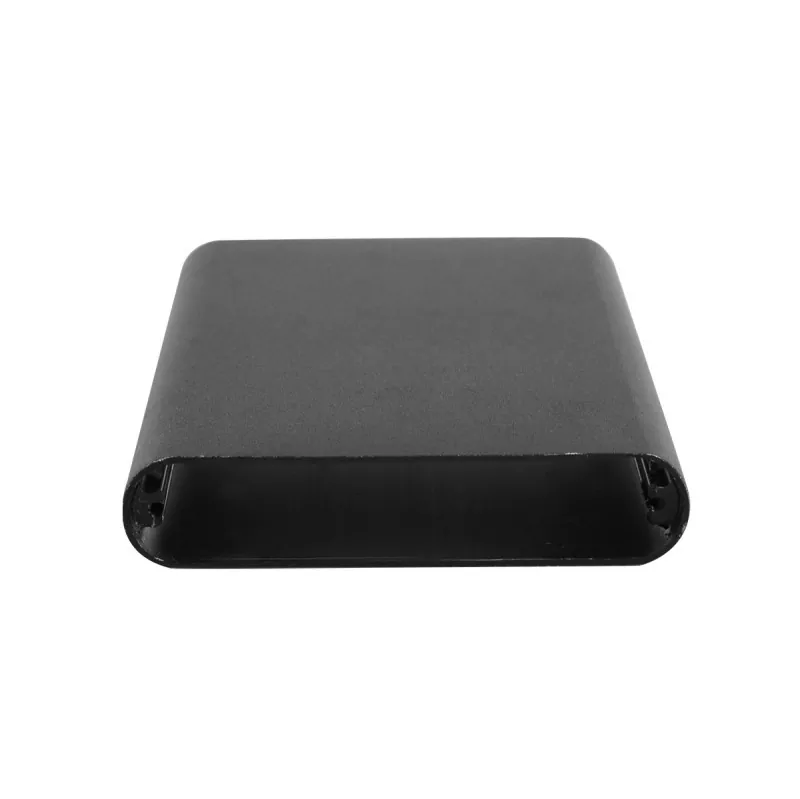

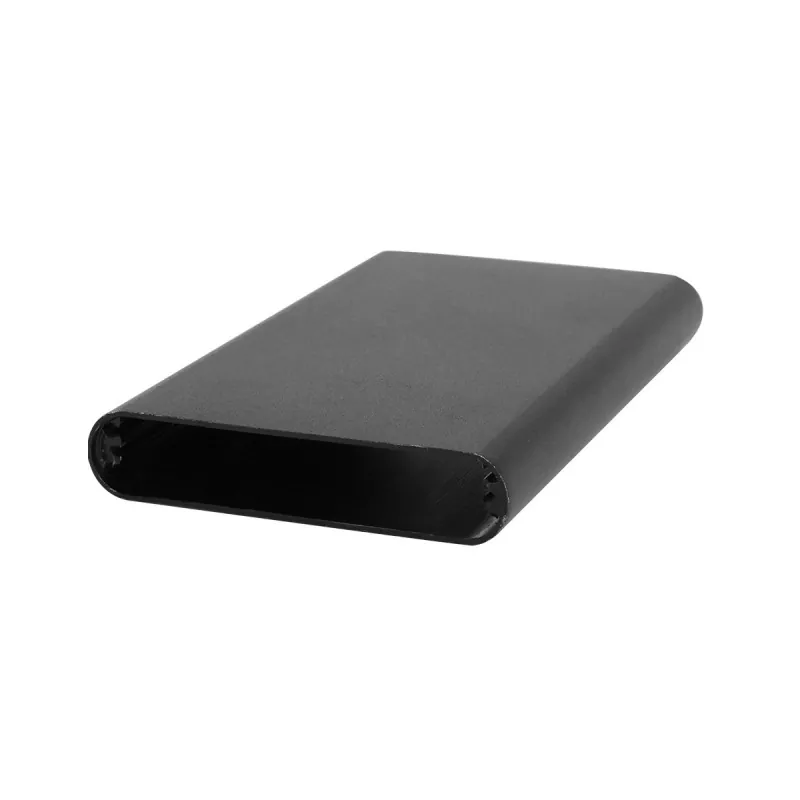

Gabinete de perfil de alumínio fino de 61×13mm

O Gabinete de Perfil de Alumínio Slim 61×13mm é formado por extrusão de perfil de alumínio, com seção transversal fixa do corpo principal. Pode ser cortado de acordo com o comprimento real do equipamento, e a montagem final é concluída por meio de placas finais, usinagem CNC e outros processos de suporte. O invólucro eletrônico de extrusão de alumínio pode ser projetado com slots de montagem ou estruturas de suporte correspondentes de acordo com a estrutura interna, para instalação de PCBs e outros componentes eletrônicos. O interior da caixa é projetado com slots de placa de circuito padrão e a PCB pode ser inserida e fixada diretamente sem parafusos adicionais.

Em comparação com as caixas de plástico, os gabinetes de liga de alumínio têm melhor resistência estrutural e textura metálica, e podem obter estruturas personalizadas, como interfaces, furos de montagem, furos roscados e ranhuras por meio de usinagem CNC.

A largura de 61 mm oferece amplo espaço para layout de PCB, acomodando placas de circuito maiores e interfaces multicanais lado a lado; a altura ultrafina de 13 mm dá ao dispositivo um perfil quase semelhante ao de um cartão, tornando-o uma das especificações de gabinete de alumínio mais finas do setor. Esta especificação é especialmente adequada para módulos de iluminação LED, adaptadores de energia ultrafinos, decodificadores, roteadores, módulos de comunicação, equipamentos acessórios para drones, instrumentos portáteis e outros dispositivos eletrônicos ultrafinos com requisitos extremos de espessura.

Principais vantagens

01 | Design ultralargo e ultrafino de 61×13mm

O tamanho da seção transversal de 61 mm de largura x 13 mm de altura oferece uma solução de embalagem extremamente fina para dispositivos eletrônicos ultrafinos.

A largura de 61 mm é mais larga do que as especificações comuns de 52-58 mm, acomodando layouts de PCB maiores e suportando mais módulos de função lado a lado e design de interface; a altura ultrafina de 13 mm é uma das especificações mais finas atualmente disponíveis na indústria de gabinetes de alumínio, dando aos dispositivos um perfil ultrafino semelhante a um cartão e melhorando muito a percepção da qualidade do produto e o apelo tecnológico.

02 | Otimizado para módulos de iluminação LED

61×13mm é uma especificação de tamanho clássico para módulos de iluminação LED. O tamanho padrão de muitos módulos de contas de LED no mercado (como módulos SMD 2835 de 3 contas) é exatamente 61 × 13 mm, usando um substrato de alumínio com um invólucro de liga de alumínio para obter uma dissipação de calor eficiente. A altura ultrafina de 13 mm permite que o módulo LED seja facilmente incorporado em ranhuras de luz, faixas de luz ou equipamentos de iluminação, sem ocupar espaço extra.

03 | Estrutura de extrusão de alumínio

O corpo do gabinete é formado por extrusão de perfil de liga de alumínio. O tamanho da seção transversal do invólucro de extrusão de alumínio é fixo, enquanto o comprimento pode ser cortado de acordo com os requisitos reais do produto. Portanto, o mesmo gabinete de especificação pode se adaptar a PCBs e módulos eletrônicos de diferentes comprimentos. Esta estrutura é especialmente adequada para produtos eletrônicos que requerem desenvolvimento em série.

04 | Adequado para montagem em PCB

O invólucro eletrônico de extrusão de alumínio pode ser projetado com slots de montagem ou estruturas de suporte correspondentes de acordo com a estrutura interna, para instalação de PCBs e outros componentes eletrônicos. O interior é equipado de série com slots para placas de circuito e a PCB pode ser inserida e fixada diretamente sem parafusos adicionais.

05 | Suporte para usinagem CNC personalizada

O perfil padrão é apenas o ponto de partida. A Boyuan Hardware pode realizar usinagem CNC no gabinete de alumínio de 61 × 13 mm de acordo com os desenhos do cliente, incluindo:

• Aberturas de interface (USB, Tipo C, interfaces de alimentação DC, blocos de terminais, etc.)
• Furos de luz indicadora
• Buracos de botão
• Furos de montagem e furos de posicionamento
• Furos roscados e furos rebaixados
• Estruturas de dissipação de calor
• Sulcos e degraus
• Chanfrar
• Outras estruturas personalizadas

06 | Comprimento personalizável de acordo com o produto

61×13mm é a especificação da seção transversal do gabinete e o comprimento do produto pode ser cortado de acordo com as dimensões reais do equipamento. O comprimento usinável específico é confirmado de acordo com o material, tratamento de superfície e requisitos do produto.

07 | Desempenho eficiente de dissipação de calor

A liga de alumínio tem uma condutividade térmica de cerca de 200 W/(m·K), dezenas de vezes maior que a do plástico, e pode conduzir rapidamente o calor para fora do dispositivo. Para dispositivos ultrafinos com grande geração de calor, como módulos de iluminação LED e adaptadores de energia, o próprio gabinete de alumínio é um dissipador de calor eficiente, prolongando efetivamente a vida útil dos componentes eletrônicos.

08 | Leve e resistente, adequado para dispositivos móveis e externos

Feito de alumínio de grau de aviação 6063, combina propriedades de leveza (densidade de apenas um terço do aço) com alta resistência (resistência à tração de até 180-260MPa) e excelente resistência ao impacto e à deformação. A superfície é anodizada/jateada, proporcionando resistência à corrosão e a arranhões, capaz de se adaptar a ambientes úmidos, empoeirados e outros ambientes complexos. Essa característica torna o gabinete de alumínio de 61×13 mm especialmente adequado para drones, instrumentos portáteis e outros dispositivos móveis externos com requisitos duplos de “leve + resistente”.

09 | Gabinete de metal combina estrutura e aparência

A liga de alumínio é leve e tem bom desempenho estrutural, mantendo uma textura metálica natural. Através de tratamentos de superfície como escovação, jato de areia e anodização, diferentes efeitos de aparência podem ser obtidos, conferindo aos dispositivos ultrafinos uma textura de produto mais refinada.

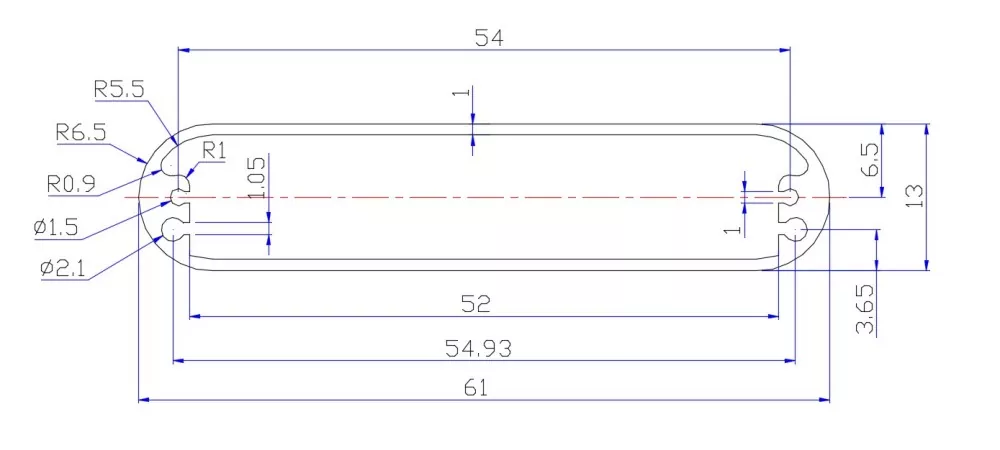

Especificações Técnicas

Observação: Classes específicas de materiais, espessura de parede, faixas de comprimento, tolerâncias dimensionais e cores de tratamento de superfície estarão sujeitas aos desenhos reais do produto e aos requisitos do pedido.

Para quais produtos este gabinete de alumínio é adequado?

61×13mm pertence à categoria de gabinete de alumínio ultralargo e ultrafino – a largura de 61mm acomoda PCBs maiores e mais módulos de função lado a lado; a altura de 13 mm atinge um perfil ultrafino semelhante a um cartão. A altura ultrafina de 13 mm é a principal característica desta especificação, tornando-a uma das caixas de alumínio mais finas do setor.

1. Módulos de iluminação LED

61×13mm é uma especificação de tamanho muito clássica no campo de módulos de iluminação LED:

• Módulos de contas de LED (como módulos SMD 2835 de 3 contas)
• Controladores de faixa LED
• Módulos de alimentação de driver de LED
• Módulos de controle de iluminação inteligentes
• Caixas de faixa de iluminação comercial
• Caixas de canal de alumínio para iluminação decorativa

Por que 61×13mm é adequado para módulos de iluminação LED? O tamanho padrão de muitos módulos de contas de LED no mercado é exatamente 61×13mm. Os módulos de LED usam um substrato de alumínio com um invólucro de liga de alumínio, utilizando a alta condutividade térmica da liga de alumínio para conduzir rapidamente o calor gerado pelos chips de LED. A altura ultrafina de 13 mm permite que o módulo seja facilmente incorporado em slots de luz, faixas de luz ou vários equipamentos de iluminação, sem ocupar espaço extra, especialmente adequado para iluminação comercial, iluminação doméstica e cenários de iluminação decorativa com requisitos rígidos de espessura de instalação.

2. Adaptadores de energia ultrafinos

• Gabinetes de adaptador de energia ultrafinos
• Troca de módulos de fonte de alimentação
• Fontes de alimentação para drivers de LED
• Gabinetes de módulo de carregamento rápido
• Módulos de conversão DC-DC

Por que 61×13mm é adequado para fontes de alimentação ultrafinas? A largura de 61 mm pode acomodar PCBs largos e vários layouts de componentes, e a altura ultrafina de 13 mm dá ao adaptador de energia um perfil ultrafino semelhante a um cartão, melhorando a portabilidade e a estética. O gabinete de liga de alumínio ajuda os dispositivos de energia a dissipar o calor, prolongando a vida útil da fonte de alimentação.

3. Módulos de comunicação e equipamentos de rede

• Gabinetes de roteador
• Módulos de comunicação
• Plataformas sem fio
• Módulos de conversão de sinal
• Módulos de transmissão de dados

Por que 61×13mm é adequado para módulos de comunicação? Os módulos de comunicação precisam de um layout de PCB mais amplo para acomodar circuitos de RF e múltiplas interfaces. A largura de 61 mm oferece amplo espaço de montagem e a altura ultrafina de 13 mm é adequada para ocultar dentro de equipamentos ou montagem na parede. O material de liga de alumínio oferece bom desempenho de blindagem eletromagnética, evitando efetivamente a interferência eletromagnética.

4. Decodificadores e equipamentos de áudio e vídeo

• Caixas de alumínio do decodificador
• Módulos de decodificação de áudio
• Conversores de sinal de vídeo
• Gabinetes de switcher HDMI
• Módulos de circuito amplificador

Por que 61×13mm é adequado para decodificadores? Os decodificadores precisam de um layout de PCB mais amplo para acomodar chips de decodificação e múltiplas interfaces, e a largura de 61 mm atende perfeitamente a esse requisito. O design ultrafino de 13 mm permite que o decodificador seja facilmente integrado em vários sistemas de áudio e vídeo, e o gabinete de liga de alumínio ajuda o chip de decodificação a dissipar o calor, garantindo uma operação estável a longo prazo.

5. Drones e instrumentos portáteis

• Equipamento acessório para drones
• Gabinetes para instrumentos portáteis
• Equipamento de teste portátil
• Terminais de monitoramento externo

Por que 61×13mm é adequado para drones e instrumentos portáteis? Drones e instrumentos portáteis têm requisitos extremos de peso e força. A densidade da liga de alumínio é de apenas um terço da do aço, enquanto a resistência à tração pode atingir 180-260MPa. As características “leve + resistente” atendem perfeitamente às necessidades de embalagem de tais dispositivos móveis. A espessura ultrafina de 13 mm reduz a resistência ao vento e o volume do dispositivo, adequado para cenários aéreos e portáteis.

6. Chassi de controle industrial e equipamentos industriais

• Módulos de suporte de chassi de controle industrial
• Módulos de controlador industrial
• Módulos sensores
• Terminais de aquisição de dados

Por que 61×13mm é adequado para módulos de controle industrial? O equipamento de controle industrial precisa integrar múltiplos módulos funcionais em espaço limitado. A largura de 61 mm oferece amplo espaço para layout de PCB e a espessura ultrafina de 13 mm é adequada para instalação em espaços estreitos dentro de gabinetes de controle.

7. Caixas de Blindagem e Aplicações Anti-Interferência

O invólucro de alumínio de 61×13mm pode servir como uma boa solução de blindagem eletromagnética:

• Caixas de blindagem eletrônica
• Gabinetes para dispositivos anti-interferência
• Blindagem do módulo de alta frequência
• Caixas de proteção de circuito de precisão

O próprio material de liga de alumínio tem bom desempenho de blindagem eletromagnética e o design ultrafino de 13 mm é adequado para cenários de blindagem com requisitos rígidos de espessura.

Parâmetros personalizáveis

Tratamento de superfície

Anodização

A anodização é um dos métodos de tratamento de superfície comumente usados ​​para gabinetes de alumínio. Ele pode alterar a aparência e as propriedades da superfície de alumínio e obter diferentes efeitos de cores.

Jateamento de areia

O jato de areia pode formar uma textura fosca uniforme na superfície do alumínio, adequada para equipamentos eletrônicos industriais e gabinetes de instrumentos.

Escovação

A escovação pode formar texturas metálicas regulares, permitindo que o produto mantenha uma textura óbvia de liga de alumínio.

Gravação a Laser

O seguinte pode ser usinado na superfície do invólucro de alumínio de 61×13mm:

• Logotipo
• Modelo do produto
• Identificação da interface
• Número do produto
• Texto e padrões

Impressão em serigrafia

Adequado para usinagem de logotipos multicoloridos, texto e identificação de funções.

Suporte à personalização

Nós não apenas produzimos gabinete de perfil de alumínio fino de 61 × 13 mm, mas também podemos personalizar de acordo com as estruturas do produto do cliente.

Os clientes só precisam fornecer:

Desenhos 2D/modelos 3D/amostras físicas/dimensões do produto

Podemos então realizar a avaliação da usinagem de acordo com os requisitos reais do produto.

Para produtos que não podem ser atendidos diretamente pelo perfil padrão, a personalização pode ser obtida por meio de usinagem CNC subsequente.

Por exemplo:

Aberturas de interface + furos de luz indicadora + furos de botão + slots de dissipação de calor + furos de montagem + ranhuras + degraus + logotipo

Todos podem ser usinados de acordo com desenhos do cliente.

Mostra de oficina

Perguntas frequentes

1. Para quais produtos esta caixa de alumínio é adequada?

61×13mm pertence à categoria de gabinetes de alumínio ultralargos e ultrafinos. As principais aplicações incluem módulos de iluminação LED, adaptadores de energia ultrafinos, decodificadores, roteadores, módulos de comunicação, equipamentos acessórios para drones, instrumentos portáteis, módulos de controle industrial, etc. A largura de 61 mm fornece amplo espaço de layout de PCB e a altura ultrafina de 13 mm é adequada para dispositivos ultrafinos com requisitos de espessura extremos.

2. 61×13mm é o comprimento do gabinete?

O nº 61×13mm refere-se ao tamanho da seção transversal do gabinete (largura x altura). O comprimento do produto pode ser cortado de acordo com o equipamento real e o comprimento do PCB.

3. O comprimento da caixa de alumínio pode ser personalizado?

Sim. O comprimento do invólucro de extrusão de alumínio pode ser cortado de acordo com os requisitos do produto. O comprimento específico precisa ser confirmado em combinação com o material, tratamento de superfície e estrutura do produto.

4. É adequado para módulos de iluminação LED?

Muito adequado. O tamanho padrão de muitos módulos de contas de LED no mercado é exatamente 61×13mm. O gabinete de liga de alumínio oferece excelente desempenho de dissipação de calor e a altura ultrafina de 13 mm é adequada para incorporação em slots de luz e equipamentos de iluminação.

5. A altura de 13 mm pode acomodar uma PCB?

Sim. A altura de 13 mm foi projetada com precisão para acomodar PCBs padrão de 1,6 mm de espessura e componentes de montagem em superfície. É necessária confirmação específica de acordo com a espessura do PCB e a altura do componente.

6. É adequado para equipamentos externos?

Sim. Feito de alumínio 6063 para aviação, é leve e resistente. A superfície é anodizada para resistência à corrosão e a arranhões, capaz de se adaptar a ambientes úmidos, empoeirados e outros ambientes complexos, atendendo aos requisitos duplos de "leve + resistente" para drones e instrumentos portáteis.

7. Podem ser feitos furos para dissipação de calor na caixa de alumínio?

Sim. A Boyuan Hardware pode usinar slots de dissipação de calor, orifícios de ventilação e outras estruturas de dissipação de calor de acordo com os desenhos do cliente para ajudar o equipamento a dissipar o calor.

8. E se 61×13mm não for adequado para meu PCB?

Você pode nos enviar as dimensões do PCB, estrutura do produto ou modelo 3D. A Boyuan Hardware pode ajudar a confirmar se a especificação de 61 × 13 mm é adequada de acordo com as dimensões reais e também pode escolher outras especificações de perfil de alumínio ou realizar usinagem personalizada.
