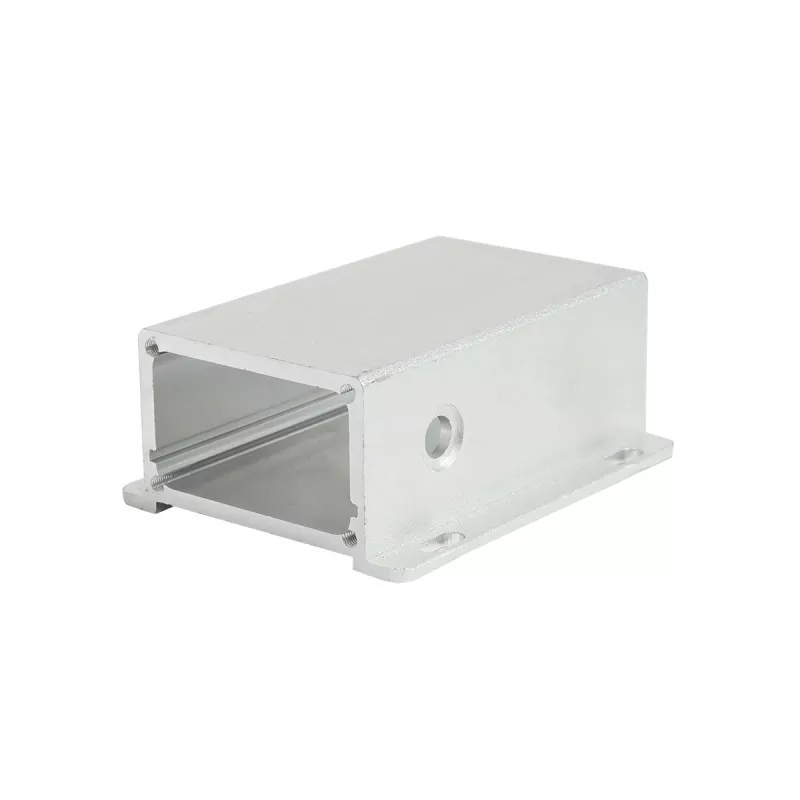

cerco de alumínio do equipamento eletrônico de 63×32.5mm

O gabinete de equipamento eletrônico de alumínio de 63 × 32,5 mm é um invólucro de dispositivo eletrônico de alumínio extrudado compacto e de tamanho médio, adequado para produtos eletrônicos que precisam de uma certa quantidade de espaço de montagem interno, mantendo o volume geral do dispositivo sob controle.

A largura de 63 mm oferece espaço de layout lateral mais amplo para PCBs e componentes eletrônicos do que gabinetes de alumínio ultraestreitos; a altura de 32,5 mm pode acomodar PCBs convencionais, conectores e componentes eletrônicos de uma certa altura, enquanto mantém um perfil de dispositivo relativamente compacto.

Portanto, este tamanho é mais adequado para: equipamentos eletrônicos com dimensões médias de PCB, número moderado de interfaces e componentes que não sejam de baixa altura, mas que não requeiram o espaço de um chassi grande.

A Boyuan Hardware pode realizar corte de perfil, usinagem CNC de três eixos, perfuração, rosqueamento, aberturas de interface, usinagem de face final, processamento de logotipo, tratamento de superfície e montagem em perfis de alumínio de acordo com desenhos do produto.

Por que 63 × 32,5 mm é adequado para este tipo de produto eletrônico?

A largura de 63 mm proporciona um layout de PCB mais flexível

Em comparação com gabinetes estreitos de alumínio em torno de 40-50 mm, a largura de 63 mm fornece uma área de montagem lateral maior para PCBs.

Para alguns produtos com PCBs mais largos, ou onde conectores, terminais e componentes eletrônicos precisam ser organizados simultaneamente no PCB, a largura maior pode reduzir o problema de layout de componentes excessivamente lotados.

É especialmente adequado para produtos que excederam os requisitos de espaço de uma pequena caixa eletrônica, mas ainda não atingiram os requisitos de tamanho de um grande chassi industrial.

Altura de 32,5 mm adequada para componentes eletrônicos convencionais

A altura de 32,5 mm está em uma faixa relativamente prática.

Ele tem mais altura interna do que gabinetes de perfil ultrabaixo, como 13 mm, 18 mm, 19 mm e 20 mm, acomodando PCBs e conectores convencionais, sem aumentar significativamente a espessura do dispositivo como produtos de alto perfil, como 40 mm, 48 mm e 80 mm.

Portanto, esse tamanho é mais adequado para: equipamentos eletrônicos que “requerem uma certa altura de componente, mas ainda assim enfatizem uma estrutura compacta”.

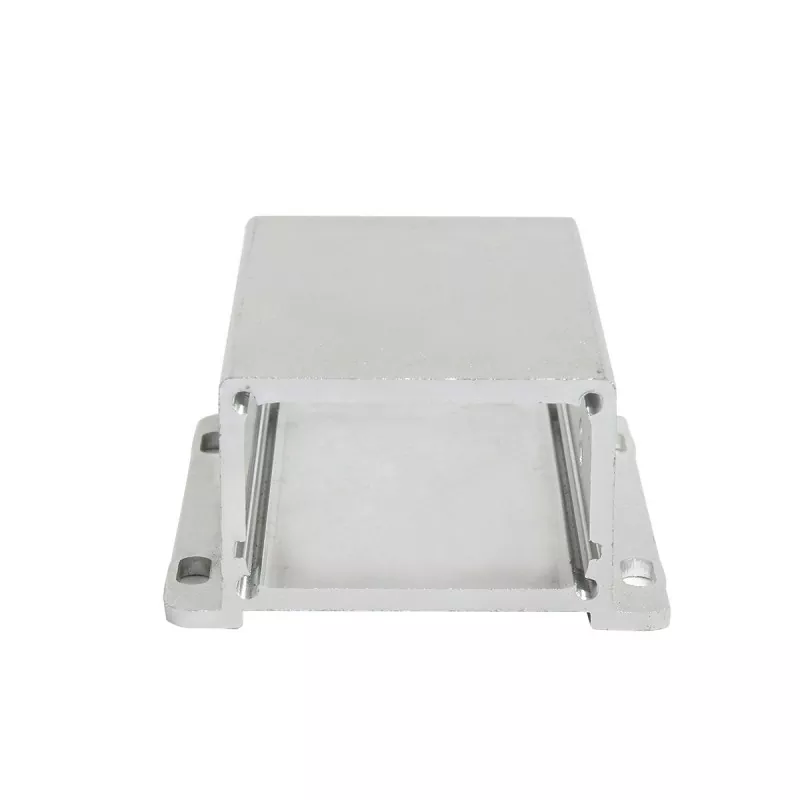

63 × 32,5 mm forma uma seção transversal do dispositivo mais equilibrada

Ao contrário dos gabinetes obviamente planos e de baixo perfil, a relação largura-altura de 63 × 32,5 mm é mais equilibrada.

Ele pode fornecer tanto espaço lateral para PCB quanto um certo espaço de montagem vertical, por isso tem boa adaptabilidade para módulos eletrônicos com estruturas internas relativamente regulares.

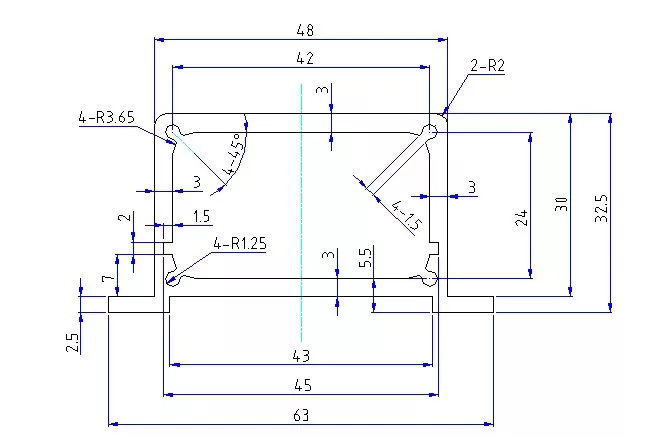

Especificações Técnicas

Observação: Os graus de liga de alumínio, a espessura da parede do perfil, a estrutura da seção transversal interna, o espaço interno disponível, as faixas de comprimento e as tolerâncias específicas precisam ser confirmados de acordo com os perfis reais e desenhos de engenharia.

Para quais produtos o gabinete de alumínio de 63 × 32,5 mm é adequado?

1 Módulos de Controle Eletrônico Industrial

63×32,5mm é mais adequado para módulos eletrônicos industriais com volume controlado, mas que ainda precisam instalar circuitos de controle completos internamente.

Esses produtos geralmente precisam considerar PCBs, interfaces de energia, interfaces de controle e componentes indicadores simultaneamente.

A largura de 63 mm pode fornecer um bom espaço de layout lateral, enquanto a altura de 32,5 mm pode manter o dispositivo relativamente compacto.

Portanto, é adequado para módulos de controle eletrônico industrial de operação independente, em vez de grandes gabinetes de controle que exigem muitas placas e estruturas internas complexas.

2 Módulos de Aquisição de Dados e Conversão de Sinais

Os produtos de aquisição de dados e conversão de sinal geralmente precisam colocar PCBs, conectores e interfaces de entrada/saída simultaneamente em um espaço limitado.

A largura de 63 mm pode deixar um certo espaço lateral para placas de circuito e interfaces, e a altura de 32,5 mm pode acomodar conectores convencionais e componentes eletrônicos.

Portanto, este tamanho é mais adequado para:

• Módulos de aquisição de dados
• Módulos de conversão de sinal
• Dispositivos de conversão de interface
• Equipamento de processamento de pequenos sinais

O gabinete de equipamento eletrônico de alumínio de 63 × 32,5 mm é especialmente adequado para produtos com funções relativamente completas, mas onde o tamanho geral do dispositivo ainda precisa permanecer compacto.

3 Módulos de Interface de Comunicação

Pequenos módulos de interface em equipamentos de comunicação geralmente precisam organizar circuitos de comunicação, conectores, luzes indicadoras e interfaces de energia simultaneamente.

A largura de 63 mm pode fornecer uma área de layout de interface mais ampla do que gabinetes estreitos, e a altura de 32,5 mm pode acomodar PCBs de comunicação convencionais e componentes relacionados.

Portanto, esse tamanho é adequado para pequenos módulos eletrônicos de comunicação de função única ou multi-interface, em vez de grandes chassis de comunicação.

4 Pequenos equipamentos industriais de medição e teste

Alguns equipamentos de medição e teste precisam instalar PCBs, interfaces de conexão, botões ou luzes indicadoras, mas o volume geral não precisa ser muito grande.

63 × 32,5 mm pode atingir um equilíbrio entre o espaço interno e as dimensões externas.

A largura maior pode ser usada para organizar interfaces ou áreas operacionais, e a altura de 32,5 mm pode fornecer espaço básico para montagem de componentes eletrônicos.

Portanto, é adequado para alguns módulos compactos de medição, teste e instrumentos eletrônicos.

5 módulos eletrônicos incorporados

Para módulos eletrônicos que precisam ser integrados dentro de outros equipamentos, o gabinete geralmente precisa equilibrar o espaço interno de montagem e o volume total ocupado.

Em comparação com caixas de alumínio maiores, 63×32,5 mm facilita o controle do volume do dispositivo, ao mesmo tempo que oferece mais espaço interno do que caixas ultrafinas.

Portanto, pode ser usado para:

• Módulos de controle incorporados
• Módulos de interface industrial
• Módulos de conversão eletrônica
• Módulos de função internos do dispositivo

Se ele é adequado, precisa ser confirmado em combinação com a posição de instalação e as dimensões reais da placa de circuito impresso.

Para que tipo de PCB 63 × 32,5 mm é adequado?

Este tamanho é mais adequado para PCBs de tamanho médio com certos requisitos de espaço lateral.

Ao selecionar, recomenda-se considerar simultaneamente:

Comprimento e largura da placa de circuito impresso → posições dos furos de fixação da placa de circuito impresso → altura máxima dos componentes → posições da interface → roteamento de cabos → espaço interno disponível do gabinete.

Se o PCB for muito estreito, um perfil de alumínio menor pode ser considerado.

Se a largura da PCB for grande, mas a altura do componente não for alta, 63 × 32,5 mm pode fornecer espaço lateral relativamente adequado.

Se módulos de potência ou outros componentes significativamente mais altos precisarem ser instalados internamente, o espaço interno real disponível correspondente à altura de 32,5 mm precisará ser confirmado posteriormente.

Como escolher entre 63 × 32,5 mm e tamanhos semelhantes?

O posicionamento de 63×32,5mm pode ser resumido como: mais espaço lateral do que pequenos gabinetes de alumínio, mas não exigindo o tamanho de um grande chassi de alumínio.

Que usinagem personalizada pode ser fornecida para o gabinete de alumínio de 63 × 32,5 mm?

A Boyuan Hardware pode realizar pós-usinagem em perfis de alumínio de acordo com os desenhos de engenharia do cliente.

Usinagem fora do padrão com base em desenhos de produtos

Para o invólucro de alumínio de 63×32,5 mm, os projetos reais geralmente exigem pós-usinagem adicional, em vez de usar diretamente o perfil não processado.

O processo de usinagem típico inclui:

Corte de perfil → Usinagem da face final → Aberturas de interface → Furos de montagem/rosqueamento → Usinagem da placa final → Logotipo → Tratamento de superfície → Inspeção → Montagem

Caso o cliente já possua desenhos de engenharia 2D ou modelos 3D, as posições de usinagem poderão ser confirmadas de acordo com os desenhos.

Se apenas a PCB e as dimensões do produto estiverem disponíveis, também é possível usar primeiro:

• Dimensões da placa de circuito impresso
• Altura do componente
• Layout da interface
• Comprimento do gabinete

para julgar se 63 × 32,5 mm é adequado para a estrutura do produto.

Capacidades de usinagem

A Boyuan Hardware tem mais de 20 anos de experiência na indústria de gabinetes e chassis de alumínio, com uma área fabril de aproximadamente 10.000 metros quadrados e aproximadamente 300 moldes existentes.

As principais etapas de usinagem incluem:

• Corte de perfil de alumínio
• Usinagem CNC de três eixos
• Perfuração
• Tocando
• Usinagem de face final
• Aberturas de interface
• Tratamento de superfície
• Gravação a laser
• Impressão serigráfica
• Inspeção do produto
• Montagem do produto

A pós-usinagem de invólucros de alumínio pode ser realizada de acordo com desenhos de engenharia 2D do cliente, modelos 3D, dados de PCB ou amostras de produtos.

Processo de usinagem personalizado

Passo 1 | Fornecer informações do produto
Os clientes fornecem desenhos 2D, modelos 3D, dimensões de PCB ou amostras de produtos.

Etapa 2 | Confirmar perfil
Confirme se a seção transversal de 63 × 32,5 mm atende aos requisitos de acordo com as dimensões da PCB, altura do componente e estrutura de montagem.

Etapa 3 | Determinar o comprimento
Determine o comprimento de corte do perfil de acordo com as dimensões gerais do dispositivo.

Etapa 4 | Confirmar pós-usinagem
Determine os requisitos de usinagem, como interfaces, furos de montagem, furos roscados, placas finais e logotipo.

Etapa 5 | Usinagem de amostra
Produza amostras de acordo com os requisitos do projeto e confirme dimensões e relações de montagem.

Etapa 6 | Produção em massa
Execute a usinagem em massa após a confirmação da amostra.

Etapa 7 | Inspeção e Montagem
Execute verificações dimensionais, de aparência e de montagem de acordo com os requisitos do produto.

Etapa 8 | Embalagem e Envio
Embale de acordo com as dimensões do produto, quantidade e método de transporte.

Pontos-chave para confirmação de amostra

Recomenda-se confirmar o seguinte antes da produção em massa:

• Tamanho da seção transversal do gabinete
• Comprimento do gabinete
• Posição de montagem da placa de circuito impresso
• Espaço entre PCB e gabinete
• Altura do componente
• Posições de interface
• Dimensões de abertura
• Posições dos furos de montagem
• Especificações de rosca
• Ajuste da placa final
• Posição do logotipo
• Efeito de tratamento de superfície
• Efeito geral de montagem

Qualidade e documentação relacionada

A Boyuan Hardware pode fornecer documentação relacionada de produtos e materiais de acordo com os requisitos do projeto.

Atualmente disponível:

• Documentação relacionada à SGS
• Documentação relacionada a SVHC
• Documentação de inspeção do produto
• Dimensão do produto e documentação de confirmação de usinagem

Caso o projeto possua requisitos específicos de auditoria de materiais ou fornecedores, eles poderão ser confirmados antecipadamente na fase de consulta.

Embalagem e Envio

Soluções de embalagem correspondentes podem ser desenvolvidas de acordo com o comprimento, condição da superfície e quantidade do pedido da caixa de alumínio de 63 × 32,5 mm.

Opções disponíveis:

• Proteção individual
• Proteção anti-riscos
• Embalagem em camadas
• Separação interna
• Embalagem externa de papelão
• Embalagem a granel em caixa completa

O método de embalagem específico é determinado de acordo com as dimensões do produto, quantidade e requisitos de transporte.

Por que escolher o hardware Boyuan?

Mais de 20 anos de experiência na indústria de gabinetes de alumínio

Envolvimento de longo prazo na usinagem de gabinetes de alumínio, chassis de alumínio e peças estruturais de alumínio.

Aprox. Fábrica de 10.000㎡

Equipada com condições de produção para corte de perfis de alumínio, usinagem CNC, tratamento de superfície, impressão, inspeção e montagem.

Aprox. 300 moldes existentes

As soluções existentes de perfis de alumínio podem ser combinadas de acordo com as dimensões e estrutura do produto.

Usinagem CNC de três eixos

Suporta aberturas de interface, perfuração, rosqueamento, usinagem de face final e outras usinagens estruturais não padrão.

Coordenação de múltiplos processos

Corte, CNC, furação, rosqueamento, tratamento de superfície, gravação a laser, serigrafia, inspeção e montagem podem ser coordenados de acordo com o projeto.

Perguntas frequentes

Para quais produtos o gabinete de alumínio de 63 × 32,5 mm é adequado?

Adequado para produtos eletrônicos com PCBs de tamanho médio, mais interfaces e a necessidade de manter o dispositivo compacto, como módulos de controle eletrônico industrial, módulos de aquisição de dados, equipamentos de conversão de sinal, módulos de interface de comunicação e alguns equipamentos de medição e teste.

Qual é a maior característica de 63×32,5mm?

Equilibra a largura lateral e a altura do gabinete. 63 mm pode fornecer um bom espaço de layout de interface e PCB, e 32,5 mm pode manter o dispositivo relativamente compacto.

63 × 32,5 mm é adequado para PCBs?

Ele pode ser usado para PCBs de tamanhos correspondentes, mas a adequação real precisa ser confirmada de acordo com o comprimento e largura da PCB, posições dos furos de montagem, altura do componente e estrutura interna do perfil.

Qual a altura dos componentes com 32,5 mm de altura?

32,5 mm é a altura da seção transversal externa. A altura interna real disponível precisa deduzir a espessura da parede do perfil e a estrutura interna e é calculada em combinação com a posição de montagem da PCB.

As aberturas dos conectores podem ser usinadas?

Sim. Os furos de interface correspondentes podem ser usinados de acordo com modelos de conectores e desenhos de engenharia.

Os furos roscados podem ser usinados?

Sim, furação e rosqueamento e outras pós-usinagens CNC podem ser realizadas.

O comprimento do gabinete pode ser personalizado?

Sim, o corte do perfil pode ser realizado de acordo com o comprimento real do dispositivo.

Os furos de montagem da PCB podem ser usinados?

Sim, a usinagem correspondente pode ser realizada de acordo com as posições dos furos de montagem da PCB e a estrutura do gabinete.

Podem ser fornecidas amostras?

Projetos de customização podem ter amostras confirmadas de acordo com as necessidades reais.

16. Que informações são recomendadas para fornecer ao fazer perguntas?

Para confirmar se o gabinete de alumínio para equipamentos eletrônicos de 63 × 32,5 mm é adequado para o seu produto, é recomendado fornecer:

• Comprimento e largura do PCB
• Posições dos furos de montagem da PCB
• Altura máxima do componente
• Comprimento de gabinete necessário para o produto
• Número de interfaces
• Tipo de interface
• Posições de interface
• Estrutura da placa final
• Requisitos de tratamento de superfície
• Quantidade estimada de compra

Se ainda não houver um desenho de engenharia completo, você poderá primeiro fornecer:

Dimensões da PCB + altura máxima do componente + comprimento do produto + layout da interface

para avaliação preliminar.

Mostra de oficina
