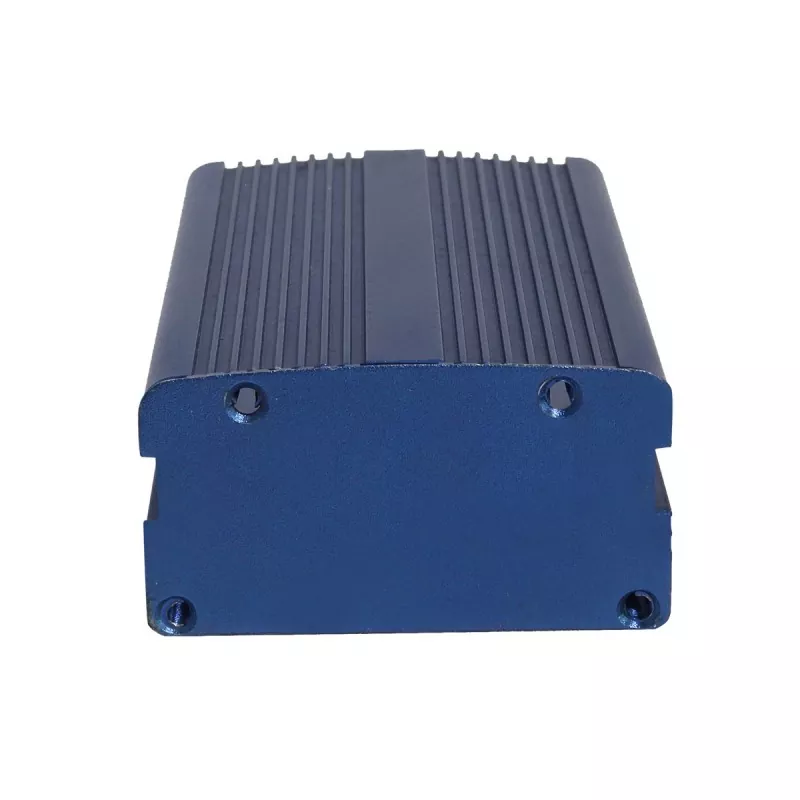

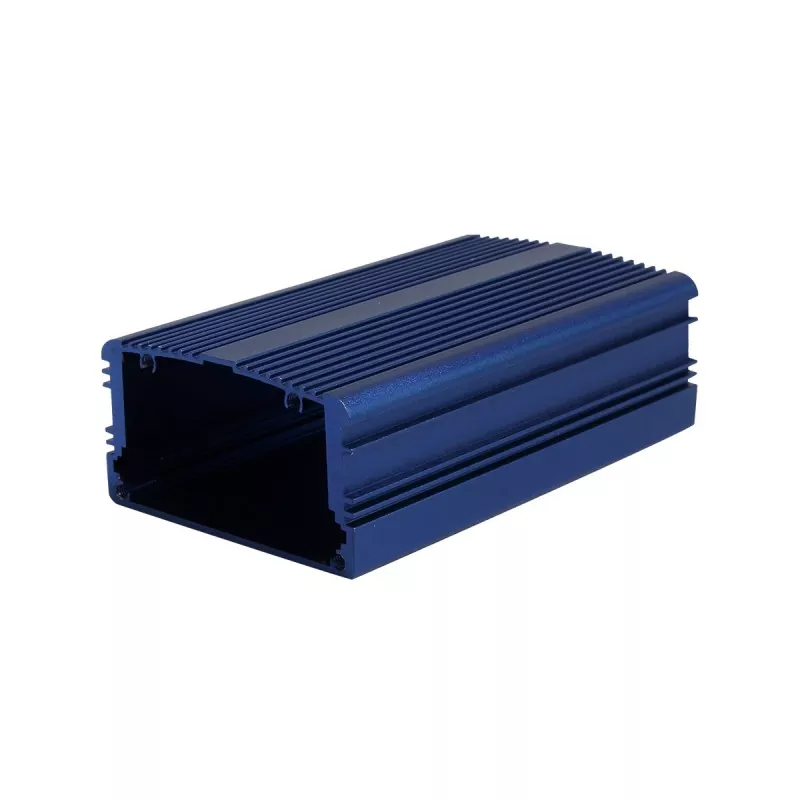

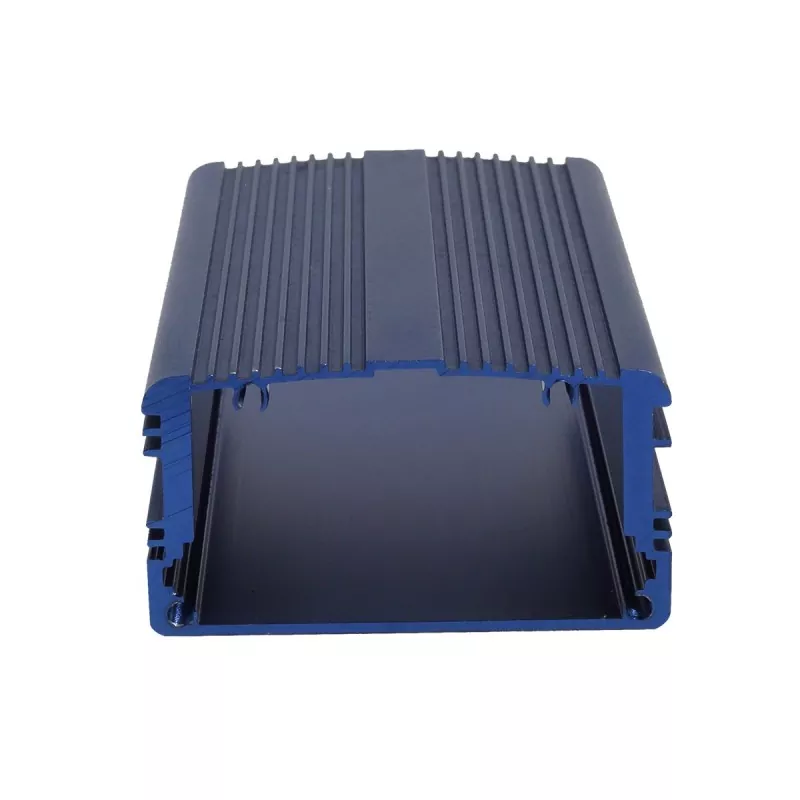

Carcaça de caixa de controle industrial de alumínio de 60×33mm

A largura de 60 mm oferece amplo espaço para layout de PCB, capaz de acomodar placas de circuito maiores e múltiplas interfaces dispostas lado a lado; a altura de 33 mm oferece espaço vertical interno suficiente, capaz de acomodar componentes mais altos (como capacitores eletrolíticos com altura de cerca de 30 mm, pequenos transformadores, relés, dissipadores de calor médios, etc.), suportando integração de sistemas de circuitos mais complexos.

A caixa de controle industrial de alumínio de 60 × 33 mm é particularmente adequada para uso em instrumentos e medidores, equipamentos de comunicação de energia, equipamentos de engenharia de metrô, equipamentos médicos, sistemas de transmissão pública, caixas de blindagem, gabinetes de fonte de alimentação de veículos, servidores de vídeo, plataformas sem fio, módulos GPS / GPRS, gabinetes de inversores, gabinetes anti-interferência, gabinetes de dissipadores de calor de CPU, módulos de energia, equipamentos de controle industrial e outros dispositivos eletrônicos de médio porte com altos requisitos de espaço interno.

Vantagens do produto

01 | Corpo largo de 60 × 33 mm, design de altura média

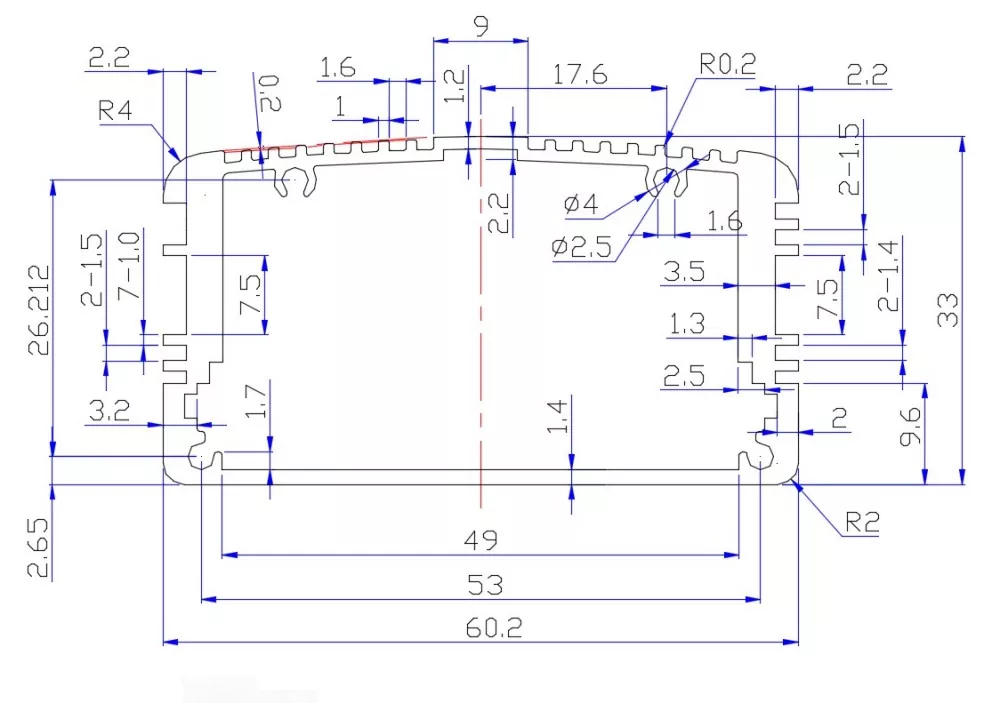

A seção transversal de 60 mm de largura x 33 mm de altura oferece amplo espaço de embalagem para equipamentos eletrônicos de médio porte.

A largura de 60 mm é mais larga do que as especificações comuns de 52-58 mm, acomodando layouts de PCB maiores e suportando mais módulos de função lado a lado e design de interface, atendendo aos requisitos de layout de entrada/saída multicanal; a altura de 33 mm mantém uma espessura moderada do dispositivo, ao mesmo tempo que fornece amplo espaço para montagem de componentes - a altura de 33 mm pode acomodar capacitores eletrolíticos com cerca de 30 mm de altura, pequenos transformadores, relés e dissipadores de calor de altura média, suportando as necessidades de integração de sistemas de circuitos relativamente complexos.

02 | Estrutura de extrusão de alumínio

O corpo do gabinete é formado por extrusão de perfil de liga de alumínio. O tamanho da seção transversal do invólucro de extrusão de alumínio é fixo, enquanto o comprimento pode ser cortado de acordo com os requisitos reais do produto. Portanto, o mesmo gabinete de especificação pode se adaptar a PCBs e módulos eletrônicos de diferentes comprimentos. Esta estrutura é especialmente adequada para produtos eletrônicos que requerem desenvolvimento em série.

03 | Adequado para montagem em PCB

O invólucro eletrônico de extrusão de alumínio pode ser projetado com slots de montagem ou estruturas de suporte correspondentes de acordo com a estrutura interna, para instalação de PCBs e outros componentes eletrônicos. O interior é equipado de série com slots para placas de circuito e a PCB pode ser inserida e fixada diretamente sem parafusos adicionais.

04 | Suporte para usinagem CNC personalizada

O perfil padrão é apenas o ponto de partida. A Boyuan Hardware pode realizar usinagem CNC no gabinete de alumínio de 60 × 33 mm de acordo com os desenhos do cliente, incluindo:

• Aberturas de interface (USB, RJ45, plugues de aviação, interfaces BNC, interfaces de energia, interfaces de antena SMA, etc.)
• Furos de parafuso e furos de posicionamento
• Furos roscados e furos rebaixados
• Slots de dissipação de calor e orifícios de ventilação
• Aberturas de janela de tela
• Orifícios de botão e orifícios de interruptor
• Furos de montagem e furos de montagem na parede
• Sulcos e degraus
• Chanfrar
• Outras estruturas personalizadas

05 | Comprimento personalizável de acordo com o produto

60×33mm é a especificação da seção transversal do gabinete e o comprimento do produto pode ser cortado de acordo com as dimensões reais do equipamento. O comprimento usinável específico é confirmado de acordo com o material, tratamento de superfície e requisitos do produto.

06 | Desempenho eficiente de dissipação de calor

A liga de alumínio possui excelente condutividade térmica (condutividade térmica de aproximadamente 200W/(m·K)). Combinado com o design de corpo largo de 60 mm e a grande área do gabinete, ele pode ajudar efetivamente os dispositivos de alimentação internos a dissipar o calor. Para equipamentos com grande geração de calor, como módulos de potência e inversores, o próprio invólucro de alumínio é um dissipador de calor eficiente.

07 | Excelente desempenho de blindagem eletromagnética

O invólucro de alumínio de 60×33mm pode servir como uma boa solução de blindagem eletromagnética. O próprio material de liga de alumínio tem bom desempenho de blindagem eletromagnética e, combinado com o amplo espaço interno de 33 mm, pode prevenir eficazmente a interferência eletromagnética, adequado para proteção de embalagens de circuitos de precisão e módulos de alta frequência.

08 | Gabinete de metal combina estrutura e aparência

A liga de alumínio é leve e tem bom desempenho estrutural, mantendo uma textura metálica natural. Através de tratamentos de superfície como escovação, jato de areia e anodização, diferentes efeitos de aparência podem ser obtidos, conferindo aos equipamentos eletrônicos uma aparência de produto mais profissional.

Especificações Técnicas

Observação: Classes específicas de materiais, espessura de parede, faixas de comprimento, tolerâncias dimensionais e cores de tratamento de superfície estarão sujeitas aos desenhos reais do produto e aos requisitos do pedido.

Para quais produtos o gabinete de alumínio de 60 × 33 mm é adequado?

60×33mm pertence à categoria de gabinete de alumínio de corpo largo e altura média – a largura de 60mm acomoda PCBs maiores e mais módulos de função lado a lado; a altura de 33 mm oferece amplo espaço vertical interno para componentes mais altos e dissipadores de calor médios. Esta especificação é amplamente utilizada em instrumentos e medidores, comunicações de energia, engenharia de metrô, equipamentos médicos, sistemas de endereço público e outras indústrias.

1. Instrumentos, medidores e equipamentos de medição

60×33mm é uma solução de embalagem ideal para produtos de instrumentos e medidores:

• Gabinetes de instrumentos e medidores
• Instrumentos de aquisição de dados
• Gabinetes para geradores de sinal
• Analisadores de potência
• Equipamento de teste
• Instrumentos de medição de precisão
• Equipamento de teste eletrônico

Por que 60×33mm é adequado para instrumentos e medidores? Instrumentos e medidores geralmente precisam de um layout de PCB mais amplo para acomodar circuitos de processamento de sinal e múltiplas interfaces. A largura de 60 mm oferece amplo espaço de montagem e a altura de 33 mm pode acomodar transformadores, relés e componentes de altura média. O invólucro em liga de alumínio oferece boa proteção para instrumentos e medidores, reduzindo o impacto de fatores ambientais externos desnecessários e, assim, prolongando sua vida útil.

2. Equipamento de comunicação de energia

• Módulos de comunicação de energia
• Equipamento de comunicação de engenharia metroviária
• Módulos de conversão de sinal
• Equipamento de estação base de comunicação
• Módulos de transmissão de dados
• Servidores de vídeo

Por que 60×33mm é adequado para comunicação de energia? Os equipamentos de comunicação de energia precisam de um layout de PCB mais amplo para acomodar múltiplas interfaces de comunicação e circuitos de processamento. A largura de 60 mm suporta múltiplas interfaces lado a lado e a altura de 33 mm pode acomodar a instalação empilhada de módulos de energia e módulos de comunicação.

3. Módulos GPS/GPRS e equipamentos de rastreamento de posicionamento

• Gabinetes de módulos GPS/GPRS
• Rastreadores GPS de veículos
• Dispositivos de posicionamento e rastreamento de ativos
• Módulos de posicionamento externo
• Terminais de plataforma sem fio

Por que 60×33mm é adequado para módulos GPS? Os dispositivos de rastreamento GPS precisam de um layout de PCB mais amplo para acomodar módulos GPS, módulos de comunicação, antenas e baterias. A largura de 60 mm oferece amplo espaço de montagem e a altura de 33 mm pode acomodar baterias de maior capacidade ou circuitos mais complexos.

4. Módulos de potência

• Troca de módulos de fonte de alimentação
• Gabinetes de fonte de alimentação para veículos
• Gabinetes do inversor
• Carcaças de alumínio do retificador
• Módulos conversores DC-DC
• Fontes de alimentação de comunicação
• Fontes de alimentação AC/DC, fontes de alimentação reguladas

Por que 60×33mm é adequado para módulos de potência? Os módulos de potência geralmente precisam acomodar componentes como capacitores eletrolíticos (as alturas podem chegar a 30 mm), pequenos transformadores e dissipadores de calor. A altura de 33 mm oferece amplo espaço de montagem e a largura de 60 mm pode acomodar layouts de PCB amplos.

5. Caixas de Blindagem e Aplicações Anti-Interferência

O invólucro de alumínio de 60×33mm pode servir como uma excelente solução de blindagem eletromagnética:

• Caixas de blindagem eletrônica
• Gabinetes para dispositivos anti-interferência
• Blindagem do módulo de alta frequência
• Caixas de proteção de circuito de precisão
• Caixas de dissipadores de calor da CPU

6. Equipamento Médico

• Gabinetes para equipamentos médicos
• Módulos de teste
• Módulos de equipamentos de monitoramento
• Instrumentos médicos portáteis

7. Módulos de Controle e Automação Industrial

• Controladores industriais
• Módulos de controlador lógico programável (PLC)
• Módulos de controle de movimento
• Módulos de acionamento do motor
• Módulos de expansão de E/S
• Equipamento de controle de automação

8. Endereço público e equipamento de áudio

• Equipamento de sistema de endereço público
• Circuitos amplificadores
• Equipamento de áudio

Item de personalização

Tratamento de superfície

Anodização

A anodização é um dos métodos de tratamento de superfície comumente usados ​​para gabinetes de alumínio. Ele pode alterar a aparência e as propriedades da superfície de alumínio e obter diferentes efeitos de cores.

Jateamento de areia

O jato de areia pode formar uma textura fosca uniforme na superfície do alumínio, adequada para equipamentos eletrônicos industriais e gabinetes de instrumentos.

Escovação

A escovação pode formar texturas metálicas regulares, permitindo que o produto mantenha uma textura óbvia de liga de alumínio.

Gravação a Laser

O seguinte pode ser usinado na superfície do invólucro de alumínio de 60×33mm:

• Logotipo
• Modelo do produto
• Identificação da interface
• Número do produto
• Texto e padrões

Impressão em serigrafia

Adequado para usinagem de logotipos multicoloridos, texto e identificação de funções.

Por que escolher o hardware Boyuan?

Para fabricantes de equipamentos eletrônicos, o que mais importa é se o fornecedor pode completar a usinagem de suporte, como comprimento, placas finais, aberturas de interface, janelas de tela, furos de montagem, estruturas de dissipação de calor, estruturas de PCB, tratamento de superfície e logotipos de acordo com o produto real.

A Boyuan Hardware concentra-se na indústria de gabinetes de alumínio e chassis de alumínio há mais de 20 anos, com aproximadamente 10.000 metros quadrados de espaço de fábrica de produção, fornecendo usinagem de gabinetes de alumínio personalizados.

Desde o perfil de alumínio padrão de 60 × 33 mm até o invólucro eletrônico com acabamento usinado em CNC, podemos usinar de acordo com os requisitos do produto do cliente.

Se você estiver procurando por uma caixa de controle industrial de alumínio de 60 × 33 mm, sinta-se à vontade para enviar suas dimensões de PCB, desenhos de produto ou modelos 3D. Podemos confirmar a especificação, método de usinagem e plano de personalização de acordo com a estrutura do seu produto.

Mostra de oficina

Perguntas frequentes

1. Para quais produtos o gabinete de alumínio de 60 × 33 mm é adequado?

60×33mm pertence à categoria de gabinete de alumínio de corpo largo e altura média. As principais aplicações incluem instrumentos e medidores, equipamentos de comunicação de energia, equipamentos de engenharia de metrô, equipamentos médicos, sistemas de endereço público, caixas de blindagem, gabinetes de fonte de alimentação de veículos, servidores de vídeo, plataformas sem fio, módulos GPS/GPRS, gabinetes de inversores, gabinetes de dispositivos anti-interferência, gabinetes de dissipadores de calor de CPU, módulos de energia, equipamentos de controle industrial, etc.

2. 60×33mm é o comprimento do gabinete?

O número 60×33mm refere-se ao tamanho da seção transversal do gabinete (largura x altura). O comprimento do produto pode ser cortado de acordo com o equipamento real e o comprimento do PCB.

3. O comprimento do gabinete de alumínio de 60 × 33 mm pode ser personalizado?

Sim. O comprimento do invólucro de extrusão de alumínio pode ser cortado de acordo com os requisitos do produto. O comprimento específico precisa ser confirmado em combinação com o material, tratamento de superfície e estrutura do produto.

4. A altura de 33 mm pode acomodar capacitores eletrolíticos?

Sim. Os capacitores eletrolíticos comuns têm geralmente 25-30 mm de altura e a altura interna de 33 mm pode acomodá-los totalmente. É necessária confirmação específica de acordo com as dimensões do seu componente.

5. A altura de 33 mm pode acomodar um transformador?

Sim. A altura de 33 mm pode acomodar pequenos transformadores, relés e outros componentes mais altos. É necessária confirmação específica de acordo com as dimensões do seu transformador.

6. 60×33mm é adequado para caixas de blindagem?

Muito adequado. O próprio material de liga de alumínio tem bom desempenho de blindagem eletromagnética e o amplo espaço interno de 33 mm pode acomodar sistemas de circuitos complexos, evitando efetivamente a interferência eletromagnética.

7. 60×33mm é adequado para módulos de potência?

Muito adequado. Os módulos de potência geralmente precisam acomodar componentes como capacitores eletrolíticos e transformadores. A altura de 33 mm oferece amplo espaço de montagem e a largura de 60 mm pode acomodar layouts de PCB amplos.

8. Podem ser feitos furos para dissipação de calor na caixa de alumínio?

Sim. A Boyuan Hardware pode usinar slots de dissipação de calor, orifícios de ventilação e outras estruturas de dissipação de calor de acordo com os desenhos do cliente para ajudar o equipamento a dissipar o calor.

9. As interfaces de antena SMA podem ser usinadas?

A usinagem CNC pode ser realizada nas posições de interface correspondentes de acordo com os desenhos do cliente. A largura de 60 mm pode acomodar o layout lado a lado de múltiplas interfaces. Se é especificamente adequado para usinagem precisa ser confirmado de acordo com as dimensões da interface e a estrutura do gabinete.

10. Podem ser selecionadas cores diferentes?

Sim. A caixa de alumínio pode obter diferentes efeitos de aparência por meio de processos como anodização, e a cor pode ser personalizada arbitrariamente de acordo com as necessidades do cliente.
