Gabinete de módulo de comunicação de alumínio 38×29mm

A seção transversal de 38×29 mm equilibra o espaço de montagem interno com um tamanho compacto, tornando-o adequado para controle industrial, aquisição de dados, comunicação, IoT, sensores e instrumentação eletrônica. Boyuan Hardware, um fabricante e fornecedor com sede na China com mais de 20 anos de experiência, fornece corte, usinagem CNC, perfuração, rosqueamento, tratamento de superfície, gravação a laser, serigrafia, inspeção e montagem.

Principais vantagens

1. Estrutura compacta de 38 × 29 mm

A seção transversal de 38×29mm é adequada para produtos eletrônicos com requisitos de tamanho. Comparado com gabinetes de alumínio menores, esse tamanho oferece mais espaço interno; em comparação com chassis maiores de alumínio, ajuda a manter o produto compacto. Portanto, é adequado para eletrônicos que precisam equilibrar o espaço de montagem dos componentes internos com as dimensões gerais do dispositivo.

2. Adequado para PCBs e módulos eletrônicos

Os gabinetes de extrusão de alumínio podem ser projetados estruturalmente em torno de PCBs, placas de circuito e componentes eletrônicos. De acordo com as dimensões da PCB e a estrutura interna, processamento adicional, como corte de comprimento, aberturas de interface, furos de montagem, furos roscados e placas finais podem ser realizados para adaptar o gabinete a diferentes módulos eletrônicos.

3. O comprimento pode ser usinado de acordo com os requisitos do produto

38×29mm representa o tamanho da seção transversal do gabinete, e o comprimento real do produto pode ser usinado de acordo com a PCB, os componentes do circuito e as dimensões finais do dispositivo. O mesmo perfil de 38×29mm pode ser usado para produtos eletrônicos de diferentes tamanhos através de cortes de diferentes comprimentos e posterior usinagem CNC.

4. Suporte de usinagem de gabinete de alumínio personalizado

A Boyuan Hardware pode realizar o processamento subsequente de acordo com os desenhos de engenharia 2D do cliente, arquivos CAD 3D ou requisitos de estrutura do produto.

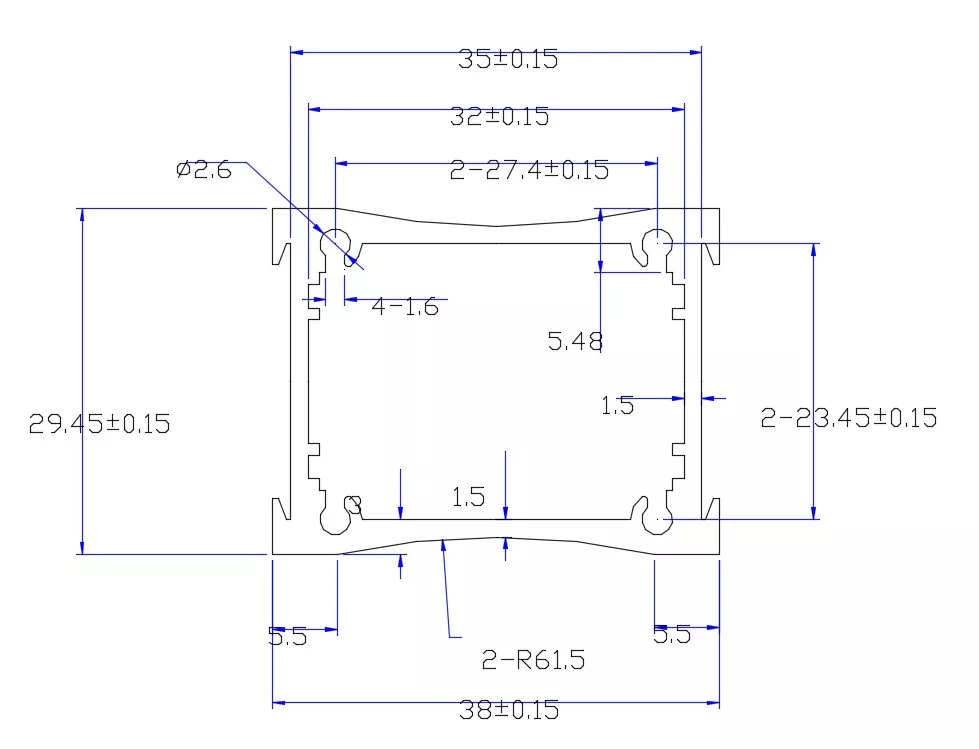

Especificações Técnicas

Classes específicas de liga de alumínio, espessura de parede, faixas de comprimento, tolerâncias dimensionais e cores de tratamento de superfície devem ser confirmadas de acordo com desenhos de produtos específicos e requisitos de pedido.

Para quais produtos o gabinete do módulo de comunicação de alumínio de 38 × 29 mm é adequado?

O gabinete do módulo de comunicação de alumínio de 38 × 29 mm pertence à categoria de tamanho de gabinete eletrônico compacto e é mais adequado para dispositivos eletrônicos que precisam instalar PCBs e componentes eletrônicos enquanto controlam o volume do produto.

Módulos de controle industrial

Pode ser usado para: módulos de controle industrial, módulos de controle de automação, módulos de E/S, módulos de aquisição de dados, módulos de conversão de sinal, unidades de controle embarcadas. Adequado como módulo eletrônico independente em equipamentos de automação industrial, em vez de um grande gabinete de controle industrial.

Módulos de Comunicação e Transmissão de Dados

Pode ser usado para: módulos de comunicação, módulos de transmissão de dados, módulos de conversão de sinal, módulos de comunicação de rede, módulos eletrônicos de comunicação sem fio, dispositivos de comunicação embarcados. Adequado para dispositivos de comunicação compactos compostos principalmente de PCBs e componentes eletrônicos e que também requerem conectores e interfaces.

IoT e dispositivos eletrônicos inteligentes

Pode ser usado para: módulos de controle IoT, módulos de monitoramento inteligentes, terminais de aquisição de dados, módulos de controle remoto, módulos eletrônicos de sensores inteligentes, dispositivos eletrônicos incorporados. Adequado para pequenos módulos eletrônicos que precisam ser integrados a outros dispositivos ou sistemas.

Pequenos instrumentos e módulos de teste

Pode ser usado para: módulos de medição, módulos de detecção, módulos de processamento de sinais, módulos de monitoramento, pequenos equipamentos de teste, módulos eletrônicos dentro de instrumentos.

Vantagens de fabricação

Mais de 20 anos de experiência em produção de gabinetes de alumínio e chassis de alumínio

A Boyuan Hardware há muito se concentra na produção de gabinetes de alumínio, chassis de alumínio e peças estruturais eletrônicas de alumínio, com mais de 20 anos de experiência em produção industrial. Estamos familiarizados com os requisitos de diferentes tipos de equipamentos eletrônicos para dimensões de gabinetes, estruturas de usinagem e métodos de montagem, e podemos processar gabinetes de alumínio de acordo com produtos específicos do cliente.

Aprox. Fábrica de produção de 10.000㎡

A Boyuan Hardware possui aproximadamente 10.000㎡ de espaço de fábrica de produção, fornecendo suporte de produção desde a usinagem até a montagem para projetos de gabinetes de alumínio.

Capacidade de usinagem multiprocessos

A maioria dos processos de produção são concluídos internamente, incluindo: Corte → Usinagem CNC → Furação/rosqueamento → Tratamento de superfície → Gravação a laser/serigrafia → Inspeção → Montagem. Para projetos de gabinetes de alumínio que exigem diversas etapas de processamento, isso reduz as transferências de processos entre diferentes fornecedores.

Suporte de usinagem de gabinete de alumínio personalizado

38×29mm não significa que o produto só possa permanecer em uma forma fixa. Após a especificação do perfil ser determinada, o processamento adicional pode ser realizado de acordo com o produto final: personalização de comprimento + aberturas de interface + furos de montagem + furos roscados + adaptação de PCB + usinagem de placa final + usinagem de logotipo + tratamento de superfície. Desde perfis padrão até invólucros acabados, o processamento subsequente correspondente é concluído de acordo com os desenhos do cliente.

Por que escolher este gabinete de módulo de comunicação de alumínio?

Se o seu produto tiver as seguintes características, o gabinete do módulo de comunicação de alumínio de 38×29 mm pode ser avaliado como um tamanho de gabinete adequado:

• O produto precisa instalar um PCB internamente
• Ele precisa acomodar componentes eletrônicos e conectores
• O tamanho geral do produto precisa permanecer compacto
• É necessário um invólucro de metal para proteger o módulo eletrônico interno
• Interfaces e estruturas de montagem precisam ser usinadas
• O comprimento do gabinete precisa ser personalizado de acordo com as dimensões do PCB

Comparado à simples escolha de um grande chassi de alumínio, o 38×29mm pode atender melhor às necessidades de integração estrutural de pequenos módulos eletrônicos.

Processo de produção e personalização de gabinete de alumínio

01 | Forneça os requisitos do produto

Os clientes fornecem desenhos de engenharia 2D, arquivos CAD 3D, desenhos dimensionais de PCB ou amostras físicas de produtos.

02 | Confirme as especificações do gabinete

Confirme se o gabinete de alumínio de 38 × 29 mm é adequado de acordo com as dimensões da PCB, componentes internos, comprimento do produto e método de montagem.

03 | Confirme os requisitos de usinagem

Determine os requisitos de usinagem, como comprimento, aberturas de interface, furos de montagem, rosqueamento, placas finais, logotipo e tratamento de superfície.

04 | Usinagem de amostra

Execute a usinagem de amostra de acordo com os desenhos confirmados para montagem do produto e verificação estrutural.

05 | Inspeção de Qualidade

Execute verificações dimensionais, de aparência e de qualidade de usinagem correspondentes nos produtos concluídos.

06 | Produção em massa

Após a confirmação da amostra, a produção em massa é realizada de acordo com os desenhos finais confirmados e requisitos do processo.

07 | Embalagem e Envio

A embalagem é realizada de acordo com a estrutura do produto e as necessidades de transporte, e o envio é feito de acordo com a necessidade do cliente.

Amostras, qualidade e pós-venda

Para projetos que necessitam verificar a estrutura do produto, a usinagem de amostra pode ser realizada de acordo com a necessidade do cliente. Os clientes podem confirmar através de amostras: dimensões do gabinete, montagem da PCB, posições da interface, posições dos furos de montagem, ajuste da placa final, aparência e tratamento de superfície.

A Boyuan Hardware produz de acordo com os desenhos do produto confirmados e requisitos de usinagem, e realiza as verificações de qualidade correspondentes durante o processo de produção. Métodos específicos de garantia, devolução/troca e manuseio pós-venda são implementados de acordo com os requisitos do pedido do projeto e acordo mútuo.

Mostra de oficina

Perguntas frequentes

O gabinete de alumínio de 38×29mm é adequado para instalação de PCBs?

Adequado para pequenos PCBs e módulos eletrônicos. A compatibilidade real precisa ser confirmada de acordo com as dimensões da PCB, altura dos componentes, posições dos conectores e estrutura interna.

O comprimento da caixa de alumínio de 38 × 29 mm pode ser personalizado?

Sim. 38 × 29 mm é o tamanho da seção transversal do gabinete e o comprimento do produto pode ser cortado e usinado de acordo com a PCB e as dimensões do produto final.

As aberturas do conector e da interface podem ser usinadas?

Sim. A usinagem de abertura CNC para conectores, interfaces, luzes indicadoras, botões, etc. pode ser realizada de acordo com os desenhos de engenharia do cliente.

Os furos de montagem e os furos roscados podem ser usinados?

Sim, a furação e o rosqueamento podem ser realizados de acordo com o método de montagem do produto.

Um logotipo pode ser usinado?

Sim. Métodos de usinagem de logotipo, como gravação a laser e serigrafia, são suportados.

Para quais indústrias o gabinete de alumínio de 38×29mm é adequado?

Adequado principalmente para produtos eletrônicos em automação industrial, controle eletrônico, comunicação, IoT, aquisição de dados, sensores e instrumentação.

Podem ser fornecidas amostras?

A usinagem de amostra pode ser realizada de acordo com requisitos específicos do projeto. Os clientes podem verificar as dimensões do gabinete, a montagem da PCB, as posições da interface e a estrutura da montagem por meio de amostras.
