Alojamento do módulo de comunicação de alumínio de 42×23mm

Em comparação com gabinetes eletrônicos mais altos, essa estrutura é mais adequada para produtos com requisitos de espessura do dispositivo, espaço de montagem e volume geral. Ele pode organizar centralmente PCBs, componentes de circuito e conjuntos de interface dentro de um gabinete relativamente compacto, enquanto se adapta a módulos eletrônicos de diferentes comprimentos por meio de corte de comprimento fixo e subsequente usinagem CNC. Boyuan Hardware, com mais de 20 anos de experiência e uma fábrica de aproximadamente 10.000㎡.

Definição do Produto

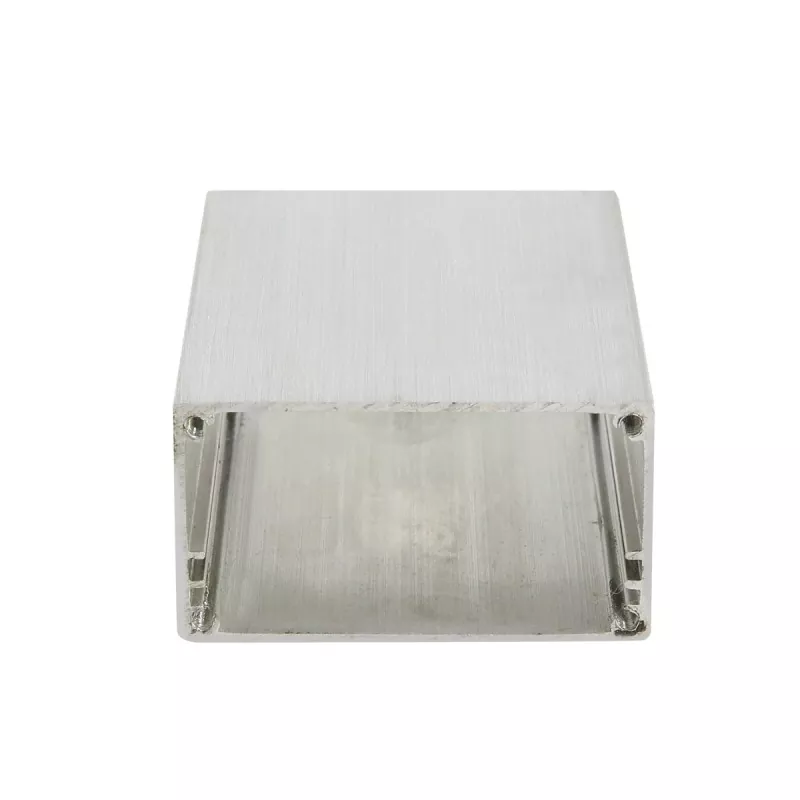

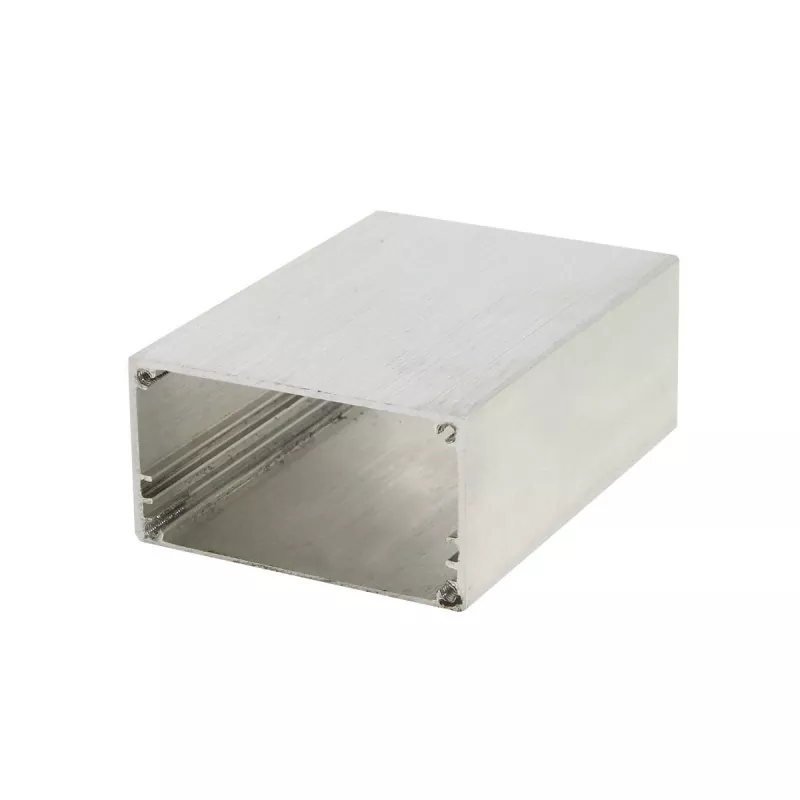

O invólucro de alumínio de 42 × 23 mm é um invólucro eletrônico de alumínio extrudado adequado para PCBs de pequeno a médio porte, módulos de circuito, módulos de sinal e dispositivos eletrônicos incorporados.

A secção transversal de 42×23mm tem uma característica plana óbvia: a dimensão lateral atinge 42mm enquanto a altura é de apenas 23mm. Em comparação com gabinetes eletrônicos mais altos, essa estrutura é mais adequada para produtos com requisitos de espessura do dispositivo, espaço de montagem e volume geral.

A caixa do módulo de comunicação de alumínio de 42 × 23 mm pode organizar centralmente PCBs, componentes de circuito e conjuntos de interface dentro de um gabinete relativamente compacto, enquanto se adapta a módulos eletrônicos de diferentes comprimentos por meio de corte de comprimento fixo e subsequente usinagem CNC.

Portanto, 42×23mm é mais adequado para controle industrial, aquisição de dados, conversão de sinal, módulos de comunicação, dispositivos eletrônicos IoT e pequenos módulos de teste.

Principais vantagens

1. Altura baixa de 23 mm, adequada para design de dispositivo plano

A característica mais notável de 42×23mm é sua altura relativamente baixa.

Para módulos eletrônicos que precisam ser instalados dentro de equipamentos, gabinetes de controle, painéis de instrumentos ou outras posições com espaço limitado, a altura inferior do gabinete ajuda a controlar a espessura geral do dispositivo.

Portanto, é mais adequado para:

• Módulos PCB planos
• Módulos de controle incorporados
• Módulos de aquisição de dados
• Módulos de conversão de sinal
• Módulos eletrônicos de comunicação
• Pequenos dispositivos IoT

Se o produto for sensível à altura do gabinete, 42×23mm tem uma vantagem dimensional mais óbvia em comparação com especificações mais profundas.

2. A dimensão lateral de 42 mm fornece mais largura de layout para PCBs

Embora a altura seja de apenas 23 mm, a dimensão lateral de 42 mm proporciona um espaço de montagem lateral relativamente amplo.

Isso é prático para produtos que precisam ser organizados na PCB:

• Blocos terminais
• Interfaces
• Conectores
• Luzes indicadoras
• Componentes de controle
• Componentes eletrônicos

Portanto, 42×23mm não busca simplesmente “fineza”, mas adota uma seção transversal mais larga e inferior, adequada para produtos eletrônicos com layouts de PCB laterais.

3. Adequado para módulos eletrônicos de diferentes comprimentos

42 × 23 mm representa o tamanho da seção transversal do gabinete e o comprimento real do produto pode ser ajustado de acordo com a PCB interna e os componentes eletrônicos.

A mesma seção transversal pode formar especificações diferentes através de comprimentos diferentes, por exemplo:

• Tipo curto → módulos eletrônicos compactos
• Comprimento médio → módulos de controle/comunicação
• Estrutura mais longa → aquisição de dados e módulos eletrônicos multi-interface

Este método é especialmente adequado para séries de dispositivos eletrônicos que possuem vários modelos de produtos, mas estruturas internas relativamente semelhantes.

4. Usinagem Personalizada Baseada em Perfis Padrão

O invólucro de alumínio de 42×23 mm não significa que o produto final possa apenas manter o formato padrão do perfil.

De acordo com os desenhos do produto, o processamento adicional pode ser realizado:

• Corte de comprimento fixo
• Usinagem CNC de face final
• Aberturas de interface
• Usinagem de furo de montagem
• Usinagem de furo roscado
• Usinagem de estrutura de montagem de PCB
• Usinagem de furo de botão
• Usinagem de furo de luz indicadora
• Usinagem de logotipo

Isto permite que perfis de alumínio padrão se adaptem a diferentes produtos eletrônicos.

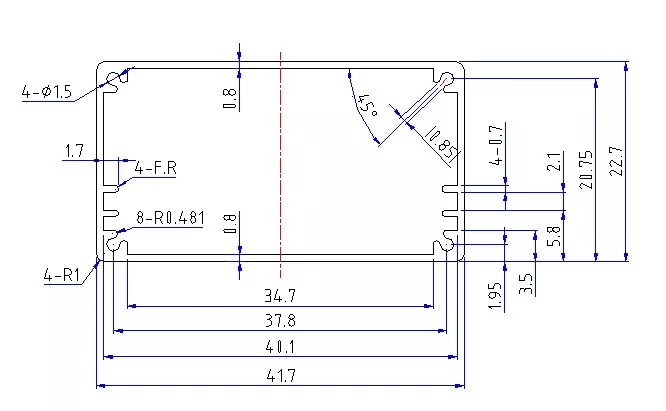

Especificações Técnicas

Observação: Os graus reais de liga de alumínio, espessura da parede, estrutura interna do perfil, faixas de comprimento, tolerâncias de usinagem e requisitos de tratamento de superfície precisam ser confirmados de acordo com desenhos ou pedidos específicos.

Escopo de aplicação

1. Módulos de aquisição de dados e conversão de sinal

42×23mm é mais adequado para módulos eletrônicos de tamanho pequeno, mas que exigem uma certa largura de montagem de PCB, como:

• Módulos de aquisição de dados
• Módulos de aquisição de sinal
• Conversores de sinal
• Módulos de conversão de dados
• Módulos de interface de sensor
• Módulos de monitoramento

Esses dispositivos geralmente precisam organizar conectores e componentes eletrônicos na PCB, mantendo baixa a altura geral do produto.

2. Módulos Eletrônicos de Controle Industrial

Pode ser aplicado a:

• Módulos periféricos PLC
• Módulos de E/S
• Módulos de controle industrial
• Controladores incorporados
• Módulos eletrônicos de equipamentos de automação
• Módulos de sinal de controle

Para módulos de controle pequenos que precisam ser instalados dentro de equipamentos de controle ou outros espaços limitados, o gabinete plano facilita o layout estrutural.

3. Módulos de Comunicação e Transmissão de Sinais

Adequado para:

• Módulos de comunicação
• Módulos de transmissão de dados
• Dispositivos de conversão de sinal
• Módulos eletrônicos de comunicação em rede
• Dispositivos de comunicação incorporados
• Módulos de interface de comunicação

O gabinete pode ser aberto de acordo com posições específicas da interface, de modo que a PCB, as interfaces e o gabinete formem uma estrutura completa de dispositivo eletrônico.

4. IoT e dispositivos eletrônicos inteligentes

42×23mm também pode ser usado para:

• Módulos de controle IoT
• Módulos de monitoramento inteligentes
• Terminais de aquisição de dados
• Módulos de sensores inteligentes
• Módulos de controle remoto
• Dispositivos eletrônicos incorporados

A caixa do módulo de comunicação de alumínio de 42 × 23 mm é especialmente adequada para produtos que precisam tornar os módulos eletrônicos mais finos e compactos.

5. Pequenos módulos de teste e instrumento

Por exemplo:

• Módulos de medição
• Módulos de detecção
• Módulos de teste de sinal
• Monitoramento de módulos eletrônicos
• Módulos internos de instrumentos pequenos
• Módulos de controle de equipamentos de teste

Se ele é adequado para um produto específico precisa ser confirmado em combinação com as dimensões da PCB, altura do componente, layout da interface e método de montagem.

5. Conteúdo personalizável

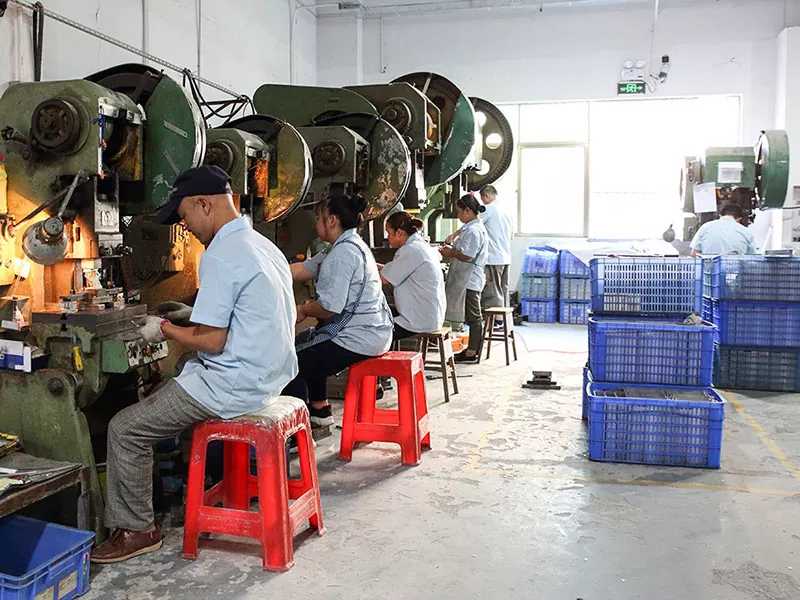

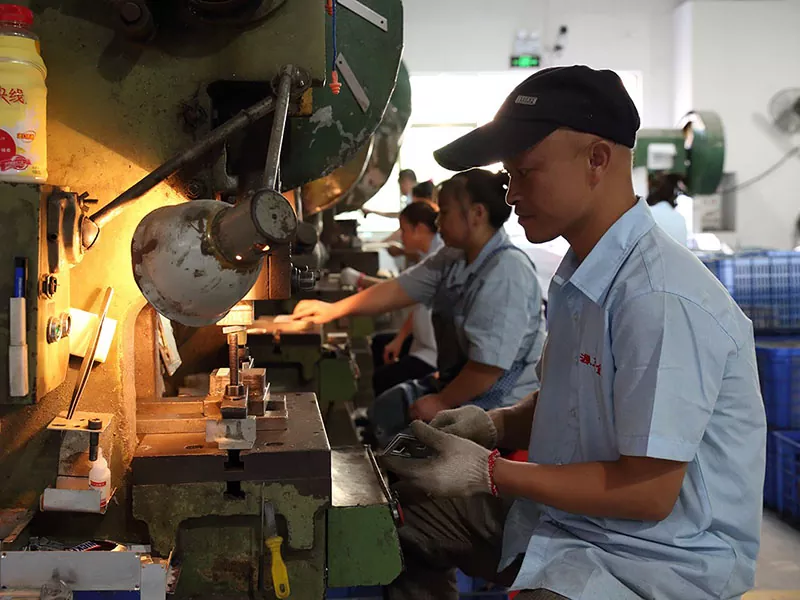

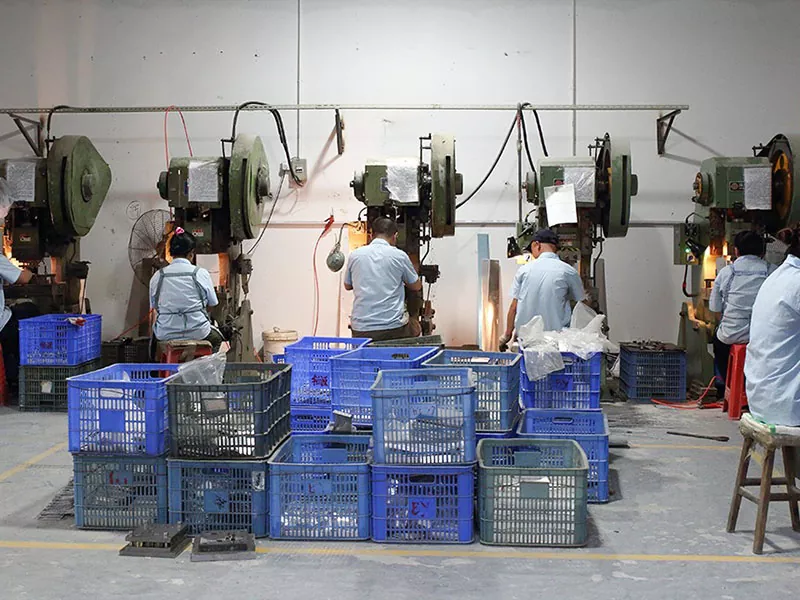

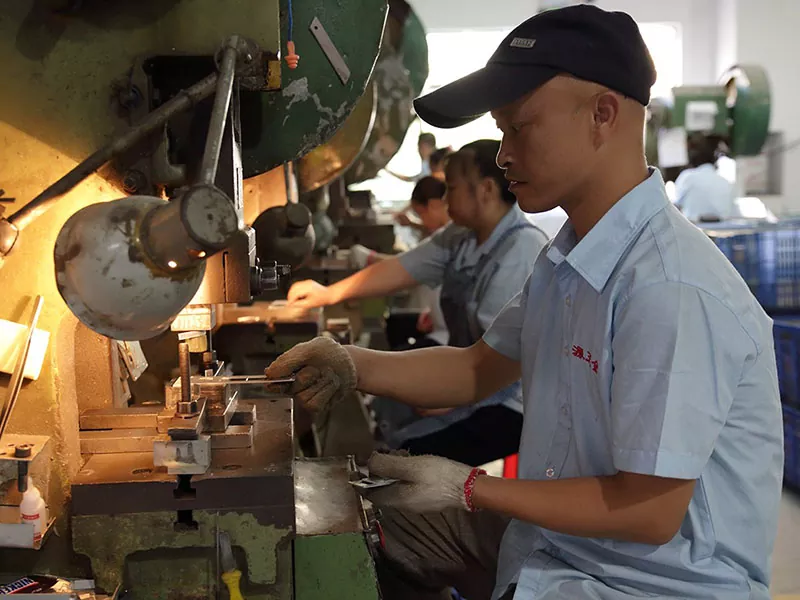

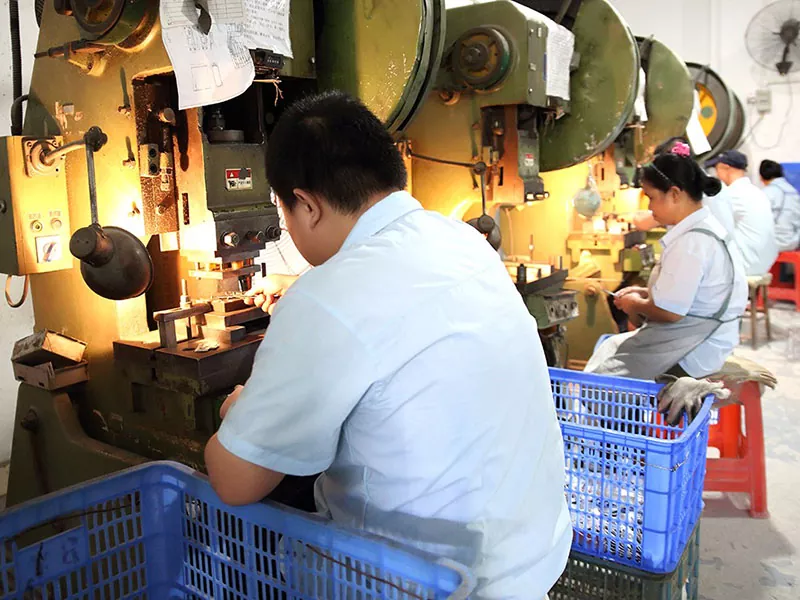

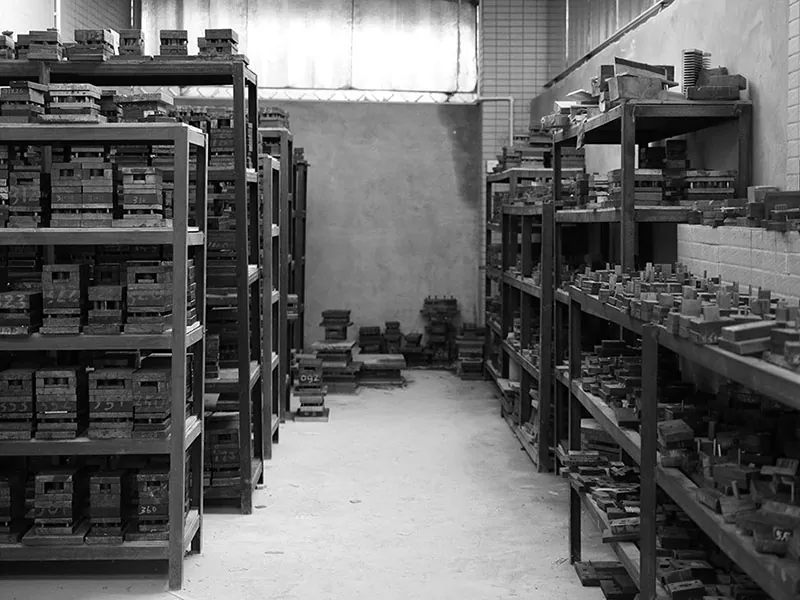

Mostra de oficina

Perguntas frequentes

Para quais produtos a caixa de alumínio de 42×23 mm é adequada?

Adequado principalmente para módulos eletrônicos PCB de pequeno a médio porte, módulos de controle industrial, módulos de aquisição de dados, módulos de conversão de sinal, módulos de comunicação, dispositivos IoT e pequenos módulos eletrônicos de teste.

Por que 42×23mm é adequado para dispositivos eletrônicos planos?

Porque sua altura é de 23mm e sua dimensão lateral é de 42mm. Em comparação com especificações de gabinete mais altas, é mais adequado para produtos que precisam controlar a espessura do dispositivo e, ao mesmo tempo, exigem um determinado espaço lateral para montagem da PCB.

O comprimento da caixa de alumínio de 42 × 23 mm pode ser personalizado?

Sim. 42 × 23 mm é o tamanho da seção transversal e o comprimento real do gabinete pode ser cortado em comprimento fixo de acordo com a PCB e a estrutura do dispositivo.

O gabinete pode ser feito de acordo com o PCB?

Sim. A estrutura do gabinete e o método de usinagem podem ser confirmados de acordo com as dimensões da PCB, orifícios de montagem, posições da interface e layout dos componentes internos.

As interfaces e os furos de montagem podem ser usinados?

Sim. Aberturas de interface, furos de montagem, furos roscados e outras usinagens CNC de três eixos podem ser realizados de acordo com desenhos 2D/3D.
