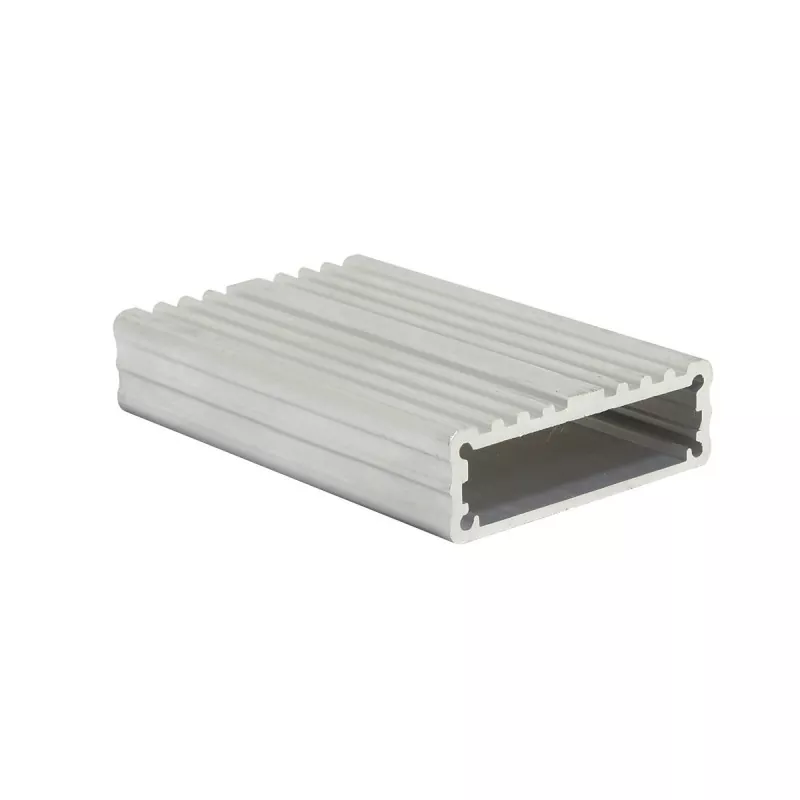

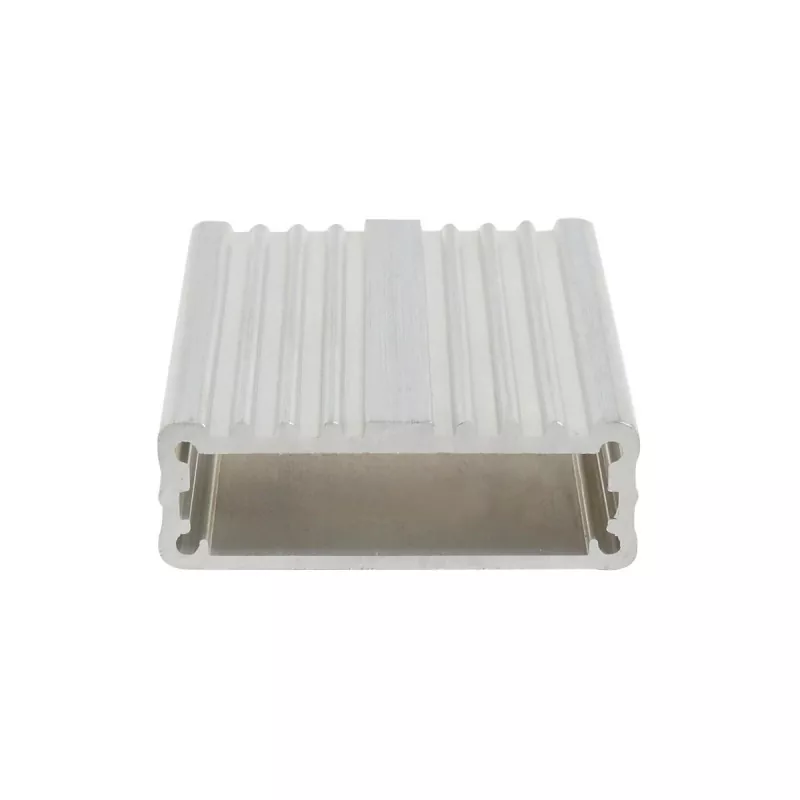

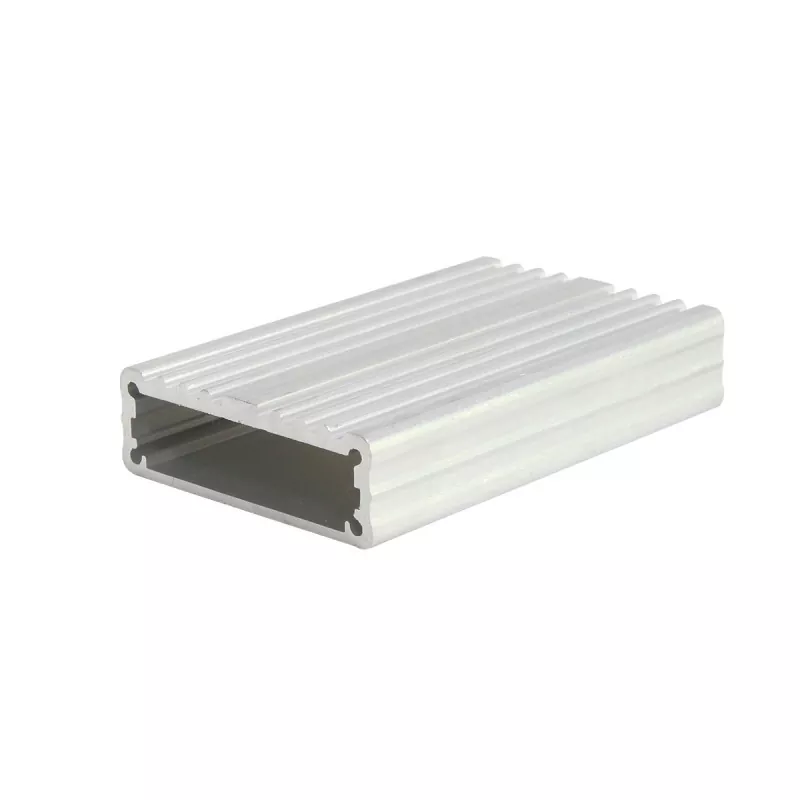

Gabinete de alumínio do módulo eletrônico embutido 43×13mm

Quando a altura do componente interno do módulo eletrônico é limitada e a espessura geral do produto precisa ser controlada, o invólucro de alumínio de baixo perfil pode efetivamente reduzir o espaço ocupado pelo equipamento. Sua dimensão lateral de 43 mm fornece uma certa largura de layout de PCB. Através do desenho transversal “mais largo + inferior”, proporciona proteção estrutural e espaço de instalação para módulos eletrônicos planos. Boyuan tem mais de 20 anos de experiência e sua área fabril é de aproximadamente 10.000 metros quadrados. Venha consultar-nos.

Para que é adequado?

• Módulos PCB finos
• Módulos eletrônicos de sensores
• Módulos de conversão de sinal
• Módulos de interface
• Módulos de aquisição de dados
• Componentes eletrônicos incorporados
• Módulos internos de instrumentos pequenos

A aplicabilidade real precisa ser confirmada de acordo com as dimensões da PCB, altura do componente, formato da interface e estrutura de montagem interna.

Recursos do produto

1. Altura baixa de 13 mm, adequada para produtos sensíveis à espessura

A principal vantagem do gabinete de alumínio do módulo eletrônico incorporado de 43 × 13 mm não é o espaço interno "grande", mas a altura geral baixa.

Para módulos eletrônicos que precisam ser instalados em espaços de espessura limitada, a altura do invólucro afeta diretamente as dimensões do produto final.

Portanto, 43×13mm é mais adequado para:

• Dispositivos eletrônicos finos
• Módulos PCB de baixo perfil
• Componentes eletrônicos incorporados
• Módulos eletrônicos internos do instrumento
• Módulos sensores
• Módulos de processamento de pequenos sinais

Se os próprios componentes eletrônicos internos tiverem altura baixa, o uso de um gabinete com seção transversal de 13 mm pode evitar o uso de um gabinete excessivamente profundo para acomodar a placa de circuito.

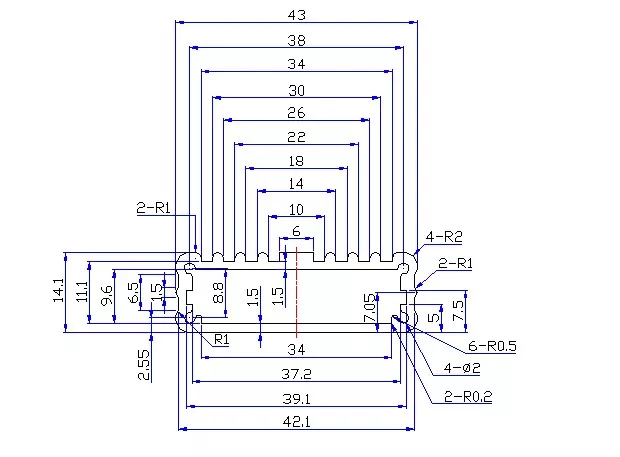

2. 43 mm de largura e 13 mm de altura formam uma seção transversal plana

A relação largura-altura de 43×13mm é bastante óbvia.

Não é um invólucro eletrônico quase quadrado, mas sim uma estrutura plana que se inclina para a expansão lateral.

Esta estrutura é adequada para layout lateral de PCB, por exemplo, organizando componentes de circuito, conectores ou interfaces de sinal ao longo da direção da PCB.

Para alguns produtos que precisam de: espaço de layout de PCB mais amplo + menor espessura do dispositivo, esta seção transversal é mais adequada do que um gabinete alto e estreito.

3. Adequado para PCBs finos e módulos de função eletrônica

43 × 13 mm pode servir como estrutura de proteção externa para PCBs.

Para placas de circuito sem componentes grandes, transformadores ou conectores altos internamente, o corte de comprimento fixo pode ser realizado de acordo com o comprimento da PCB, seguido de interfaces de usinagem e estruturas de montagem para o produto real.

A pós-usinagem comum inclui:

• Corte de comprimento fixo
• Usinagem CNC de face final
• Aberturas de interface
• Usinagem de furo de montagem
• Usinagem de furo roscado
• Usinagem de estrutura de fixação de PCB
• Furos de luz indicadora
• Buracos de botão
• Usinagem de logotipo

4. Especialmente adequado para séries de produtos

Se um produto eletrônico tiver PCBs de comprimentos diferentes, mas basicamente a mesma estrutura de seção transversal, a seção transversal de 43×13mm pode permanecer inalterada enquanto ajusta apenas o comprimento do perfil.

Por exemplo:

• Comprimento curto → pequenos módulos eletrônicos
• Comprimento médio → módulos de sensor/conversão
• Comprimento maior → módulos finos de controle ou dados

Este método é adequado para desenvolvimento em série de produtos eletrônicos.

Especificações Técnicas

Observação: Classes específicas de liga de alumínio, espessura da parede do perfil, estrutura interna, faixas de comprimento, tolerâncias de usinagem e requisitos de tratamento de superfície precisam ser confirmados de acordo com desenhos ou pedidos específicos.

Escopo de aplicação

1. Módulos eletrônicos PCB finos

Uma das direções mais adequadas para 43 × 13 mm são os módulos PCB de baixa altura.

Por exemplo:

• Módulos de circuito de controle
• Módulos de processamento de sinal
• Módulos de interface
• Módulos de conversão
• Módulos eletrônicos incorporados
• Pequenas placas de controle eletrônico

Esses produtos geralmente não requerem espaço interno muito grande, mas precisam de uma certa largura de layout lateral da PCB, portanto a estrutura plana de 43×13mm é mais adequada.

2. Módulos Eletrônicos de Sensor e Detecção

Pode ser usado para alguns:

• Módulos sensores
• Módulos de aquisição de sinal
• Módulos de detecção
• Módulos de monitoramento
• Módulos de aquisição de dados
• Componentes eletrônicos da interface do sensor

O gabinete de alumínio do módulo eletrônico incorporado de 43 × 13 mm é especialmente adequado para dispositivos eletrônicos com circuitos internos finos e espessura geral limitada do produto.

3. Conversão de Sinal e Módulos de Interface

Por exemplo:

• Módulos de conversão de sinal
• Módulos de conversão de interface
• Módulos de interface de dados
• Módulos de interface de comunicação
• Módulos de processamento de sinais elétricos

Esses produtos geralmente requerem uma placa de circuito impresso e um certo número de conectores, mas o volume geral ainda é pequeno.

4. Dispositivos eletrônicos incorporados

43×13mm pode ser usado para alguns módulos eletrônicos que precisam ser instalados dentro de outros dispositivos, por exemplo:

• Módulos de controle incorporados
• Pequenos módulos eletrônicos de monitoramento
• Componentes de aquisição de dados
• Módulos eletrônicos inteligentes
• Módulos de função internos do dispositivo

A estrutura de baixa altura é especialmente adequada para cenários com espaço de montagem limitado.

5. Módulos eletrônicos internos de pequenos instrumentos

Também pode ser usado para:

• Módulos eletrônicos de medição
• Módulos de teste
• Módulos de controle de instrumentos
• Módulos de processamento de sinal
• Detection equipment internal components

No entanto, se houver componentes eletrônicos altos dentro do produto, a altura de 13 mm pode ser insuficiente e uma especificação de perfil de alumínio mais alta precisa ser selecionada.

Conteúdo personalizável

Mostra de oficina

Perguntas frequentes

Para quais produtos a caixa de alumínio de 43×13mm é adequada?

Adequado principalmente para PCBs finos, módulos de sensores, módulos de conversão de sinal, módulos de interface, módulos de aquisição de dados e componentes eletrônicos incorporados.

Por que o gabinete de alumínio de 43×13 mm é adequado para dispositivos eletrônicos finos?

Porque a altura da seção transversal do gabinete é de apenas 13 mm. Em comparação com gabinetes de perfil de alumínio mais altos, é mais adequado para dispositivos eletrônicos com requisitos de espessura geral do produto.

O 43×13mm pode acomodar uma PCB?

Sim, mas a adaptabilidade específica precisa ser confirmada de acordo com as dimensões da PCB, altura do componente e estrutura interna do perfil.

43×13mm é adequado para equipamentos de controle industrial?

O gabinete de alumínio do módulo eletrônico incorporado de 43 × 13 mm é mais adequado para módulos eletrônicos industriais de baixa altura, como módulos de sinal, módulos de interface, módulos de aquisição, etc.

O comprimento do gabinete pode ser personalizado?

Sim. 43 × 13 mm representa o tamanho da seção transversal e o comprimento real do produto pode ser cortado em comprimento fixo de acordo com o PCB e a estrutura do dispositivo.
