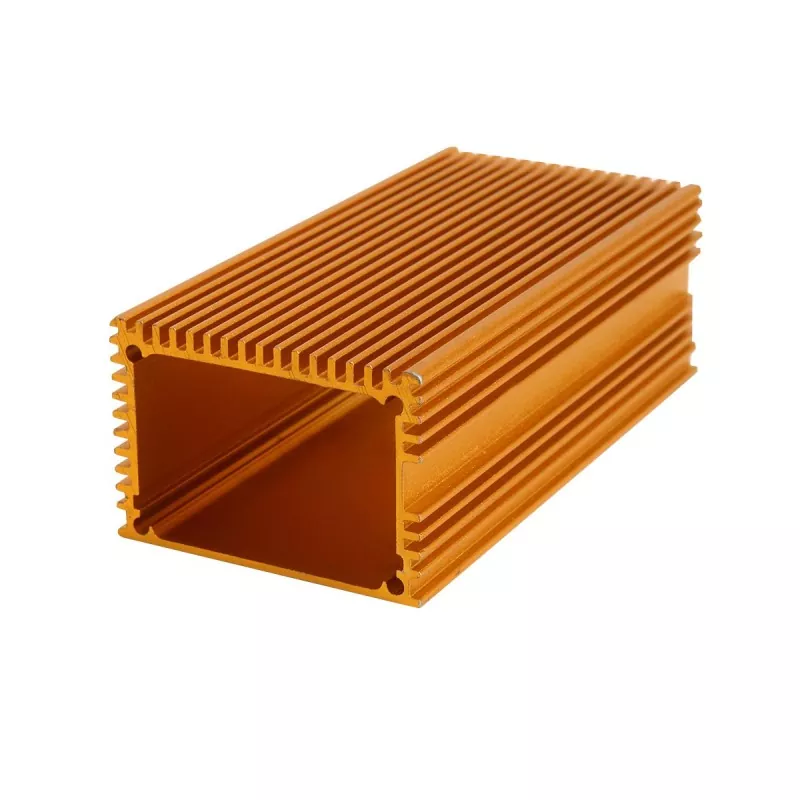

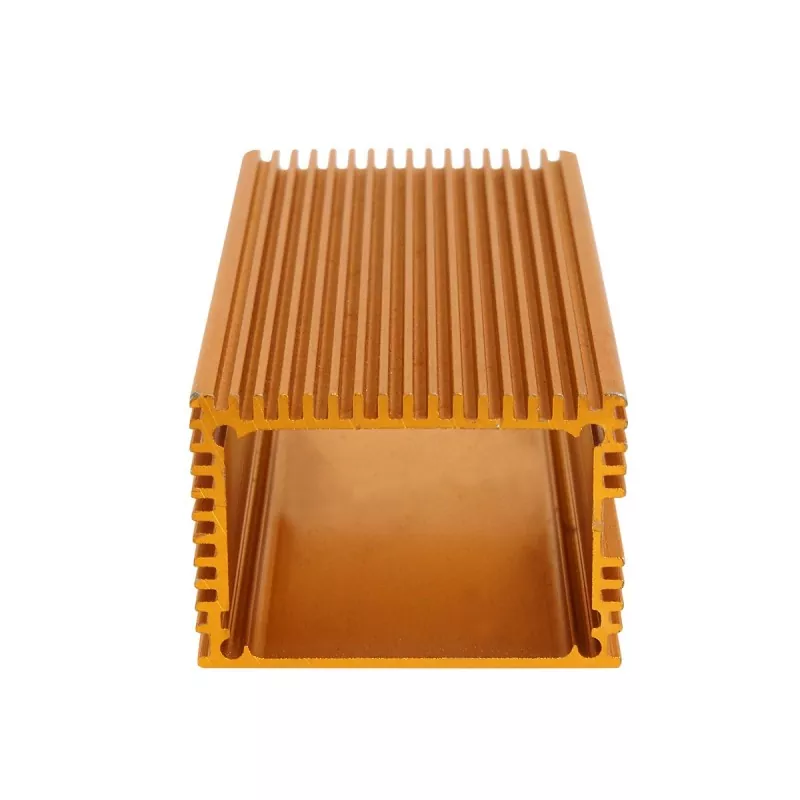

Gabinete de dispositivo de comunicação de alumínio de 48×33mm

A altura de 33 mm acomoda PCBs, conectores, blocos de terminais, módulos de potência e outros componentes com altura moderada, enquanto a largura de 48 mm suporta placas maiores e arranjos multiportas. Destina-se a equipamentos eletrônicos que necessitam de espaço interno real para montagem, diversas interfaces e resistência estrutural, mas não justifica um grande chassi de alumínio.

O corpo do perfil pode ser cortado no comprimento certo e acabado com placas finais, usinagem CNC, furos de montagem, aberturas de interface, furos roscados, logotipos e tratamento de superfície. Boyuan Hardware, com mais de 20 anos de experiência e uma fábrica de aproximadamente 10.000㎡, lida com corte, CNC de três eixos, perfuração, rosqueamento, tratamento de superfície, gravação a laser, serigrafia, inspeção e montagem.

Definição do Produto

O gabinete de dispositivo de comunicação de alumínio de 48 × 33 mm é um gabinete de dispositivo eletrônico de alumínio extrudado com espaço interno relativamente amplo, com um tamanho de seção transversal de aproximadamente 48 mm × 33 mm.

Em comparação com especificações de baixo perfil, como 19 mm, 23 mm e 25 mm, a altura de 33 mm oferece espaço de montagem mais amplo para PCBs, conectores, blocos de terminais, módulos de potência e outros componentes eletrônicos com uma determinada altura. Ao mesmo tempo, a largura de 48 mm também pode atender aos requisitos de layout de PCBs maiores e estruturas multi-interface.

Portanto, esta especificação é mais adequada para equipamentos eletrônicos que possuem certos requisitos de espaço interno de montagem, número de interfaces e resistência estrutural, mas não desejam usar um grande chassi de alumínio.

As aplicações típicas incluem:

• Módulos de controle industrial
• Equipamento de aquisição de dados
• Equipamento de comunicação
• Equipamento de conversão de sinal
• Equipamento de medição e teste
• Módulos de potência e controle
• IoT e dispositivos eletrônicos incorporados
• Pequenos instrumentos e equipamentos

O corpo do perfil de alumínio pode ser cortado de acordo com o comprimento do produto e combinado com placas finais, usinagem CNC, furos de montagem, aberturas de interface, furos roscados, logotipo e tratamento de superfície para formar um gabinete completo de dispositivo eletrônico.

Principais vantagens

1. 33 mm de altura, proporcionando mais amplo espaço para componentes internos

A característica mais óbvia de 48×33mm é a altura da seção transversal de 33mm.

Comparado aos gabinetes de alumínio de baixo perfil, ele pode acomodar mais componentes eletrônicos com uma certa altura, portanto não se limita a PCBs finos.

Por exemplo:

• Blocos terminais
• Conectores
• Interruptores
• Módulos de potência
• Componentes de furo passante de PCB
• Módulos de controle pequenos
• Módulos de comunicação
• Componentes de sensor e interface

Para produtos eletrônicos com estruturas internas relativamente complexas, a altura de 33 mm proporciona maior margem de design.

A altura interna útil real ainda precisa ser confirmada de acordo com a espessura da parede do perfil e a estrutura específica da seção transversal.

2. 48 mm de largura, adequado para PCB e layout multi-interface

A largura de 48 mm proporciona maior espaço lateral do que seções transversais mais estreitas, como 35 mm, 38 mm e 40 mm.

Portanto, ele pode organizar com mais flexibilidade: PCB + blocos de terminais + interfaces + componentes de controle.

Para produtos que precisam definir múltiplas interfaces na face final ou lateral, também pode fornecer melhor espaço de layout de abertura.

3. Dimensões equilibradas, adequadas para dispositivos eletrônicos compactos

48×33mm não é uma especificação de chassi grande, mas um tamanho entre pequenos módulos eletrônicos e equipamentos eletrônicos maiores.

É adequado para produtos eletrônicos que:

• Precisa de mais espaço interno do que gabinetes discretos
• Não precisa de um chassi grande
• Precisa instalar vários componentes eletrônicos
• Precisa de várias interfaces externas
• Quer manter o produto geral compacto

Portanto, este tamanho é especialmente adequado como gabinete de alumínio para pequenos equipamentos eletrônicos industriais e equipamentos de controle.

4. Adequado para séries de produtos de diferentes comprimentos

A seção transversal do perfil de alumínio permanece inalterada e diferentes modelos de produtos podem ser formados simplesmente ajustando o comprimento de acordo com a PCB interna e o número de componentes.

Por exemplo:

• Versão curta → pequenos módulos de controle
• Comprimento médio → PCB + interfaces + componentes de controle
• Versão mais longa → aquisição de dados, comunicação ou dispositivos multi-interface

Para a mesma série de produtos, isto pode reduzir a necessidade de remodelar invólucros com diferentes secções transversais.

Especificações Técnicas

Parâmetros específicos, como grau de liga de alumínio, espessura da parede do perfil, dimensões internas, faixa de comprimento, tolerâncias de usinagem e cores de tratamento de superfície estarão sujeitos aos desenhos reais do produto e aos requisitos do pedido.

Cenários de aplicação

1. Módulos de controle industrial

48×33mm tem espaço interno maior do que gabinetes de baixo perfil, por isso é adequado para alguns pequenos equipamentos de controle industrial.

Por exemplo:

• Módulos de controle industrial
• Módulos de interface de controle
• Módulos de E/S
• Controladores incorporados
• Controladores Eletrônicos Industriais

Se PCBs, terminais, conectores e componentes de controle precisarem ser instalados internamente ao mesmo tempo, 48×33mm pode fornecer um espaço estrutural mais amplo.

2. Equipamento de aquisição e medição de dados

O equipamento de aquisição de dados geralmente precisa instalar PCBs, interfaces de sinal, blocos terminais e outros componentes eletrônicos.

A largura de 48 mm pode satisfazer um layout lateral relativamente rico e a altura de 33 mm pode acomodar componentes com uma certa altura.

Adequado para:

• Módulos de aquisição de dados
• Equipamento de aquisição de dados
• Módulos de medição
• Módulos de processamento de sinal
• Dispositivos de interface de sensores

3. Módulos de conversão de sinal

Os produtos de conversão de sinal podem exigir múltiplas interfaces de entrada/saída e placas de circuito interno.

48×33mm pode fornecer espaço de montagem relativamente amplo para PCBs e interfaces.

Por exemplo:

• Módulos de conversão de sinal
• Módulos de interface de sinal
• Conversores de Sinais Industriais
• Dispositivos de interface de comunicação

4. Equipamentos de rede e comunicação industrial

Para pequenos equipamentos de comunicação que precisam instalar interfaces de comunicação, PCBs e componentes eletrônicos relacionados, um gabinete de extrusão de alumínio de 48×33mm pode ser usado.

Adequado para:

• Módulos de Comunicação
• Dispositivos de comunicação industrial
• Equipamento de transmissão de dados
• Módulos de interface de rede
• Eletrônica de comunicação embarcada

5. Pequenos módulos de potência e controle

Em comparação com gabinetes eletrônicos de baixo perfil, a altura de 33 mm oferece mais espaço de montagem interno, portanto também pode ser usada para alguns produtos eletrônicos de pequeno porte e controle.

Por exemplo:

• Módulos de controle de energia
• Módulos de potência eletrônica
• Unidades de Controle
• Módulos de interface de energia

Se é especificamente adequado precisa ser confirmado de acordo com as dimensões dos componentes internos e os requisitos de dissipação de calor.

6. Instrumentos de Teste e Medição

48 × 33 mm pode ser usado para alguns pequenos equipamentos eletrônicos de teste e medição.

Por exemplo:

• Módulos de teste eletrônico
• Dispositivos de medição
• Equipamento de teste de sinal
• Equipamento de monitoramento
• Eletrônica de Laboratório

Se o produto exigir um display, múltiplas interfaces ou um circuito interno relativamente complexo, esse tamanho também oferece mais espaço estrutural do que gabinetes ultrafinos.

Parâmetros de personalização

Perguntas frequentes

Q1: Para quais produtos o gabinete de alumínio de 48 × 33 mm é adequado?

O gabinete de dispositivo de comunicação de alumínio de 48 × 33 mm é mais adequado para controle industrial, aquisição de dados, comunicação, conversão de sinal, teste e medição e outros pequenos equipamentos eletrônicos que exigem um determinado espaço de montagem interno.

Q2: 48 × 33 mm é adequado para instalação de PCBs?

Sim. O projeto estrutural pode ser realizado de acordo com as dimensões da PCB, altura do componente e método de montagem.

Q3: Qual é a diferença entre 48×33mm e 44×25mm?

48×33mm é maior em largura e altura, por isso pode fornecer espaço interno mais amplo e é mais adequado para produtos com dimensões de PCB maiores, componentes mais altos ou mais interfaces.

44×25mm é mais compacto, adequado para módulos eletrônicos que desejam controlar o volume geral do produto.

Q4: Qual é a diferença entre 48×33mm e 38×29mm?

Ambos pertencem a gabinetes compactos com uma certa altura.

48×33mm tem uma seção transversal geral maior, por isso é mais adequado para produtos que exigem maior espaço de PCB, mais interfaces ou mais componentes internos.

38×29mm é mais compacto, adequado para equipamentos eletrônicos com requisitos mais rígidos em dimensões externas gerais.

Q5: O comprimento de 48 × 33 mm pode ser personalizado?

O corte longitudinal pode ser realizado de acordo com a estrutura do produto e os requisitos reais de usinagem.

Q6: Os furos de interface podem ser usinados?

Sim. As aberturas CNC podem ser feitas de acordo com as dimensões reais de USB, RJ45, conectores, blocos de terminais, interfaces de alimentação, etc.

Q7: Os furos de montagem e os furos roscados podem ser usinados?

Sim. Perfuração, rosqueamento e outras usinagens podem ser realizadas de acordo com a estrutura de montagem do produto.

Q8: Uma janela de exibição pode ser usinada?

Se o produto precisar instalar um módulo de exibição, a usinagem de abertura correspondente poderá ser realizada no gabinete de acordo com os desenhos reais.

Q9: E se eu não tiver certeza se 48×33mm é adequado para o meu produto?

Você pode fornecer: Dimensões da PCB + altura máxima do componente + posições da interface + requisitos de comprimento do produto.

Esta informação pode ser utilizada para avaliar preliminarmente se esta secção transversal é adequada.

Quais informações são necessárias para a compra?

Se atualmente você não possui desenhos completos do gabinete, você também pode fornecer primeiro as dimensões da PCB, a altura dos componentes internos e os requisitos gerais de dimensão do produto para avaliação preliminar.
