Fonte de alimentação de alumínio 50×44mm e gabinete de controle industrial

O gabinete de fonte de alimentação e controle industrial de alumínio Boyuan 50 × 44 mm é uma caixa de dispositivo eletrônico de tamanho médio fabricada com uma estrutura de extrusão de liga de alumínio, com um tamanho de seção transversal externa de 50 mm (largura) × 44 mm (altura), e o comprimento pode ser personalizado arbitrariamente de acordo com os requisitos reais do equipamento.

O produto é formado por extrusão de perfil de alumínio, com seção transversal fixa do corpo principal. Pode ser cortado de acordo com o comprimento real do equipamento, e a montagem final é concluída por meio de placas finais, usinagem CNC e outros processos de suporte.

O invólucro eletrônico de extrusão de alumínio pode ser projetado com slots de montagem ou estruturas de suporte correspondentes de acordo com a estrutura interna, para instalação de PCBs e outros componentes eletrônicos. O interior da caixa é projetado com slots de placa de circuito padrão e a PCB pode ser inserida e fixada diretamente sem parafusos adicionais, melhorando muito a eficiência da montagem.

Em comparação com as caixas de plástico, os gabinetes de liga de alumínio têm melhor resistência estrutural e textura metálica, e podem obter estruturas personalizadas, como interfaces, furos de montagem, furos roscados e ranhuras por meio de usinagem CNC.

The core value of 50×44mm lies in its "wide body and large space" — the 50mm width can accommodate standard wide PCBs and multiple interface layouts, and the 44mm height provides ample internal space for installing taller components.

Esta especificação é especialmente adequada para módulos de potência, amplificadores de potência, controladores industriais, instrumentos de medição, equipamentos de estação base de comunicação, equipamentos de aquisição e transmissão de dados, módulos de acionamento de motor, instrumentos de testes médicos e outros equipamentos eletrônicos de médio porte com altos requisitos de espaço interno.

A Boyuan Hardware se concentra na fabricação de gabinetes de alumínio e chassis de alumínio há mais de 20 anos, com aproximadamente 10.000 metros quadrados de espaço de fábrica de produção, e pode fornecer usinagem de gabinetes de alumínio personalizados de acordo com desenhos do cliente, amostras ou requisitos de tamanho.

Vantagens principais do produto

01 | Projeto de amplo espaço de 50 × 44 mm

A seção transversal de 50 mm de largura x 44 mm de altura oferece amplo espaço interno para equipamentos eletrônicos de médio porte.

A largura de 50 mm pode acomodar layouts de PCB mais amplos e design lado a lado de múltiplas interfaces; a altura de 44 mm oferece maior espaço de montagem de componentes, pode acomodar componentes mais altos, como capacitores eletrolíticos, transformadores, dissipadores de calor e relés, e também suporta design de PCB de dupla face, atendendo às necessidades de integração de sistemas de circuitos complexos.

02 | Estrutura de extrusão de alumínio

O corpo do gabinete é formado por extrusão de perfil de liga de alumínio.

O tamanho da seção transversal do invólucro de extrusão de alumínio é fixo, enquanto o comprimento pode ser cortado de acordo com os requisitos reais do produto. Portanto, o mesmo gabinete de especificação pode se adaptar a PCBs e módulos eletrônicos de diferentes comprimentos. Esta estrutura é especialmente adequada para produtos eletrônicos que requerem desenvolvimento em série.

03 | Adequado para montagem em PCB

O invólucro eletrônico de extrusão de alumínio pode ser projetado com slots de montagem ou estruturas de suporte correspondentes de acordo com a estrutura interna, para instalação de PCBs e outros componentes eletrônicos.

O interior é equipado de série com slots para placas de circuito e a PCB pode ser inserida e fixada diretamente sem parafusos adicionais. A altura de 44 mm pode acomodar empilhamento de PCB de camada dupla ou dispositivos de alta potência com dissipadores de calor, fornecendo uma solução de embalagem confiável para equipamentos eletrônicos de alta potência.

04 | Suporte para usinagem CNC personalizada

O perfil padrão é apenas o ponto de partida.

A Boyuan Hardware pode realizar usinagem CNC no gabinete de alumínio de 50 × 44 mm de acordo com os desenhos do cliente, incluindo:

• Aberturas de interface (USB, RJ45, interfaces de energia, plugues de aviação, etc.)
• Furos de parafuso e furos de posicionamento
• Furos roscados e furos rebaixados
• Sulcos e degraus
• Slots de dissipação de calor e orifícios de ventilação
• Chanfrar
• Outras estruturas personalizadas

05 | Comprimento personalizável de acordo com o produto

50 × 44 mm é a especificação da seção transversal do gabinete, e o comprimento do gabinete da fonte de alimentação e controle industrial de alumínio de 50 × 44 mm pode ser cortado de acordo com as dimensões reais do equipamento. O comprimento usinável específico é confirmado de acordo com o material, tratamento de superfície e requisitos do produto.

06 | Desempenho eficiente de dissipação de calor

A condutividade térmica da liga de alumínio é de cerca de 200W/(m·K). Combinado com a maior área de superfície de 50 × 44 mm, ele pode conduzir e dissipar efetivamente o calor gerado pelos componentes internos. Para equipamentos com grande geração de calor, como módulos de potência e amplificadores de potência, o próprio invólucro de alumínio é um dissipador de calor eficiente, que pode prolongar a vida útil do equipamento.

07 | Gabinete de metal combina estrutura e aparência

A liga de alumínio é leve e tem bom desempenho estrutural, mantendo uma textura metálica natural. Através de tratamentos de superfície como escovação, jato de areia e anodização, diferentes efeitos de aparência podem ser obtidos, conferindo aos equipamentos eletrônicos uma aparência de produto mais profissional.

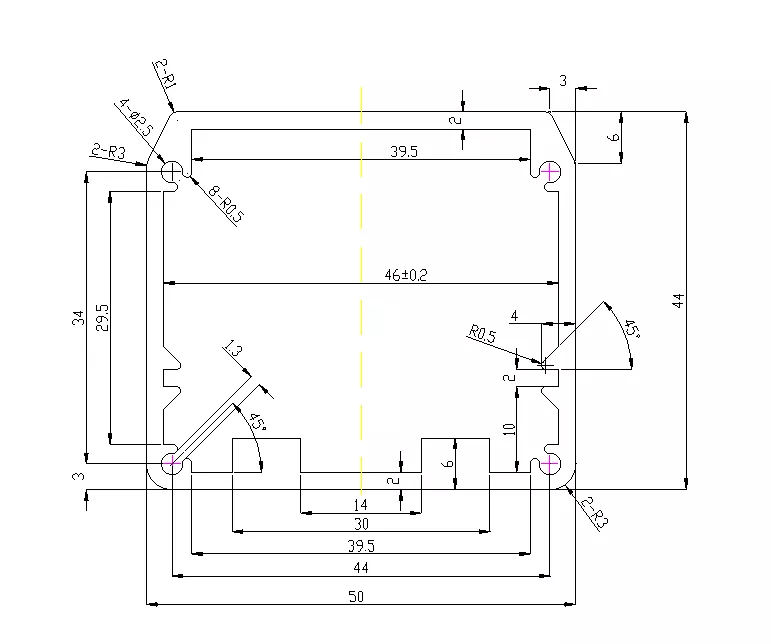

Especificações técnicas do gabinete de alumínio 50 × 44 mm

Observação: Classes específicas de materiais, espessura de parede, faixas de comprimento, tolerâncias dimensionais e cores de tratamento de superfície estarão sujeitas aos desenhos reais do produto e aos requisitos do pedido.

Para quais produtos o gabinete de alumínio de 50 × 44 mm é adequado?

50×44mm pertence à categoria de gabinete de alumínio para amplo espaço – a largura de 50mm suporta o layout lado a lado de múltiplas interfaces, e a altura de 44mm pode acomodar componentes mais altos e dissipadores de calor. A altura de 44 mm é a principal característica que distingue esta especificação de gabinetes pequenos, permitindo transportar equipamentos eletrônicos com maior potência e componentes mais altos.

1. Módulos de potência

O amplo design de espaço de 50×44mm é muito adequado para vários produtos de energia:

• Troca de módulos de fonte de alimentação
• Adaptadores de energia
• Gabinetes de fonte de alimentação para veículos
• Gabinetes do inversor
• Carcaças de alumínio do retificador
• Módulos conversores DC-DC
• Módulos de fonte de alimentação UPS
• Módulos de carregador

Por que 50×44mm é adequado para módulos de potência? Os módulos de potência geralmente precisam acomodar componentes mais altos, como capacitores eletrolíticos (normalmente de 25 a 35 mm de altura), transformadores e dissipadores de calor. A altura de 44 mm oferece amplo espaço de montagem, enquanto a largura de 50 mm pode acomodar layouts de PCB amplos, e o material de liga de alumínio também ajuda dispositivos de alta potência a dissipar o calor com eficiência.

2. Amplificadores de potência e equipamentos de áudio

• Gabinetes de amplificador
• Amplificadores de potência de áudio
• Módulos amplificadores de sinal
• Amplificadores de potência RF

Por que 50×44mm é adequado para amplificadores? Os amplificadores de potência precisam de um espaço interno relativamente grande para acomodar circuitos amplificadores, dissipadores de calor e seções de fonte de alimentação. A altura de 44 mm pode instalar componentes mais altos, e o gabinete de liga de alumínio também serve uma função de dissipação de calor, adequado para equipamentos amplificadores de áudio e RF com grande geração de calor.

3. Módulos de Controle e Automação Industrial

• Controladores industriais
• Módulos de controlador lógico programável (PLC)
• Módulos de controle de movimento
• Módulos de acionamento do motor
• Módulos inversores
• Módulos de expansão de E/S
• Caixas de controle de automação

Por que 50×44mm é adequado para módulos de controle industrial? Os módulos de controle industrial geralmente precisam acomodar muitas interfaces (RS232, RS485, CAN, Ethernet, etc.) e placas de controle de maior porte. A largura de 50 mm pode acomodar várias interfaces lado a lado e a altura de 44 mm pode instalar dispositivos de energia com dissipadores de calor.

4. Instrumentos de medição e equipamentos de teste

• Módulos osciloscópios
• Gabinetes para geradores de sinal
• Instrumentos de aquisição de dados
• Analisadores de potência
• Módulos de análise de espectro
• Instrumentos de teste de dureza
• Equipamento de teste ultrassônico
• Gabinetes para medidores de vazão/medidores de nível

Por que 50×44mm é adequado para instrumentos de medição? Os instrumentos de medição precisam de layouts de PCB maiores para acomodar circuitos de processamento de sinal e múltiplas interfaces. A largura de 50 mm pode acomodar PCBs largos padrão e a altura de 44 mm pode acomodar componentes como transformadores e relés.

5. Equipamentos de comunicação e rede

• Módulos de estação base de comunicação
• Amplificadores de sinal
• Módulos de comunicação GPS/GPRS/5G
• Unidades de transmissão de dados (DTU)
• Transceptores de fibra óptica
• Equipamento de ponte sem fio
• Mudar módulos

6. Equipamento de testes médicos

• Módulos de testes médicos
• Equipamento de monitoramento
• Instrumentos médicos portáteis
• Módulos de equipamentos de fisioterapia
• Módulos de aquisição de biossinais

7. Aplicações integradas de dissipador de calor

O gabinete de alumínio de 50×44mm pode ser usado em combinação com dissipadores de calor internos:

• Gabinetes de driver de LED de alta potência
• Módulos eletrônicos de potência
• Controladores de motor
• Gabinetes do sistema de gerenciamento de bateria (BMS)
• Gabinetes de módulos de supercapacitores

8. Caixas de Blindagem e Aplicações Anti-Interferência

• Caixas de blindagem de instrumentos de precisão
• Blindagem do módulo de alta frequência
• Blindagem eletrônica médica

O material de liga de alumínio oferece excelente desempenho de blindagem eletromagnética, evitando efetivamente a interferência eletromagnética.

9. Equipamento Experimental de Ensino e Pesquisa Científica

• Gabinetes de instrumentos experimentais
• Módulos de demonstração de ensino
• Equipamento de aquisição de dados de pesquisa científica

O que pode ser personalizado para o gabinete de alumínio de 50 × 44 mm?

Tratamento de superfície

Anodização

A anodização é um dos métodos de tratamento de superfície comumente usados ​​para gabinetes de alumínio. A fonte de alimentação de alumínio de 50 × 44 mm e o gabinete de controle industrial podem alterar a aparência e as propriedades da superfície de alumínio e obter diferentes efeitos de cores.

Jateamento de areia

O jato de areia pode formar uma textura fosca uniforme na superfície do alumínio, adequada para equipamentos eletrônicos industriais e gabinetes de instrumentos.

Escovação

A escovação pode formar texturas metálicas regulares, permitindo que o produto mantenha uma textura óbvia de liga de alumínio.

Gravação a Laser

O seguinte pode ser usinado na superfície do invólucro de alumínio de 50×44mm:

• Logotipo
• Modelo do produto
• Identificação da interface
• Número do produto
• Texto e padrões

Impressão em serigrafia

Adequado para usinagem de logotipos multicoloridos, texto e identificação de funções.

Usinagem personalizada de gabinete de alumínio profissional

Nós não apenas produzimos gabinetes de alumínio padrão, mas também podemos personalizar de acordo com as estruturas do produto do cliente.

Os clientes só precisam fornecer:

Desenhos 2D/modelos 3D/amostras físicas/dimensões do produto

Podemos então realizar a avaliação da usinagem de acordo com os requisitos reais do produto.

A usinagem CNC atende a requisitos fora do padrão

Para produtos que não podem ser atendidos diretamente pelo perfil padrão 50×44mm, a personalização pode ser obtida por meio de usinagem CNC subsequente.

Por exemplo:

Aberturas de interface + furos de montagem + furos roscados + slots de dissipação de calor + ranhuras + degraus + logotipo

Todos podem ser usinados de acordo com desenhos do cliente.

Guia de seleção de produtos

Se a largura do seu PCB estiver próxima de 50 mm

50×44mm é a escolha ideal – a largura de 50mm oferece amplo espaço para roteamento de PCB e a altura de 44mm pode acomodar componentes mais altos. Se a estrutura real é adequada pode ser confirmada de acordo com a espessura da PCB, método de montagem e altura do componente interno.

Se o seu dispositivo contiver componentes mais altos

A altura de 44 mm pode acomodar componentes mais altos, como capacitores eletrolíticos (25-35 mm), transformadores, dissipadores de calor e relés, adequados para equipamentos eletrônicos que exigem maior espaço interno.

Se o seu dispositivo gerar calor significativo

O gabinete de liga de alumínio possui excelente condutividade térmica. Combinado com a área de superfície maior de 50 × 44 mm, pode ajudar efetivamente os componentes internos a dissipar o calor. Ranhuras de dissipação de calor ou orifícios de ventilação podem ser usinados no gabinete para aumentar ainda mais o efeito de dissipação de calor.

Se os comprimentos do PCB forem diferentes

O perfil pode ser cortado de acordo com o comprimento do produto, e a mesma especificação de seção transversal pode se adaptar a produtos de diferentes comprimentos.

Se as interfaces precisarem ser instaladas

As aberturas CNC podem ser adicionadas ao corpo do perfil ou às placas finais. Os mais comuns incluem USB, RJ45, interfaces de alimentação, plugues de aviação, interfaces BNC, luzes indicadoras, etc.

Se você precisar de mais espaço

Uma especificação de perfil de alumínio maior pode ser selecionada novamente de acordo com as dimensões da PCB ou um design de gabinete não padrão pode ser executado.
