Leitor de código de barras de alumínio de 51×21mm e caixa de terminal POS

A caixa de alumínio Boyuan 51 × 21 mm é uma caixa de dispositivo eletrônico ultrafina fabricada com uma estrutura de extrusão de liga de alumínio, com um tamanho de seção transversal externa de 51 mm (largura) × 21 mm (altura), e o comprimento pode ser personalizado arbitrariamente de acordo com os requisitos reais do equipamento.

O produto é formado por extrusão de perfil de alumínio, com seção transversal fixa do corpo principal. Pode ser cortado de acordo com o comprimento real do equipamento, e a montagem final é concluída por meio de placas finais, usinagem CNC e outros processos de suporte.

O invólucro eletrônico de extrusão de alumínio pode ser projetado com slots de montagem ou estruturas de suporte correspondentes de acordo com a estrutura interna, para instalação de PCBs e outros componentes eletrônicos. O interior da caixa é projetado com slots de placa de circuito padrão e a PCB pode ser inserida e fixada diretamente sem parafusos adicionais, melhorando muito a eficiência da montagem.

Em comparação com as caixas de plástico, os gabinetes de liga de alumínio têm melhor resistência estrutural e textura metálica, e podem obter estruturas personalizadas, como interfaces, furos de montagem, furos roscados e ranhuras por meio de usinagem CNC.

A Boyuan Hardware se concentra na fabricação de gabinetes de alumínio e chassis de alumínio há mais de 20 anos, com aproximadamente 10.000 metros quadrados de espaço de fábrica de produção, e pode fornecer usinagem de gabinetes de alumínio personalizados de acordo com desenhos do cliente, amostras ou requisitos de tamanho.

Vantagens do produto

01 | Design ultralargo e ultrafino de 51×21mm

O tamanho da seção transversal de 51 mm de largura x 21 mm de altura fornece uma solução de embalagem ultrafina ideal para dispositivos terminais portáteis e inteligentes.

A largura de 51 mm pode acomodar layouts de PCB mais amplos e design lado a lado de múltiplas interfaces, adequado para dispositivos que integram módulos de múltiplas funções, como telas, botões, slots de cartão e reconhecimento de impressão digital; a altura ultrafina de 21 mm mantém o dispositivo fino, melhorando o conforto da pegada portátil e a percepção da qualidade do produto.

02 | Estrutura de extrusão de alumínio

O corpo do leitor de código de barras de alumínio de 51 × 21 mm e da caixa do terminal POS é formado por extrusão de perfil de liga de alumínio. O tamanho da seção transversal do invólucro de extrusão de alumínio é fixo, enquanto o comprimento pode ser cortado de acordo com os requisitos reais do produto. Portanto, o mesmo gabinete de especificação pode se adaptar a PCBs e módulos eletrônicos de diferentes comprimentos.

03 | Adequado para montagem em PCB

O invólucro eletrônico de extrusão de alumínio pode ser projetado com slots de montagem ou estruturas de suporte correspondentes de acordo com a estrutura interna, para instalação de PCBs e outros componentes eletrônicos. O interior é equipado de série com slots para placas de circuito e a PCB pode ser inserida e fixada diretamente sem parafusos adicionais.

04 | Suporte para usinagem CNC personalizada

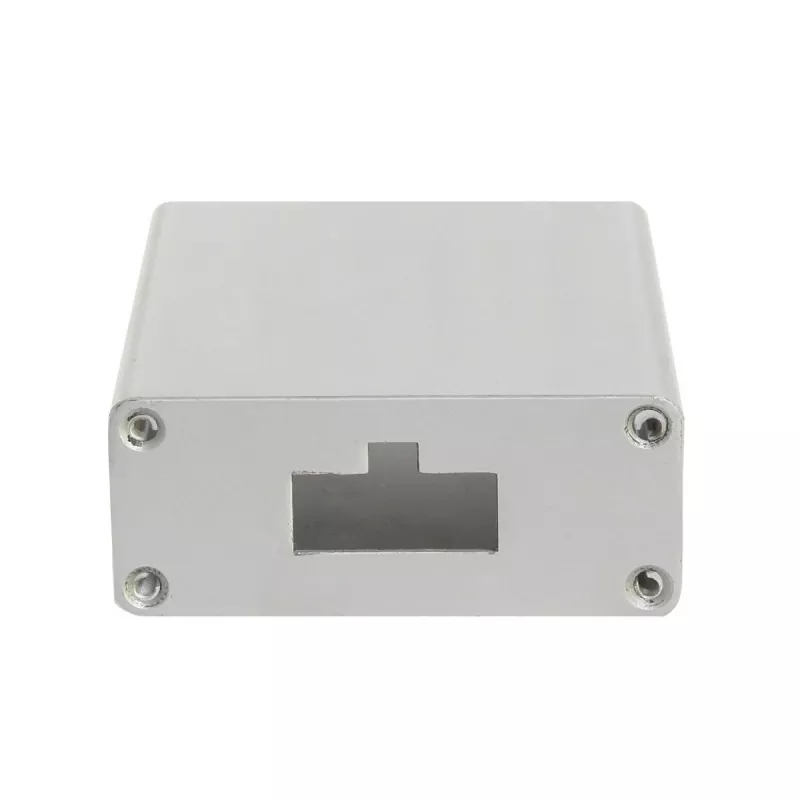

O perfil padrão é apenas o ponto de partida. A Boyuan Hardware pode realizar usinagem CNC no gabinete de alumínio de 51 × 21 mm de acordo com os desenhos do cliente, incluindo:

• Aberturas de interface (USB, Tipo C, RJ45, interfaces de alimentação, etc.)
• Furos de parafuso e furos de posicionamento
• Furos roscados e furos rebaixados
• Aberturas de janela de tela
• Slots para passar cartão
• Aberturas do módulo de reconhecimento de impressão digital
• Buracos de botão
• Sulcos e degraus
• Chanfrar
• Outras estruturas personalizadas

05 | Comprimento personalizável de acordo com o produto

51×21mm é a especificação da seção transversal do gabinete e o comprimento do produto pode ser cortado de acordo com as dimensões reais do equipamento. O comprimento usinável específico é confirmado de acordo com o material, tratamento de superfície e requisitos do produto.

06 | Gabinete de metal combina estrutura e aparência

A liga de alumínio é leve e tem bom desempenho estrutural, mantendo uma textura metálica natural. Através de tratamentos de superfície como escovação, jato de areia e anodização, diferentes efeitos de aparência podem ser obtidos, conferindo aos dispositivos portáteis uma textura de produto mais profissional.

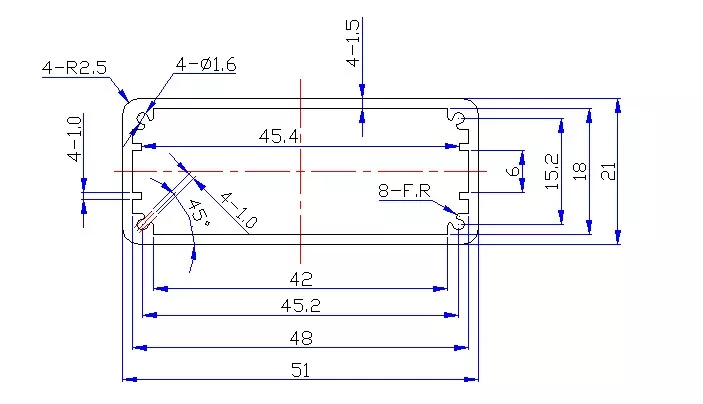

Especificações técnicas do gabinete de alumínio de 51 × 21 mm

Observação: Classes específicas de materiais, espessura de parede, faixas de comprimento, tolerâncias dimensionais e cores de tratamento de superfície estarão sujeitas aos desenhos reais do produto e aos requisitos do pedido.

Para quais produtos o gabinete de alumínio de 51 × 21 mm é adequado?

O leitor de código de barras de alumínio de 51 × 21 mm e a caixa do terminal POS pertencem à categoria de gabinete de alumínio ultralargo e ultrafino - a largura de 51 mm pode acomodar o layout lado a lado de vários módulos de função e a altura de 21 mm mantém o dispositivo ultrafino. A altura ultrafina de 21 mm é a principal característica desta especificação, tornando-a especialmente adequada para dispositivos terminais inteligentes portáteis e ultrafinos.

1. Leitores de código de barras

• Leitores de código de barras portáteis
• Leitores de código QR
• Pistolas de digitalização industrial
• Equipamento de digitalização para supermercados/varejo
• Terminais de logística e digitalização expressa
• Scanners de gerenciamento de armazém

Por que 51×21mm é adequado para leitores de código de barras? Os leitores de código de barras geralmente são projetados como dispositivos portáteis e precisam de uma pegada ergonômica. A largura de 51 mm pode acomodar vários componentes funcionais, como cabeçote de digitalização, placa de decodificação, botões, luzes indicadoras e módulos USB/Bluetooth. A altura ultrafina de 21 mm torna o dispositivo fino e leve, confortável de segurar e adequado para operação portátil de longo prazo.

2. Máquinas POS e Terminais de Pagamento

• Máquinas POS móveis
• Terminais de caixa inteligentes
• Dispositivos para passar cartão de pagamento
• Terminais de digitalização para pagamento

Por que 51×21mm é adequado para máquinas POS? As máquinas POS precisam integrar vários módulos funcionais, como slots de cartão, teclados de senha, leitores de cartão NFC, monitores e impressoras. A largura de 51 mm oferece amplo espaço de layout e a espessura de 21 mm mantém a portabilidade do dispositivo. O invólucro em liga de alumínio aumenta a sensação de segurança e qualidade do produto, ao mesmo tempo que fornece propriedades à prova de poeira e antiestáticas.

3. Leitores de cartão de acesso inteligente

• Caixas de leitor de cartão de controle de acesso
• Construindo módulos de intercomunicação
• Terminais de atendimento
• Equipamento de gerenciamento de visitantes

Por que 51×21mm é adequado para leitores de cartão de acesso? Os leitores de cartão de acesso precisam de um corpo relativamente largo para acomodar bobinas de indução, placas de circuito de leitura de cartão, luzes indicadoras e botões. A largura de 51 mm corresponde exatamente ao tamanho de instalação padrão de 86 caixas, e o design ultrafino de 21 mm torna o dispositivo fino quando montado na parede, esteticamente agradável e discreto.

4. Terminais portáteis e coletores de dados

• Terminais portáteis industriais
• Coletores de dados
• Terminais de inspeção
• Dispositivos portáteis de gerenciamento de armazém
• Terminais móveis de aplicação da lei

5. Reconhecimento de impressão digital e módulos biométricos

• Máquinas de atendimento por impressão digital
• Módulos de impressão digital de controle de acesso
• Terminais de reconhecimento biométrico
• Dispositivos de verificação de identidade

6. Placas de controle de display LED

• Gabinetes para placas de controle de LED
• Exibir cartões de envio
• Cartões de controle assíncronos
• Módulos de processador de vídeo

Por que 51×21mm é adequado para placas de controle de LED? As placas de controle de LED são geralmente PCBs largas padrão (aproximadamente 45-50 mm de largura) e a largura de 51 mm se ajusta perfeitamente; a altura ultrafina de 21 mm é adequada para instalação em vitrines de LED ou espaços estreitos.

7. Módulos de sensores ultrafinos

• Sensores fotoelétricos ultrafinos
• Módulos de medição de distância ultrassônica
• Sensores infravermelhos
• Módulos de medição de distância a laser

8. Fontes de alimentação e adaptadores ultrafinos

• Adaptadores de energia ultrafinos
• Fontes de alimentação para drivers de LED
• Gabinetes de módulo de carregamento rápido

9. Eletrônicos de consumo e hardware inteligente

• Controles remotos inteligentes
• Receptores de microfone sem fio
• Receptores de áudio Bluetooth
• Painéis de controle residencial inteligentes
• Tradutores portáteis

O que pode ser personalizado para o gabinete de alumínio de 51 × 21 mm?

Tratamento de superfície

Anodização

A anodização é um dos métodos de tratamento de superfície comumente usados ​​para gabinetes de alumínio. Ele pode alterar a aparência e as propriedades da superfície de alumínio e obter diferentes efeitos de cores.

Jateamento de areia

O jato de areia pode formar uma textura fosca uniforme na superfície de alumínio, adequada para dispositivos portáteis industriais e gabinetes de instrumentos.

Escovação

A escovação pode formar texturas metálicas regulares, permitindo que o produto mantenha uma textura óbvia de liga de alumínio.

Gravação a Laser

O seguinte pode ser usinado na superfície do invólucro de alumínio de 51×21mm:

• Logotipo
• Modelo do produto
• Identificação da interface
• Número do produto
• Texto e padrões

Impressão em serigrafia

Adequado para usinagem de logotipos multicoloridos, texto e identificação de funções.

Usinagem personalizada de gabinete de alumínio profissional

Nós não apenas produzimos gabinetes de alumínio padrão, mas também podemos personalizar de acordo com as estruturas do produto do cliente.

Os clientes só precisam fornecer:

Desenhos 2D/modelos 3D/amostras físicas/dimensões do produto

Podemos então realizar a avaliação da usinagem de acordo com os requisitos reais do produto.

A usinagem CNC atende a requisitos fora do padrão

Para produtos que não podem ser atendidos diretamente pelo perfil padrão 51×21mm, a personalização pode ser obtida por meio de usinagem CNC subsequente.

Por exemplo:

Aberturas de interface + janelas de tela + slots para passagem de cartão + orifícios para botões + aberturas para módulo de impressão digital + orifícios de montagem + logotipo

Todos podem ser usinados de acordo com desenhos do cliente.

Guia de seleção de produtos

Se a largura do seu PCB estiver próxima de 51 mm

51×21mm é a escolha ideal – a largura de 51mm oferece amplo espaço de roteamento de PCB e layout lado a lado de módulos de função, e a altura ultrafina de 21mm mantém o dispositivo fino e portátil.

Se você estiver projetando um dispositivo portátil

A altura ultrafina de 21 mm é a principal vantagem de 51×21 mm, adequada para dispositivos que precisam ser segurados manualmente – leitores de código de barras, máquinas POS, terminais portáteis, etc.

Se você precisar integrar vários módulos de função

A largura de 51 mm pode acomodar o layout lado a lado de vários módulos de função, como telas, slots para cartões, reconhecimento de impressão digital, botões e luzes indicadoras, adequados para terminais inteligentes com funções integradas.

Se você precisar instalar em um espaço estreito

A altura ultrafina de 21 mm é adequada para instalação em gabinetes de display LED, equipamentos internos ou cenários de instalação montados na parede com requisitos rígidos de espessura.

Se os comprimentos do PCB forem diferentes

O perfil pode ser cortado de acordo com o comprimento do produto, e a mesma especificação de seção transversal pode se adaptar a produtos de diferentes comprimentos.

Mostra de oficina

Perguntas frequentes

1. Para quais produtos o gabinete de alumínio de 51 × 21 mm é adequado?

51×21mm pertence à categoria de gabinetes de alumínio ultralargos e ultrafinos. As principais aplicações incluem leitores de código de barras, máquinas POS, leitores de cartão de acesso inteligente, terminais portáteis, módulos de reconhecimento de impressão digital, cartões de controle de display LED, sensores ultrafinos, etc. A largura de 51 mm suporta layout de vários módulos e a altura ultrafina de 21 mm mantém o dispositivo fino e portátil.

2. 51×21mm é o comprimento do gabinete?

O leitor de código de barras de alumínio nº 51 × 21 mm e a caixa do terminal POS referem-se ao tamanho da seção transversal do gabinete (largura × altura). O comprimento do produto pode ser cortado de acordo com o equipamento real e o comprimento do PCB.

3. O comprimento do gabinete de alumínio de 51 × 21 mm pode ser personalizado?

Sim. O comprimento do invólucro de extrusão de alumínio pode ser cortado de acordo com os requisitos do produto. O comprimento específico precisa ser confirmado em combinação com o material, tratamento de superfície e estrutura do produto.

4. Pode ser feita uma janela de tela na caixa de alumínio?

Sim. Boyuan Hardware pode fazer máquinas CNC com janelas de exibição de tela, orifícios de luz indicadora e outras estruturas no gabinete de alumínio de acordo com os desenhos do cliente.

5. Um slot para passagem de cartão pode ser usinado?

Sim. Para produtos que exigem funções de passagem de cartão, como máquinas POS e leitores de cartão de acesso, os slots para passagem de cartão magnético/cartão IC podem ser usinados no gabinete de alumínio de acordo com os desenhos do cliente.

6. A abertura do módulo de reconhecimento de impressão digital pode ser usinada?

Sim. Aberturas de montagem precisas podem ser usinadas no invólucro de alumínio de acordo com as dimensões do módulo de impressão digital fornecidas pelo cliente.
