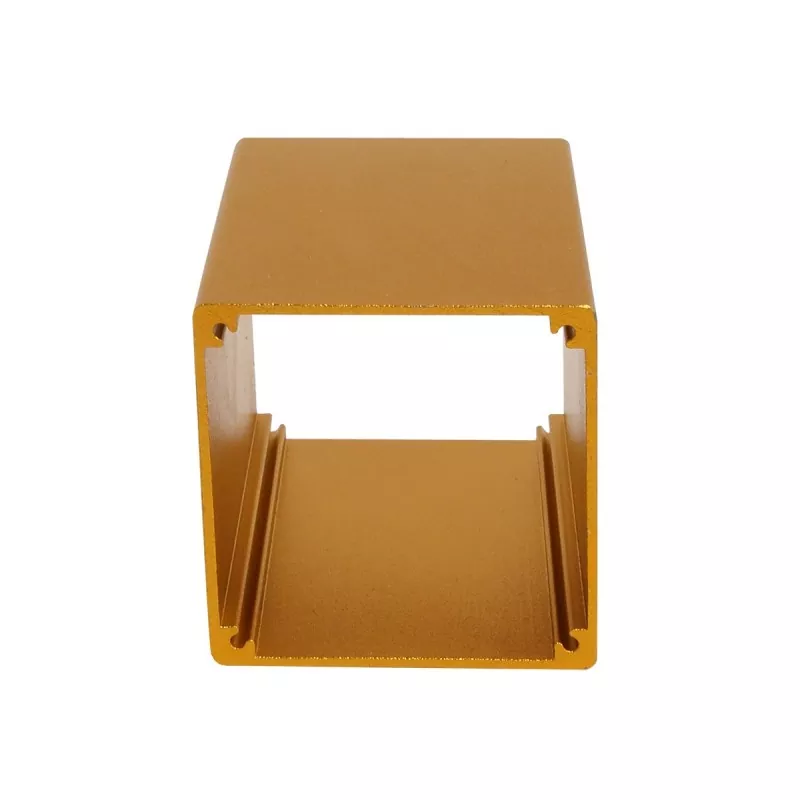

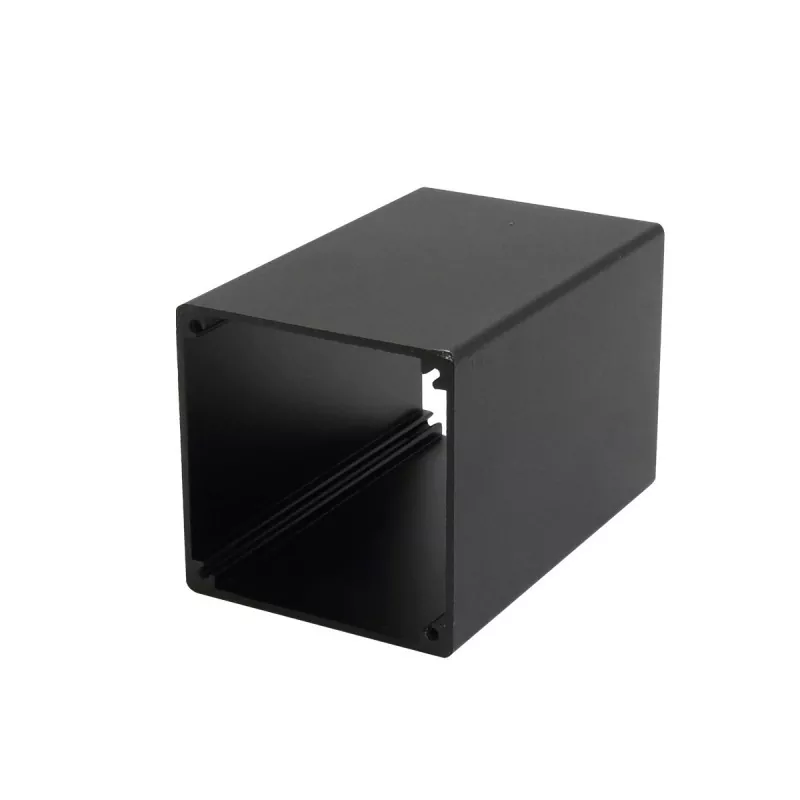

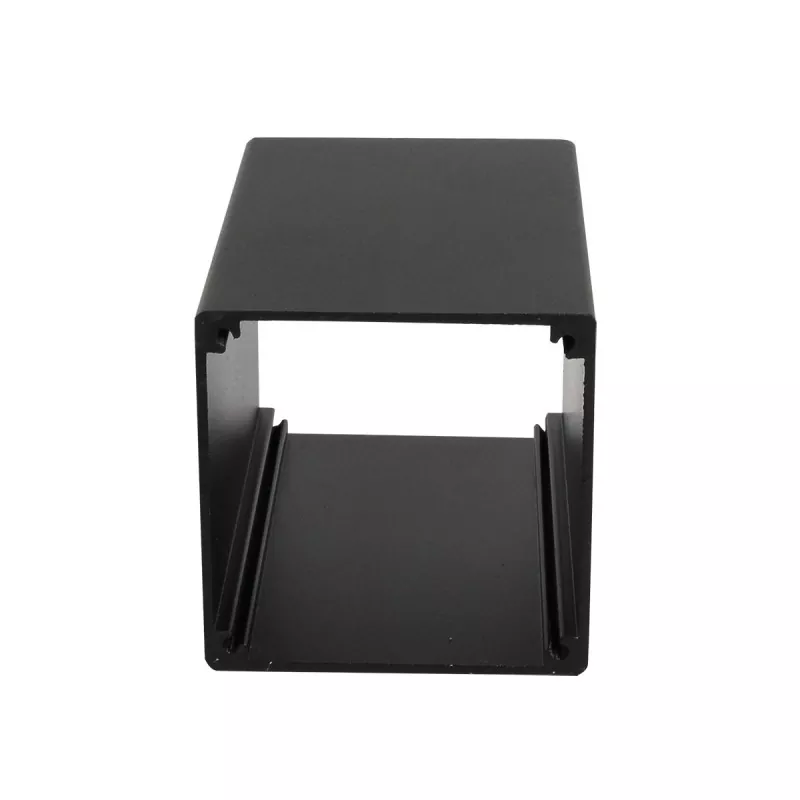

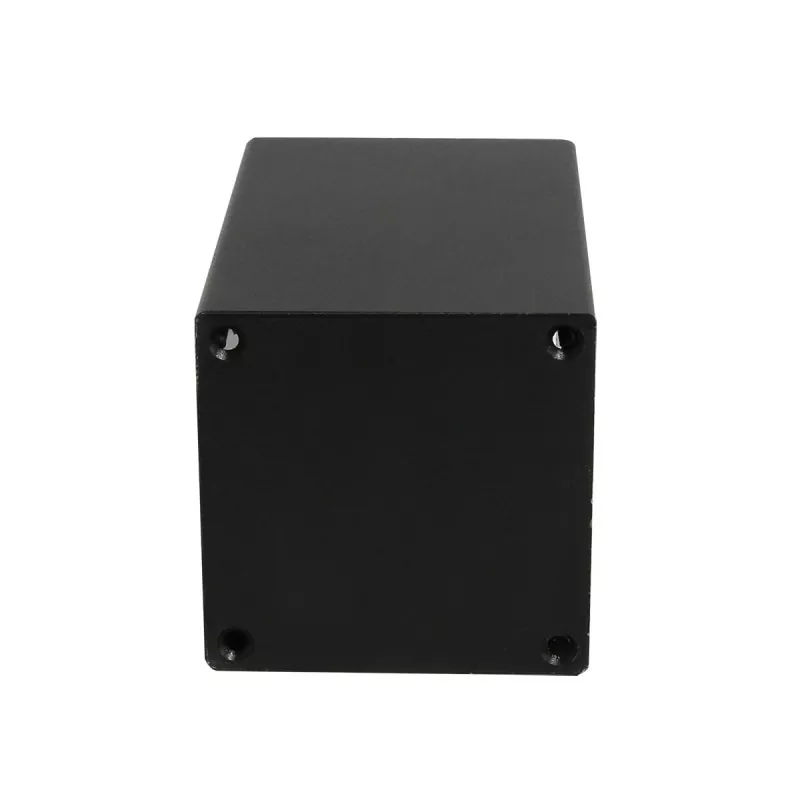

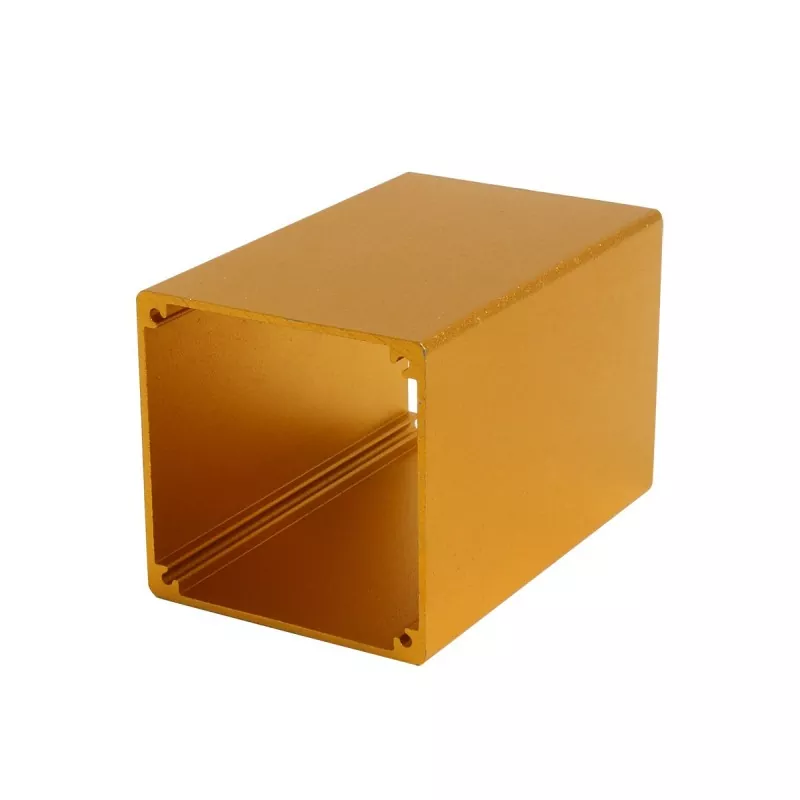

Gabinete de caixa de controle industrial de alumínio 52×52mm

O gabinete da caixa de controle industrial de alumínio Boyuan 52 × 52 mm é uma caixa de dispositivo eletrônico de tamanho médio fabricada com uma estrutura de extrusão de liga de alumínio, com um tamanho de seção transversal externa de 52 mm (largura) × 52 mm (altura), e o comprimento pode ser personalizado arbitrariamente de acordo com os requisitos reais do equipamento.

O produto é formado por extrusão de perfil de alumínio, com seção transversal fixa do corpo principal. Pode ser cortado de acordo com o comprimento real do equipamento, e a montagem final é concluída por meio de placas finais, usinagem CNC e outros processos de suporte. O invólucro eletrônico de extrusão de alumínio pode ser projetado com slots de montagem ou estruturas de suporte correspondentes de acordo com a estrutura interna, para instalação de PCBs e outros componentes eletrônicos. O interior da caixa é projetado com slots de placa de circuito padrão e a PCB pode ser inserida e fixada diretamente sem parafusos adicionais, melhorando muito a eficiência da montagem.

Em comparação com as caixas de plástico, os gabinetes de liga de alumínio têm melhor resistência estrutural e textura metálica, e podem obter estruturas personalizadas, como interfaces, furos de montagem, furos roscados e ranhuras por meio de usinagem CNC.

Principais vantagens

01 | Grande espaço quadrado de 52 × 52 mm

A seção transversal quadrada de 52 mm de largura x 52 mm de altura oferece amplo espaço interno para equipamentos eletrônicos de médio porte.

A largura de 52 mm pode acomodar layouts de PCB mais amplos e design lado a lado de múltiplas interfaces, suportando layouts de interface de entrada/saída multicanal; a altura de 52 mm oferece espaço de montagem de componentes extremamente grande, pode acomodar componentes mais altos, como grandes capacitores eletrolíticos, transformadores, dissipadores de calor, relés e indutores, e também suporta empilhamento de PCB multicamadas ou montagem de dispositivos de alta potência com grandes dissipadores de calor.

02 | Seção transversal quadrada, instalação flexível

O design de seção transversal quadrada de 52×52mm proporciona ao gabinete maior flexibilidade durante a instalação. A direção de montagem pode ser ajustada arbitrariamente de acordo com os requisitos de espaço do equipamento, adaptando-se a diferentes cenários de montagem e requisitos de layout do equipamento.

03 | Estrutura de extrusão de alumínio

O corpo do gabinete é formado por extrusão de perfil de liga de alumínio. O tamanho da seção transversal do invólucro de extrusão de alumínio é fixo, enquanto o comprimento pode ser cortado de acordo com os requisitos reais do produto. Portanto, o mesmo gabinete de especificação pode se adaptar a PCBs e módulos eletrônicos de diferentes comprimentos. Esta estrutura é especialmente adequada para produtos eletrônicos que requerem desenvolvimento em série.

04 | Adequado para montagem em PCB

O invólucro eletrônico de extrusão de alumínio pode ser projetado com slots de montagem ou estruturas de suporte correspondentes de acordo com a estrutura interna, para instalação de PCBs e outros componentes eletrônicos. O interior é equipado de série com slots para placas de circuito e a PCB pode ser inserida e fixada diretamente sem parafusos adicionais. A altura de 52 mm pode acomodar empilhamento de PCB multicamadas ou dispositivos de alta potência com grandes dissipadores de calor, fornecendo uma solução de embalagem confiável para equipamentos eletrônicos de alta potência.

05 | Suporte para usinagem CNC personalizada

O perfil padrão é apenas o ponto de partida. A Boyuan Hardware pode realizar usinagem CNC no gabinete de alumínio de 52 × 52 mm de acordo com os desenhos do cliente, incluindo:

• Aberturas de interface (USB, RJ45, plugues de aviação, interfaces BNC, interfaces de energia, DB9, etc.)
• Furos de parafuso e furos de posicionamento
• Furos roscados e furos rebaixados
• Slots de dissipação de calor e orifícios de ventilação
• Aberturas de janela de tela
• Orifícios de botão e orifícios de interruptor
• Furos de montagem em trilho DIN
• Furos de montagem na parede
• Sulcos e degraus
• Chanfrar
• Outras estruturas personalizadas

06 | Comprimento personalizável de acordo com o produto

52×52mm é a especificação da seção transversal do gabinete e o comprimento do produto pode ser cortado de acordo com as dimensões reais do equipamento. O comprimento usinável específico é confirmado de acordo com o material, tratamento de superfície e requisitos do produto.

07 | Desempenho eficiente de dissipação de calor

A condutividade térmica da liga de alumínio é de cerca de 200W/(m·K). Combinado com o gabinete de grande área e amplo espaço interno de 52×52 mm, ele pode conduzir e dissipar efetivamente o calor gerado pelos componentes internos. Para equipamentos de alta potência, o próprio gabinete de alumínio é um dissipador de calor eficiente, que pode prolongar a vida útil do equipamento.

08 | Gabinete de metal combina estrutura e aparência

A liga de alumínio é leve e tem bom desempenho estrutural, mantendo uma textura metálica natural. Através de tratamentos de superfície como escovação, jato de areia e anodização, diferentes efeitos de aparência podem ser obtidos, conferindo aos equipamentos eletrônicos uma aparência de produto mais profissional.

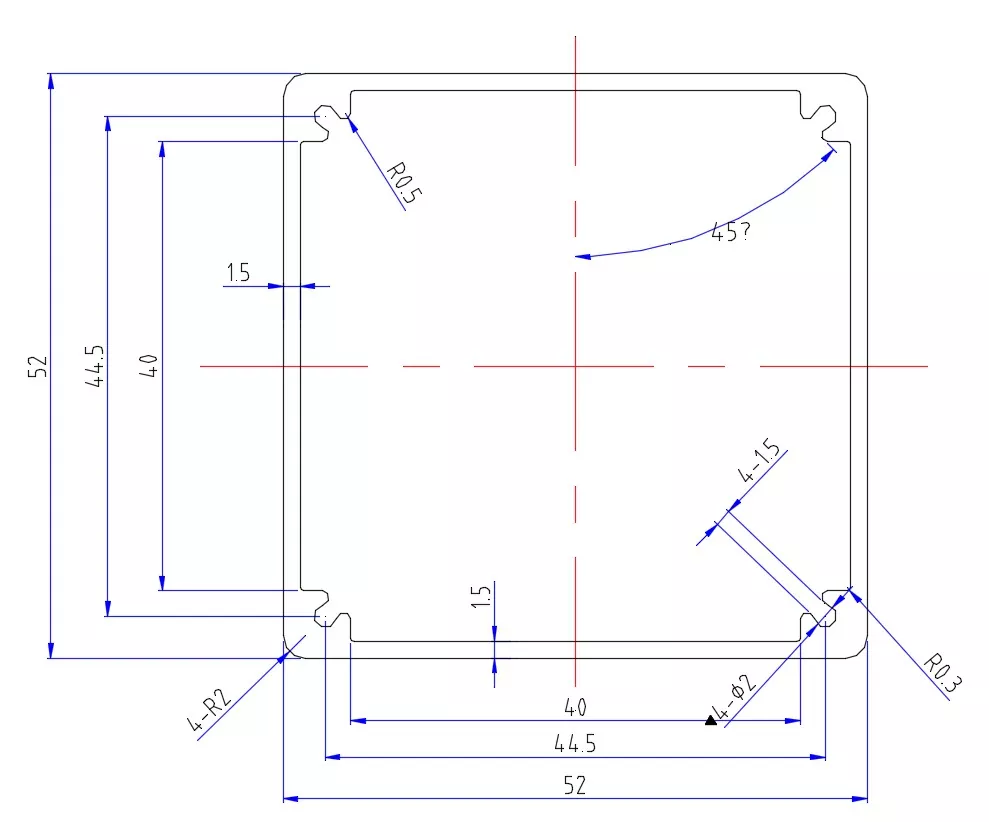

Especificações Técnicas

Observação: Classes específicas de materiais, espessura de parede, faixas de comprimento, tolerâncias dimensionais e cores de tratamento de superfície estarão sujeitas aos desenhos reais do produto e aos requisitos do pedido.

Para quais produtos o gabinete de alumínio de 52 × 52 mm é adequado?

52×52mm pertence à categoria de gabinete de alumínio para grandes espaços – a largura de 52mm e a altura de 52mm formam uma seção transversal quadrada, proporcionando espaço interno extremamente amplo que pode acomodar PCBs maiores, componentes mais altos e grandes dissipadores de calor. A altura de 52 mm é a principal característica que distingue esta especificação de outros tamanhos, permitindo-lhe transportar equipamentos eletrônicos de médio porte com maior potência, componentes mais altos e funções mais complexas, tornando-a uma escolha de embalagem ideal para controle industrial e equipamentos de energia.

1. Chassi de controle industrial e controladores industriais

O design de grande espaço de 52×52mm é muito adequado para produtos de controle industrial:

• Chassi de computador de controle industrial
• Módulos de controlador lógico programável (PLC)
• Módulos de controle de movimento
• Gateways IoT industriais
• Caixas de controle de automação
• Módulos de controle de robô
• Dispositivos de computação de ponta

2. Inversores e Servo Drives

• Gabinetes do inversor
• Módulos de servoacionamento
• Controladores de acionamento de motor
• Drivers de motor de passo

3. Módulos de potência

O design de grande espaço de 52 × 52 mm é muito adequado para vários produtos de fonte de alta potência:

• Troca de módulos de fonte de alimentação
• Adaptadores de energia industriais
• Gabinetes de fonte de alimentação para veículos
• Gabinetes do inversor
• Carcaças de alumínio do retificador
• Módulos conversores DC-DC
• Módulos de fonte de alimentação UPS
• Módulos de carregador
• Gabinetes do sistema de gerenciamento de bateria (BMS)
• Gabinetes de módulos de supercapacitores
• Módulos inversores fotovoltaicos

4. Amplificadores de potência e equipamentos de áudio

• Amplificadores de potência de áudio de alta potência
• Gabinetes de amplificadores profissionais
• Amplificadores de potência RF
• Módulos amplificadores de carro
• Módulos amplificadores de áudio de palco

5. Estações Base de Comunicação e Equipamentos de Rede

• Módulos de estação base de comunicação
• Amplificadores/repetidores de sinal
• Módulos de comunicação 5G
• Unidades de transmissão de dados (DTU)
• Transceptores de fibra óptica
• Módulos de comutação industriais
• Gabinetes de roteador
• Equipamento de ponte sem fio

6. Instrumentos de medição e equipamentos de teste

• Módulos osciloscópios
• Gabinetes para geradores de sinal
• Instrumentos de aquisição de dados
• Analisadores de potência
• Módulos de análise de espectro
• Instrumentos de teste de dureza
• Equipamento de teste ultrassônico
• Gabinetes para medidores de vazão/medidores de nível
• Módulos multímetro
• Instrumentos de medição de precisão

7. Equipamento de testes médicos

• Módulos de testes médicos
• Equipamento de monitoramento
• Instrumentos médicos portáteis
• Módulos de equipamentos de fisioterapia
• Módulos de aquisição de biossinais
• Módulos de equipamentos de imagens médicas

8. Aplicações integradas de dissipador de calor

O gabinete de alumínio de 52×52 mm pode ser usado em combinação com grandes dissipadores de calor:

• Gabinetes de driver de LED de alta potência
• Módulos eletrônicos de potência
• Controladores de motor
• Módulos de carregamento de veículos elétricos
• Módulos inversores solares

9. Caixas de Blindagem e Aplicações Anti-Interferência

• Caixas de blindagem de instrumentos de precisão
• Blindagem do módulo de alta frequência
• Blindagem eletrônica médica
• Blindagem de nível militar

O material de liga de alumínio oferece excelente desempenho de blindagem eletromagnética e o grande espaço de 52 × 52 mm pode acomodar grandes sistemas de circuito, evitando efetivamente a interferência eletromagnética.

O que pode ser personalizado para o gabinete de alumínio de 52 × 52 mm?

Tratamento de superfície

Anodização

A anodização é um dos métodos de tratamento de superfície comumente usados ​​para gabinetes de alumínio. Ele pode alterar a aparência e as propriedades da superfície de alumínio e obter diferentes efeitos de cores.

Jateamento de areia

O jato de areia pode formar uma textura fosca uniforme na superfície do alumínio, adequada para equipamentos eletrônicos industriais e gabinetes de instrumentos.

Escovação

A escovação pode formar texturas metálicas regulares, permitindo que o produto mantenha uma textura óbvia de liga de alumínio.

Gravação a Laser

O seguinte pode ser usinado na superfície do invólucro de alumínio de 52×52mm:

• Logotipo
• Modelo do produto
• Identificação da interface
• Número do produto
• Texto e padrões

Impressão em serigrafia

Adequado para usinagem de logotipos multicoloridos, texto e identificação de funções.

Usinagem personalizada de gabinete de alumínio profissional

Nós não apenas produzimos gabinetes de alumínio padrão, mas também podemos personalizar de acordo com as estruturas do produto do cliente.

Os clientes só precisam fornecer:

Desenhos 2D/modelos 3D/amostras físicas/dimensões do produto

Podemos então realizar a avaliação da usinagem de acordo com os requisitos reais do produto.

A usinagem CNC atende a requisitos fora do padrão

Para produtos que não podem ser atendidos diretamente pelo perfil padrão de 52×52mm, a personalização pode ser obtida por meio de usinagem CNC subsequente.

Por exemplo:

Aberturas de interface + janelas de tela + furos de montagem + furos roscados + slots de dissipação de calor + furos de montagem em trilho DIN + furos de montagem em parede + ranhuras + degraus + logotipo

Todos podem ser usinados de acordo com desenhos do cliente.

Mostra de oficina

Perguntas frequentes

1. Para quais produtos o gabinete de alumínio de 52 × 52 mm é adequado?

52 × 52 mm pertence à categoria de gabinete de alumínio de grande espaço, adequado para chassis de controle industrial, módulos de potência, inversores, servo drives, amplificadores de potência, equipamentos de estação base de comunicação, instrumentos de medição, equipamentos de testes médicos, módulos de acionamento de motor, sistemas de gerenciamento de bateria, etc. O grande espaço quadrado de 52 mm × 52 mm pode acomodar componentes mais altos e grandes dissipadores de calor.

2. 52×52mm é o comprimento do gabinete?

O número 52×52mm refere-se ao tamanho da seção transversal do gabinete (largura x altura). O comprimento do produto pode ser cortado de acordo com o equipamento real e o comprimento do PCB.

3. O comprimento do gabinete de alumínio de 52 × 52 mm pode ser personalizado?

Sim. O comprimento do invólucro de extrusão de alumínio pode ser cortado de acordo com os requisitos do produto. O comprimento específico precisa ser confirmado em combinação com o material, tratamento de superfície e estrutura do produto.

4. A altura de 52 mm pode acomodar grandes capacitores eletrolíticos e transformadores?

Sim. Capacitores eletrolíticos grandes geralmente têm 35-45 mm de altura, e a altura interna de 52 mm pode acomodá-los totalmente, com margem restante para montagem. Pequenos transformadores também podem ser facilmente acomodados. É necessária confirmação específica de acordo com as dimensões do seu componente.

5. Suporta montagem em trilho DIN?

Sim. A Boyuan Hardware pode usinar furos de montagem em trilho DIN no gabinete de alumínio de acordo com as necessidades do cliente, facilitando a instalação de módulos de controle industrial em gabinetes de distribuição.

6. É possível instalar um dissipador de calor grande?

Sim. O grande espaço interno de 52×52mm pode acomodar grandes dissipadores de calor e, combinado com o gabinete de liga de alumínio de grande área, fornece uma excelente solução de dissipação de calor para equipamentos de alta potência.

7. Podem ser feitos furos para dissipação de calor na caixa de alumínio?

Sim. A Boyuan Hardware pode usinar slots de dissipação de calor, orifícios de ventilação, nervuras de dissipação de calor e outras estruturas de dissipação de calor de acordo com os desenhos do cliente para ajudar equipamentos de alta potência a dissipar o calor.

8. Interfaces como plugues de aviação, BNC e DB9 podem ser usinadas?

A usinagem CNC pode ser realizada nas posições de interface correspondentes de acordo com os desenhos do cliente. A largura de 52 mm pode acomodar o layout lado a lado de múltiplas interfaces. Se é especificamente adequado para usinagem precisa ser confirmado de acordo com as dimensões da interface e a estrutura do gabinete.

9. Um PCB pode ser instalado?

Sim. O gabinete da caixa de controle industrial de alumínio de 52 × 52 mm é equipado como padrão com slots para placa de circuito interno e o PCB pode ser inserido e fixado diretamente. A altura de 52 mm suporta PCB multicamadas ou montagem de dispositivos de alta potência com grandes dissipadores de calor. As estruturas de montagem correspondentes também podem ser projetadas de acordo com as dimensões da PCB e o método de montagem.

10. As placas finais podem ser personalizadas?

Sim. As dimensões, posições dos furos e estrutura das placas finais podem ser usinadas de acordo com os requisitos do produto.

11. É possível fazer um logotipo?

Sim. Métodos de usinagem de logotipo, como gravação a laser ou serigrafia, podem ser selecionados de acordo com os requisitos do produto.

12. Podem ser selecionadas cores diferentes?

Sim. A caixa de alumínio pode obter diferentes efeitos de aparência por meio de processos como anodização, e a cor pode ser personalizada arbitrariamente de acordo com as necessidades do cliente.

13. E se 52×52mm não for adequado para minha PCB?

Você pode nos enviar as dimensões do PCB, estrutura do produto ou modelo 3D. A Boyuan Hardware pode ajudar a confirmar se a especificação 52 × 52 mm é adequada de acordo com as dimensões reais e também pode escolher outras especificações de perfil de alumínio ou realizar usinagem personalizada.

14. As amostras podem ser feitas primeiro?

A usinagem de amostra pode ser realizada de acordo com os requisitos do projeto. Recomenda-se confirmar as dimensões da amostra, posições dos furos, montagem e efeito de superfície antes da produção em massa.

Por que escolher o hardware Boyuan?

Para fabricantes de equipamentos eletrônicos, o que mais importa é se o fornecedor pode completar a usinagem de suporte, como comprimento, placas finais, aberturas de interface, janelas de tela, furos de montagem, estruturas de dissipação de calor, furos de montagem em trilho DIN, furos de montagem em parede, estruturas de PCB, tratamento de superfície e logotipos de acordo com o produto real.

Boyuan tem se concentrado na indústria de gabinetes de alumínio e chassis de alumínio há mais de 20 anos, com aproximadamente 10.000 metros quadrados de espaço de fábrica de produção, fornecendo usinagem de gabinetes de alumínio personalizados.

Desde o perfil de alumínio padrão de 52 × 52 mm até o gabinete eletrônico com acabamento usinado em CNC, podemos usinar de acordo com os requisitos do produto do cliente.

Se você estiver procurando por um gabinete de caixa de controle industrial de alumínio de 52 × 52 mm, sinta-se à vontade para enviar suas dimensões de PCB, desenhos de produto ou modelos 3D.

Podemos confirmar a especificação, método de usinagem e plano de personalização de acordo com a estrutura do seu produto.
