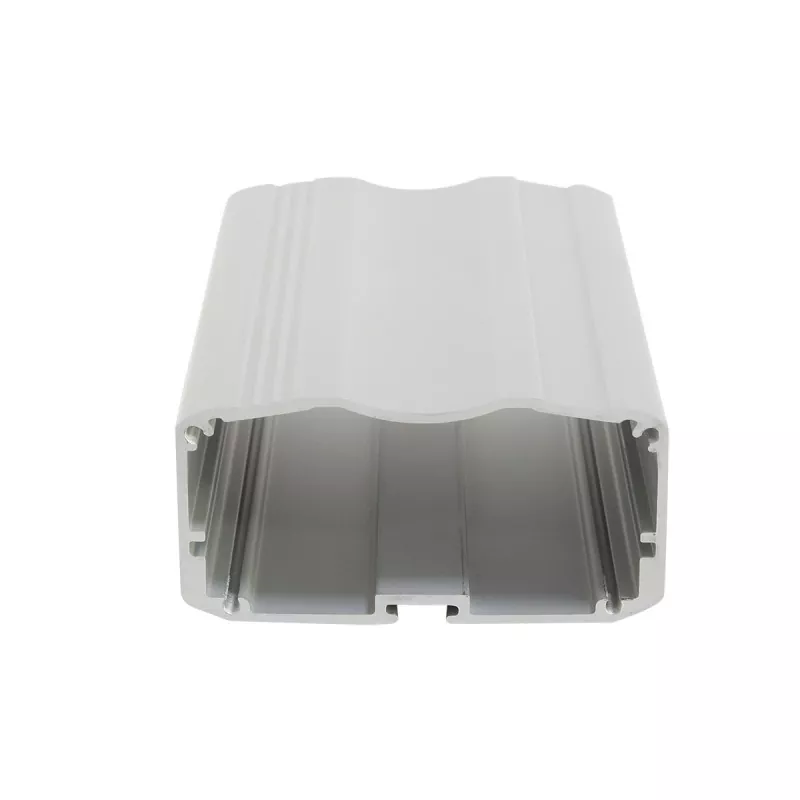

Gabinete de módulo de comunicação de alumínio 53×26mm

O invólucro de alumínio Boyuan 53 × 26 mm é um invólucro de dispositivo eletrônico largo e fino fabricado com uma estrutura de extrusão de liga de alumínio, com um tamanho de seção transversal externa de 53 mm (largura) × 26 mm (altura), e o comprimento pode ser personalizado arbitrariamente de acordo com os requisitos reais do equipamento.

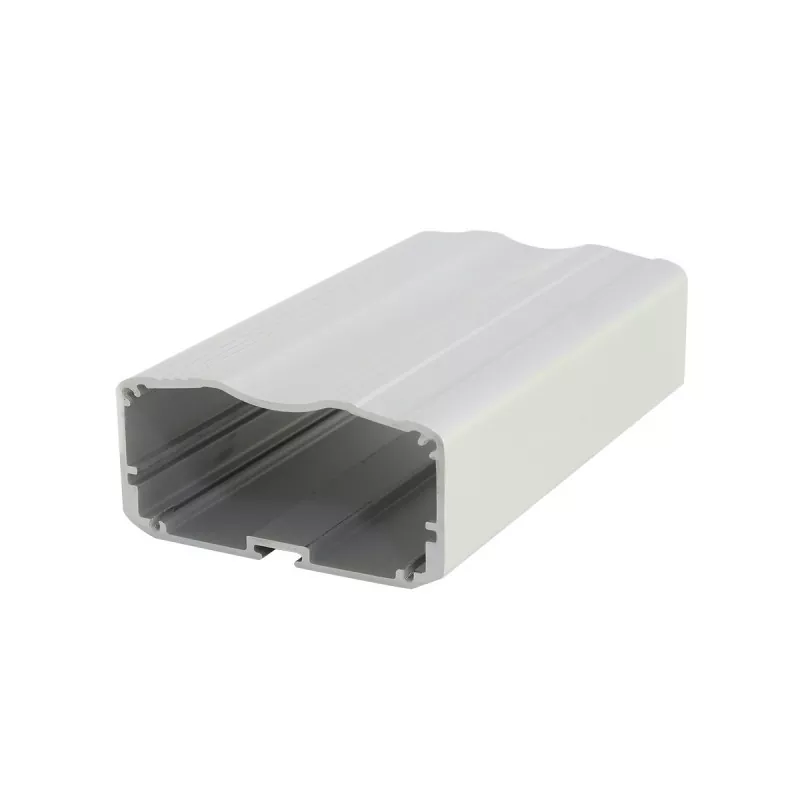

O gabinete do módulo de comunicação de alumínio de 53 × 26 mm é formado por extrusão de perfil de alumínio, com tamanho de seção transversal do corpo principal fixo. Pode ser cortado de acordo com o comprimento real do equipamento, e a montagem final é concluída por meio de placas finais, usinagem CNC e outros processos de suporte.

O invólucro eletrônico de extrusão de alumínio pode ser projetado com slots de montagem ou estruturas de suporte correspondentes de acordo com a estrutura interna, para instalação de PCBs e outros componentes eletrônicos. O interior da caixa é projetado com slots de placa de circuito padrão e a PCB pode ser inserida e fixada diretamente sem parafusos adicionais, melhorando muito a eficiência da montagem.

Em comparação com as caixas de plástico, os gabinetes de liga de alumínio têm melhor resistência estrutural e textura metálica, e podem obter estruturas personalizadas, como interfaces, furos de montagem, furos roscados e ranhuras por meio de usinagem CNC.

Principais vantagens

01 | 53×26mm de largura e design fino

O tamanho da seção transversal de 53 mm de largura x 26 mm de altura oferece uma solução de embalagem ideal para equipamentos eletrônicos.

A largura de 53 mm é mais larga do que a especificação comum de 52 mm, acomodando layouts de PCB mais amplos e mais design de interface lado a lado, suportando layouts de interface de entrada/saída multicanal; a altura de 26 mm mantém uma aparência fina do dispositivo, ao mesmo tempo que fornece maior espaço de montagem de componentes do que as especificações estreitas, acomodando pequenos transformadores, capacitores eletrolíticos (normalmente 20-25 mm de altura), relés e componentes de altura média, suportando as necessidades de integração de sistemas de circuitos relativamente complexos.

02 | Estrutura de extrusão de alumínio

O corpo do gabinete é formado por extrusão de perfil de liga de alumínio. O tamanho da seção transversal do invólucro de extrusão de alumínio é fixo, enquanto o comprimento pode ser cortado de acordo com os requisitos reais do produto. Portanto, o mesmo gabinete de especificação pode se adaptar a PCBs e módulos eletrônicos de diferentes comprimentos. Esta estrutura é especialmente adequada para produtos eletrônicos que requerem desenvolvimento em série.

03 | Adequado para montagem em PCB

O invólucro eletrônico de extrusão de alumínio pode ser projetado com slots de montagem ou estruturas de suporte correspondentes de acordo com a estrutura interna, para instalação de PCBs e outros componentes eletrônicos. O interior é equipado de série com slots para placas de circuito e a PCB pode ser inserida e fixada diretamente sem parafusos adicionais.

04 | Suporte para usinagem CNC personalizada

O perfil padrão é apenas o ponto de partida. A Boyuan Hardware pode realizar usinagem CNC no gabinete de alumínio de 53 × 26 mm de acordo com os desenhos do cliente, incluindo:

• Aberturas de interface (USB, RJ45, plugues de aviação, interfaces BNC, interfaces de energia, interfaces de antena SMA, etc.)
• Furos de parafuso e furos de posicionamento
• Furos roscados e furos rebaixados
• Slots de dissipação de calor e orifícios de ventilação
• Aberturas de janela de tela
• Orifícios de botão e orifícios de interruptor
• Furos de montagem e furos de montagem na parede
• Sulcos e degraus
• Chanfrar
• Outras estruturas personalizadas

05 | Comprimento personalizável de acordo com o produto

53×26mm é a especificação da seção transversal do gabinete e o comprimento do produto pode ser cortado de acordo com as dimensões reais do equipamento. O comprimento usinável específico é confirmado de acordo com o material, tratamento de superfície e requisitos do produto.

06 | Desempenho eficiente de dissipação de calor

A liga de alumínio possui excelente condutividade térmica. Combinado com o design de corpo largo de 53 mm, ele pode efetivamente ajudar os componentes internos a dissipar o calor e prolongar a vida útil do equipamento.

07 | Gabinete de metal combina estrutura e aparência

A liga de alumínio é leve e tem bom desempenho estrutural, mantendo uma textura metálica natural. Através de tratamentos de superfície como escovação, jato de areia e anodização, diferentes efeitos de aparência podem ser obtidos, conferindo aos equipamentos eletrônicos uma aparência de produto mais profissional.

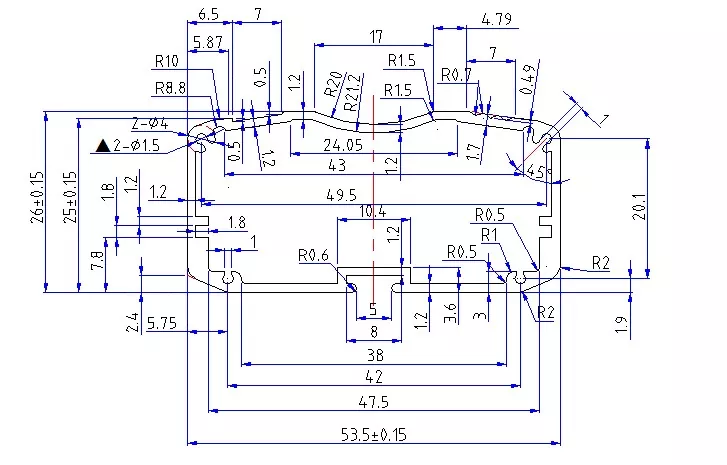

Especificações Técnicas

Observação: Classes específicas de materiais, espessura de parede, faixas de comprimento, tolerâncias dimensionais e cores de tratamento de superfície estarão sujeitas aos desenhos reais do produto e aos requisitos do pedido.

Para quais produtos o gabinete de alumínio de 53 × 26 mm é adequado?

53 × 26 mm pertence à categoria de gabinete de alumínio fino de corpo largo - a largura de 53 mm é mais larga do que a especificação comum de 52 mm, fornecendo amplo espaço de layout de PCB e mais layout de interface lado a lado; a altura de 26 mm mantém uma aparência elegante, proporcionando maior espaço interno do que as especificações estreitas. Esta especificação é amplamente utilizada em instrumentos, medidores, eletrônicos, comunicações, automação, sensores, cartões inteligentes, controle industrial, máquinas de precisão e outras indústrias.

1. Módulos de comunicação e equipamentos sem fio

O design de corpo largo de 53×26mm é muito adequado para vários produtos de comunicação:

• Módulos de comunicação
• Plataformas sem fio
• Gabinetes GPS/GPRS
• Módulos de conversão de sinal
• Gabinetes amplificadores de sinal
• Terminais de plataforma sem fio
• Módulos de transmissão de dados
• Servidores de vídeo
• Roteadores, receptores sem fio
• Gabinetes de módulo RF

Por que 53×26mm é adequado para módulos de comunicação? Os módulos de comunicação geralmente precisam de um layout de PCB mais amplo para acomodar circuitos de RF, interfaces de antena (SMA), interfaces de energia, interfaces de dados e outros módulos funcionais. A largura de 53 mm pode acomodar mais interfaces de antena e interfaces de comunicação colocadas lado a lado, e a altura de 26 mm pode acomodar pequenos transformadores e componentes de altura média.

2. Módulos de potência

• Troca de módulos de fonte de alimentação
• Adaptadores de energia
• Gabinetes de fonte de alimentação para veículos
• Gabinetes do inversor
• Carcaças de alumínio do retificador
• Módulos conversores DC-DC
• Módulos de carregador
• Fontes de alimentação de comunicação

Por que 53×26mm é adequado para módulos de potência? Os módulos de potência geralmente precisam acomodar componentes como capacitores eletrolíticos (normalmente de 20 a 25 mm de altura), pequenos transformadores e dissipadores de calor. A altura de 26 mm oferece amplo espaço de montagem e a largura de 53 mm pode acomodar layouts de PCB amplos, suportando interfaces de entrada/saída multicanal.

3. Instrumentos de medição e equipamentos de teste

• Gabinetes de instrumentos e medidores
• Instrumentos de aquisição de dados
• Gabinetes para geradores de sinal
• Analisadores de potência
• Equipamento de teste
• Instrumentos de medição de precisão
• Módulos osciloscópios

4. Módulos de Controle e Automação Industrial

• Controladores industriais
• Módulos de controlador lógico programável (PLC)
• Módulos de controle de movimento
• Módulos de acionamento do motor
• Módulos de expansão de E/S
• Equipamento de controle de automação
• Módulos de suporte de chassi de controle industrial

5. Caixas de Blindagem e Aplicações Anti-Interferência

O invólucro de alumínio de 53×26mm pode servir como uma boa solução de blindagem eletromagnética:

• Caixas de blindagem eletrônica
• Gabinetes para dispositivos anti-interferência
• Blindagem do módulo de alta frequência
• Caixas de proteção de circuito de precisão

O próprio material de liga de alumínio tem bom desempenho de blindagem eletromagnética, evitando efetivamente a interferência eletromagnética.

6. Sensores e dispositivos inteligentes

• Módulos sensores
• Terminais de aquisição de dados
• Dispositivos de cartão inteligente
• Terminais IoT

7. Equipamento médico e de teste

• Gabinetes para equipamentos médicos
• Módulos de teste
• Módulos de equipamentos de monitoramento
• Instrumentos médicos portáteis

8. Endereço público e equipamento de áudio

• Equipamento de sistema de endereço público
• Circuitos amplificadores
• Equipamento de áudio

O que pode ser personalizado?

Tratamento de superfície

Anodização

A anodização é um dos métodos de tratamento de superfície comumente usados ​​para gabinetes de alumínio. Ele pode alterar a aparência e as propriedades da superfície de alumínio e obter diferentes efeitos de cores.

Jateamento de areia

O jato de areia pode formar uma textura fosca uniforme na superfície do alumínio, adequada para equipamentos eletrônicos industriais e gabinetes de instrumentos.

Escovação

A escovação pode formar texturas metálicas regulares, permitindo que o produto mantenha uma textura óbvia de liga de alumínio.

Gravação a Laser

O seguinte pode ser usinado na superfície do invólucro de alumínio de 53×26mm:

• Logotipo
• Modelo do produto
• Identificação da interface
• Número do produto
• Texto e padrões

Impressão em serigrafia

Adequado para usinagem de logotipos multicoloridos, texto e identificação de funções.

Usinagem personalizada de gabinete de alumínio profissional

Nós não apenas produzimos gabinetes de alumínio padrão, mas também podemos personalizar de acordo com as estruturas do produto do cliente.

Os clientes só precisam fornecer:

Desenhos 2D/modelos 3D/amostras físicas/dimensões do produto

Podemos então realizar a avaliação da usinagem de acordo com os requisitos reais do produto.

A usinagem CNC atende a requisitos fora do padrão

Para produtos que não podem ser atendidos diretamente pelo perfil padrão de 53×26mm, a personalização pode ser obtida por meio de usinagem CNC subsequente.

Por exemplo:

Aberturas de interface + janelas de tela + furos de montagem + furos roscados + slots de dissipação de calor + ranhuras + degraus + logotipo

Todos podem ser usinados de acordo com desenhos do cliente.

Guia de seleção de produtos

Se a largura do seu PCB estiver próxima de 53 mm

53×26mm é a escolha ideal – a largura de 53mm oferece mais amplo espaço de roteamento de PCB e mais layout de interface lado a lado do que a especificação comum de 52mm.

Se o seu dispositivo contiver componentes de altura média

A altura de 26 mm pode acomodar pequenos transformadores, capacitores eletrolíticos (20-25 mm), relés e componentes de altura média, adequados para equipamentos eletrônicos que requerem certo espaço vertical interno.

Se o seu dispositivo precisar de uma aparência elegante

A altura de 26 mm mantém uma aparência elegante, proporcionando maior espaço interno do que as especificações de 21-22 mm, equilibrando estética e integridade funcional.

Se você precisar de compatibilidade com múltiplas interfaces

A largura de 53 mm suporta layout lado a lado de múltiplas interfaces, como RJ45, plugues de aviação, interfaces de antena BNC, USB e SMA, adequadas para equipamentos de comunicação e medição que exigem interfaces ricas.

Se o seu dispositivo precisar de boa dissipação de calor

O gabinete de liga de alumínio possui excelente condutividade térmica. Combinado com o design de corpo largo de 53 mm, pode ajudar efetivamente os componentes internos a dissipar o calor.

Se os comprimentos do PCB forem diferentes

O perfil pode ser cortado de acordo com o comprimento do produto, e a mesma especificação de seção transversal pode se adaptar a produtos de diferentes comprimentos.

Mostra de oficina

Perguntas frequentes

1. Para quais produtos o gabinete de alumínio de 53 × 26 mm é adequado?

53×26mm pertence à categoria de gabinete de alumínio fino de corpo largo, adequado para módulos de comunicação, plataformas sem fio, gabinetes GPS/GPRS, amplificadores de sinal, módulos de potência, instrumentos e medidores, equipamentos de aquisição de dados, servidores de vídeo, controladores industriais, caixas de blindagem, etc.

2. 53×26mm é o comprimento do gabinete?

O nº 53×26mm refere-se ao tamanho da seção transversal do gabinete (largura x altura). O comprimento do produto pode ser cortado de acordo com o equipamento real e o comprimento do PCB.

3. O comprimento do gabinete de alumínio de 53 × 26 mm pode ser personalizado?

Sim. O comprimento do invólucro de extrusão de alumínio pode ser cortado de acordo com os requisitos do produto. O comprimento específico precisa ser confirmado em combinação com o material, tratamento de superfície e estrutura do produto.

4. A altura de 26 mm pode acomodar capacitores eletrolíticos?

Sim. Os capacitores eletrolíticos comuns têm geralmente 20-25 mm de altura e a altura interna de 26 mm pode acomodá-los totalmente. É necessária confirmação específica de acordo com as dimensões do seu componente.

5. Qual é a diferença entre 53 mm de largura e 52 mm?

53 mm é 1 mm mais largo que a especificação comum de 52 mm. Embora a diferença seja pequena, ela oferece espaço mais amplo para roteamento de PCB e facilita a acomodação de mais interfaces lado a lado, especialmente adequada para equipamentos de comunicação que requerem múltiplas interfaces.

6. Podem ser feitos furos para dissipação de calor na caixa de alumínio?

Sim. A Boyuan Hardware pode usinar slots de dissipação de calor, orifícios de ventilação e outras estruturas de dissipação de calor de acordo com os desenhos do cliente para ajudar o equipamento a dissipar o calor.

7. As interfaces de antena SMA podem ser usinadas?

A usinagem CNC pode ser realizada nas posições de interface correspondentes de acordo com os desenhos do cliente. A largura de 53 mm pode acomodar o layout lado a lado de múltiplas interfaces. Se é especificamente adequado para usinagem precisa ser confirmado de acordo com as dimensões da interface e a estrutura do gabinete.

8. Um PCB pode ser instalado?

Sim. O gabinete de alumínio de 53 × 26 mm é equipado como padrão com slots para placas de circuito interno e o PCB pode ser inserido e fixado diretamente sem parafusos adicionais. As estruturas de montagem correspondentes também podem ser projetadas de acordo com as dimensões da PCB e o método de montagem.

9. As placas finais podem ser personalizadas?

Sim. As dimensões, posições dos furos e estrutura das placas finais podem ser usinadas de acordo com os requisitos do produto.

10. É possível fazer um logotipo?

Sim. Métodos de usinagem de logotipo, como gravação a laser ou serigrafia, podem ser selecionados de acordo com os requisitos do produto.

11. Podem ser selecionadas cores diferentes?

Sim. A caixa de alumínio pode obter diferentes efeitos de aparência por meio de processos como anodização, e a cor pode ser personalizada arbitrariamente de acordo com as necessidades do cliente.

12. E se 53×26mm não for adequado para minha PCB?

Você pode nos enviar as dimensões do PCB, estrutura do produto ou modelo 3D. A Boyuan Hardware pode ajudar a confirmar se a especificação 53 × 26 mm é adequada de acordo com as dimensões reais e também pode escolher outras especificações de perfil de alumínio ou realizar usinagem personalizada.

13. As amostras podem ser feitas primeiro?

A usinagem de amostra pode ser realizada de acordo com os requisitos do projeto. Recomenda-se confirmar as dimensões da amostra, posições dos furos, montagem e efeito de superfície antes da produção em massa.

Por que escolher o hardware Boyuan?

Para fabricantes de equipamentos eletrônicos, o que mais importa é se o fornecedor pode completar a usinagem de suporte, como comprimento, placas finais, aberturas de interface, janelas de tela, furos de montagem, estruturas de dissipação de calor, estruturas de PCB, tratamento de superfície e logotipos de acordo com o produto real.

A Boyuan Hardware concentra-se na indústria de gabinetes de alumínio e chassis de alumínio há mais de 20 anos, com aproximadamente 10.000 metros quadrados de espaço de fábrica de produção, fornecendo usinagem de gabinetes de alumínio personalizados.

Desde o perfil de alumínio padrão de 53 × 26 mm até o gabinete eletrônico com acabamento usinado em CNC, podemos usinar de acordo com os requisitos do produto do cliente.

Se você estiver procurando por um gabinete de módulo de comunicação de alumínio de 53 × 26 mm, sinta-se à vontade para enviar suas dimensões de PCB, desenhos de produto ou modelos 3D.

Podemos confirmar a especificação, método de usinagem e plano de personalização de acordo com a estrutura do seu produto.
