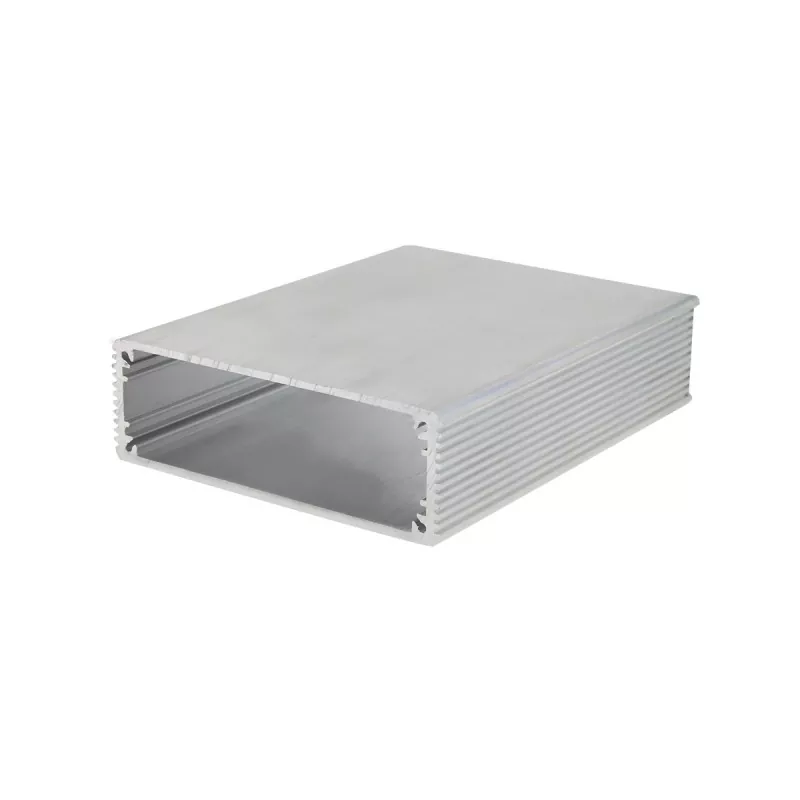

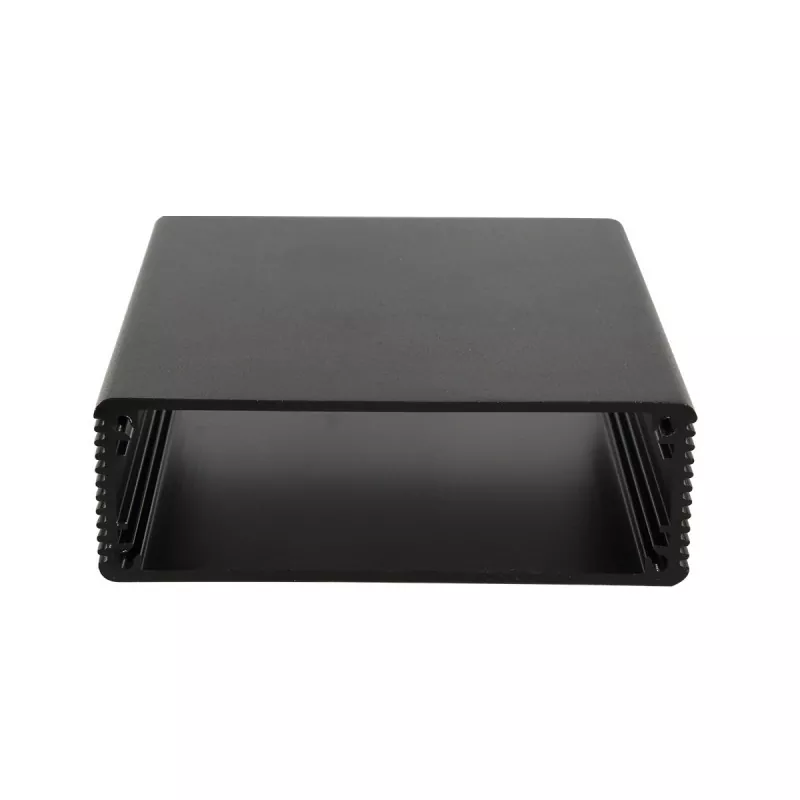

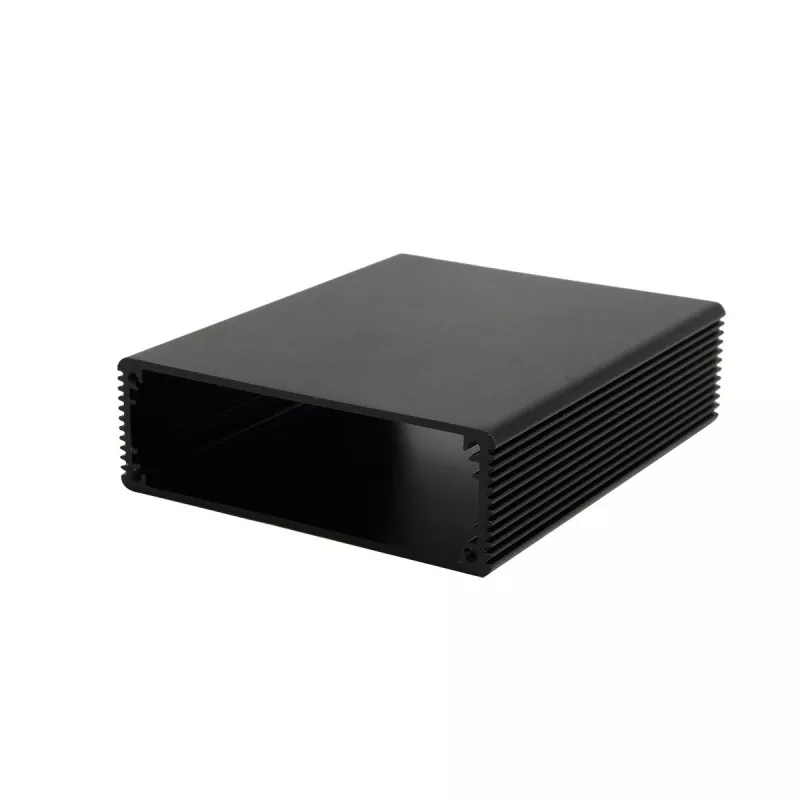

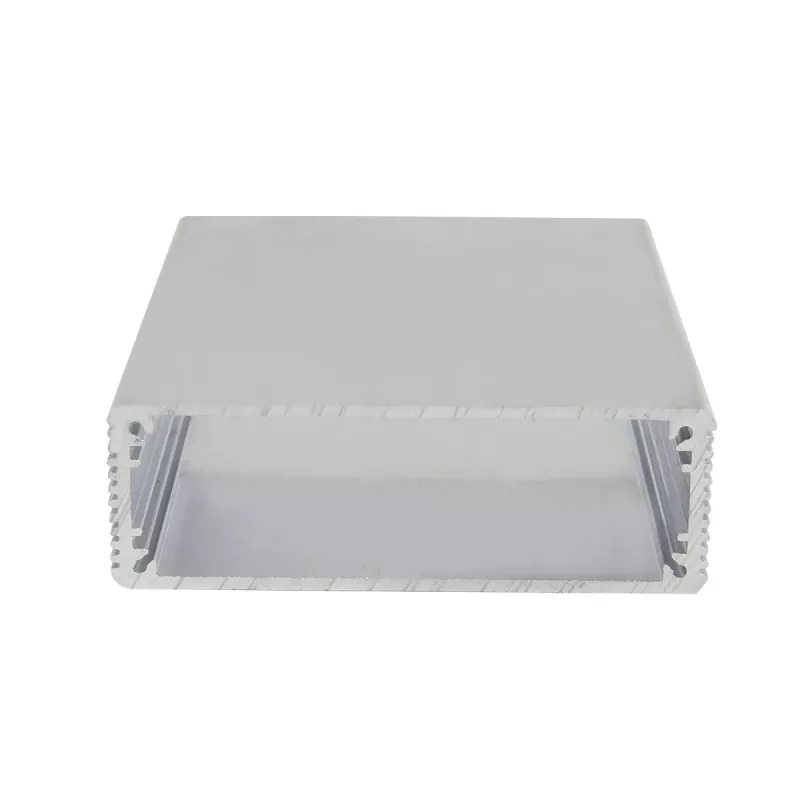

Carcaça de alumínio 82×27mm para módulo de comunicação e controle eletrônico

A largura de 82 mm oferece espaço lateral generoso para PCBs, conectores e componentes eletrônicos, enquanto a altura de 27 mm garante uma estrutura compacta e discreta. Conseqüentemente, este invólucro é particularmente adequado para módulos eletrônicos que exigem um amplo layout lateral de PCB, mas não contêm componentes altos e volumosos. A caixa de alumínio de 82 × 27 mm para módulo de comunicação e controle eletrônico é usada principalmente para módulos de comunicação, módulos de interface eletrônica, módulos de conversão de sinal, módulos de aquisição de dados e módulos de controle industrial de pequena escala.

Principais vantagens

1. Amplo espaço de layout lateral

A largura de 82 mm acomoda produtos eletrônicos que exigem uma ampla área de montagem de PCB e facilita a colocação de conectores, blocos de terminais e outras interfaces externas nas extremidades do invólucro.

Para módulos com inúmeras interfaces, a ampla seção transversal permite um arranjo flexível de interfaces.

2. Adequado para dispositivos eletrônicos finos

A altura de 27 mm ajuda a minimizar a espessura geral do dispositivo, ao mesmo tempo que oferece mais espaço interno do que as especificações ultrafinas.

Esta estrutura acomoda PCBs padrão e componentes de tamanho moderado, tornando-a ideal para dispositivos de comunicação e controle com restrições de espessura específicas.

3. PCB integrado e montagem de interface

O corpo do perfil de alumínio pode ser usinado para corresponder às dimensões da PCB e ao comprimento do dispositivo, com recortes para interfaces, furos de montagem e furos roscados personalizados para a estrutura específica do produto.

Isso permite a integração de PCBs, conectores, terminais, luzes indicadoras e outros componentes em um único e compacto invólucro de alumínio.

4. Adaptável a vários comprimentos de módulo

Utilizar um perfil de alumínio como estrutura principal permite cortar no comprimento desejado; combinado com placas finais e fixadores, forma um invólucro completo adequado para PCBs e módulos eletrônicos de comprimentos variados.

Produtos Aplicáveis ​​e Áreas de Aplicação

Módulos de Comunicação

O perfil de 82×27 mm é adequado para módulos eletrônicos de comunicação que exigem amplo espaço de layout de PCB, ao mesmo tempo que apresentam restrições na espessura do dispositivo.

Os produtos aplicáveis ​​incluem:

• Módulos de interface de comunicação
• Módulos de comunicação de dados
• Módulos de conversão de comunicação
• Módulos de interface de sinal
• Módulos de comunicação incorporados

Esses produtos normalmente exigem a instalação de PCBs, interfaces de comunicação, conectores e componentes indicadores em um espaço limitado; as dimensões de 82×27mm equilibram o espaço de layout lateral com a espessura total.

Módulos de Interface Eletrônica e Conversão de Sinais

Para módulos eletrônicos que exigem múltiplas interfaces ou conversão de sinal, a largura de 82 mm oferece espaço generoso para layout de interface, enquanto a altura de 27 mm mantém uma estrutura compacta do dispositivo.

Os produtos aplicáveis ​​incluem:

• Módulos de conversão de interface
• Módulos de conversão de sinal
• Módulos de interface de dados
• Módulos de interface de comunicação industrial
• Módulos de processamento de sinal

Módulos de aquisição de dados

Os módulos de aquisição de dados normalmente requerem a instalação de PCBs, terminais, conectores e componentes eletrônicos relacionados. O perfil de 82×27mm é adequado para dispositivos de aquisição de dados que apresentam um layout lateral significativo, mas têm altura limitada para componentes internos.

Os produtos aplicáveis ​​incluem:

• Módulos de aquisição de dados
• Módulos de processamento de dados em pequena escala
• Módulos de interface de dados de sensores
• Dispositivos de aquisição de dados industriais

Pequenos Módulos de Controle Eletrônico Industrial

Para pequenos módulos eletrônicos projetados para instalação dentro de equipamentos industriais ou sistemas de controle, o perfil de 82×27mm serve como uma solução ideal de caixa fina de alumínio.

Os produtos aplicáveis ​​incluem:

• Módulos de controle pequenos
• Módulos de interface de E/S
• Módulos de controle eletrônico
• Módulos de processamento de sinais industriais
• Dispositivos de controle incorporados

Especificações Técnicas

O grau real da liga de alumínio, a espessura da parede do perfil, as dimensões internas, o comprimento do produto e as tolerâncias de usinagem devem ser confirmados com base no perfil específico e nos desenhos do produto.

Serviços de usinagem personalizados

Capacidades de fabricação

Boyuan tem mais de 20 anos de experiência na indústria de carcaças e chassis de alumínio, opera uma fábrica com aproximadamente 10.000 metros quadrados e possui cerca de 300 conjuntos de moldes padrão (abertos). A maioria dos processos de produção dessas caixas de alumínio são realizados internamente, incluindo corte de perfis de alumínio, usinagem CNC, furação, rosqueamento, tratamento de superfície, gravação a laser, serigrafia, inspeção e montagem.

A fábrica utiliza principalmente usinagem CNC de 3 eixos. Com base nos desenhos do cliente, podemos usinar recortes para interfaces, furos de montagem, furos roscados e outros recursos estruturais não padronizados. Certos processos de tratamento de superfície, como anodização, são terceirizados com base em requisitos específicos do produto.

Tipos de produtos não adequados

Como o perfil de 27 mm apresenta uma seção transversal rasa, é necessária uma seleção cuidadosa para produtos com requisitos significativos de altura interna.

Recomendamos verificar a disponibilidade de espaço interno para os seguintes tipos de componentes antes da seleção:

• Módulos de potência altos
• Grandes transformadores
• Relés altos
• PCBs verticais multicamadas
• Conectores altos
• Componentes eletrônicos que exigem espaço interno substancial

Se a restrição principal for a altura interna em vez da largura da PCB, uma caixa de alumínio com um perfil mais alto deverá ser selecionada com base nas dimensões reais do componente.

Apoio a amostras e aquisições

Antes da produção em massa da caixa de alumínio de 82 × 27 mm para módulo de comunicação e controle eletrônico, podemos finalizar a estrutura da caixa, as dimensões de usinagem e os locais de interface com base nas necessidades específicas do produto.

Recomendamos fornecer as seguintes informações ao fazer perguntas:

• Requisitos de dimensão do produto
• Comprimento necessário da carcaça
• Dimensões da PCB e locais de montagem
• Tipos e localizações de interfaces que requerem usinagem
• Especificações do furo de montagem e furo roscado
• Tratamento de superfície e preferências de cores
• Requisitos de logotipo e marcação
• Quantidade estimada do pedido
• Desenhos 2D ou modelos 3D (se disponíveis)

Se os desenhos completos ainda não estiverem disponíveis, você poderá fornecer as dimensões do produto, as dimensões da PCB e os requisitos de montagem para nos ajudar a determinar o plano de usinagem apropriado.

Mostra de oficina

Perguntas frequentes

P: Para quais produtos a caixa de alumínio de 82 × 27 mm para módulo de comunicação e controle eletrônico é adequada?

R: É principalmente adequado para módulos de comunicação finos, módulos de interface eletrônica, módulos de conversão de sinal, módulos de aquisição de dados e módulos de controle eletrônico industrial compacto.

P: A caixa de 82 × 27 mm é adequada para instalação de PCB?

R: Sim. A largura de 82 mm oferece amplo espaço para layout lateral de PCB; no entanto, as dimensões específicas do PCB que podem ser acomodadas devem ser confirmadas em relação às dimensões internas reais do perfil.

P: O comprimento do gabinete de alumínio de 82 × 27 mm pode ser personalizado?

R: Sim. O gabinete pode ser cortado no comprimento certo e usinado com base nas dimensões da PCB, dos componentes eletrônicos internos e do dispositivo final.

P: Os recortes para interfaces de comunicação e conectores podem ser usinados?

R: Sim. Recursos como interfaces de comunicação, conectores, terminais, furos de montagem e furos roscados podem ser usinados de acordo com os desenhos do produto.

P: Os logotipos podem ser aplicados?

R: Sim. Logotipos e marcações de produtos podem ser aplicados por meio de gravação a laser ou serigrafia, dependendo dos requisitos do produto.
